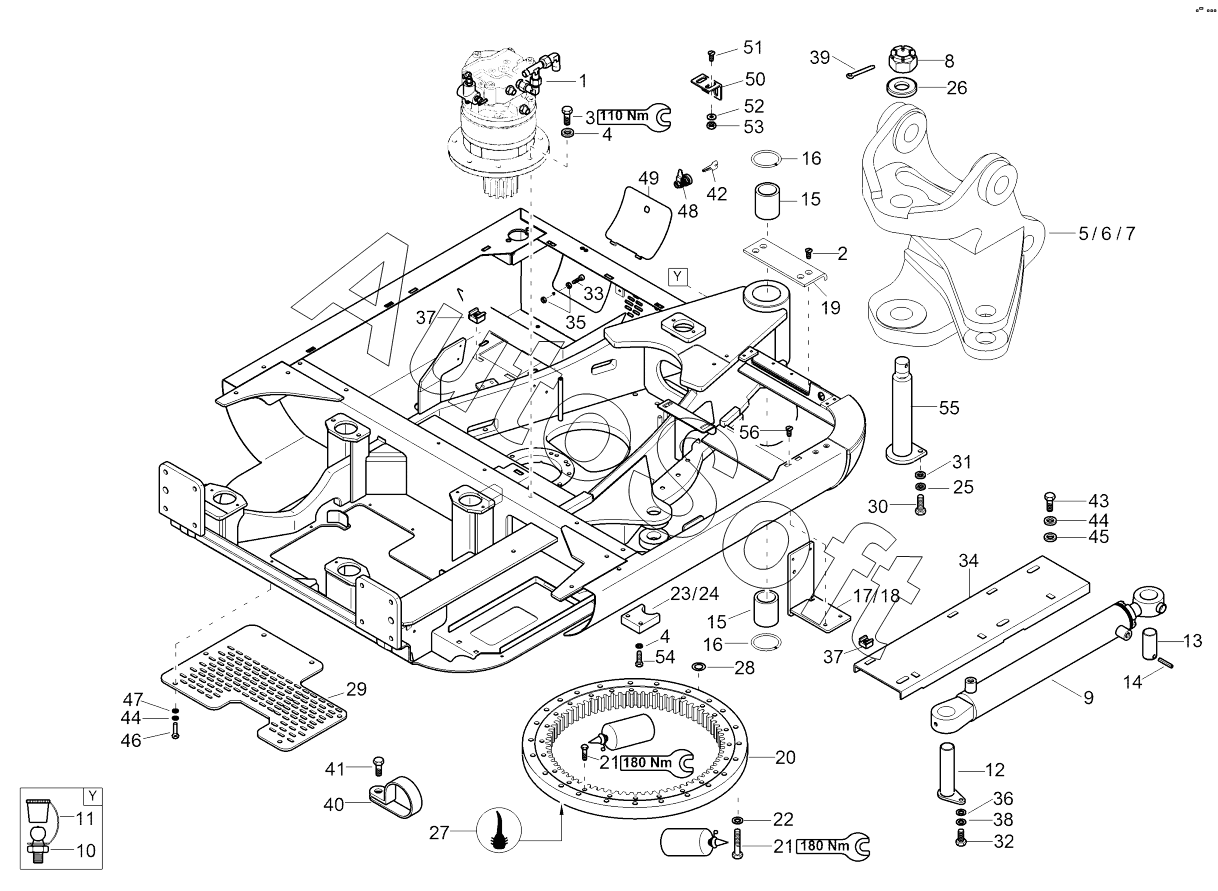

Каталог запасных частей к технике: Wacker Neuson 3503 (2014). CHASSIS
42
29
30
31
32
33
34
35
36
37
37
38
39
40
41
28
43
44
44
45
46
47
48
49
50
51
52
53
54
55
15
15
2
3
4
4
5
6
7
8
9
10
11
12
13
14
1
16
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | SWIVEL DRIVE | |
| 2 | 1***9 | COUNTERSUNK SCREW | |
| 3 | 1***1 | HEX SCREW | |
| 4 | 1***0 | NORTHLOCK DISC | |
| 5 | 1***3 | SWIVEL CONSOLE | |
| 6 | 1***4 | SWIVEL CONSOLE | |
| 7 | 1***5 | SWIVEL CONSOLE | |
| 8 | 1***9 | CROWN NUT | |
| 9 | 1***9 | BOOM OFFSET CYLINDER | |
| 10 | 1***5 | GREASE NIPPLE | |
| 11 | 1***0 | CAP GREASE NIPPLE | |
| 12 | 1***5 | PIN | |
| 13 | 1***1 | PIN | |
| 14 | 1***3 | COTTER PIN | |
| 15 | 1***5 | STEEL BUSHING | |
| 16 | 1***6 | PIN GASKET | |
| 17 | 1***5 | BRACKET | |
| 18 | 1***4 | BRACKET | |
| 19 | 1***5 | COVER | |
| 20 | 1***0 | SLEWING RING | |
| 21 | 1***1 | HEX SCREW | |
| 22 | 1***5 | WASHER | |
| 23 | 1***2 | TORQUE SUPPORT | |
| 24 | 1***1 | TORQUE SUPPORT | |
| 25 | 1***9 | LOCK WASHER | |
| 26 | 1***8 | WASHER | |
| 27 | 1***4 | GASKET SLEWING GEAR | |
| 28 | 1***4 | O-RING | |
| 29 | 1***4 | COVER | |
| 30 | 1***9 | HEX SCREW | |
| 31 | 1***3 | U-WASHER | |
| 32 | 1***3 | HEX SCREW | |
| 33 | 1***6 | CHEESE HEAD SCREW | |
| 34 | 1***1 | SUPPORT PROFILE | |
| 35 | 1***5 | HEXAGON NUT | |
| 36 | 1***1 | WASHER | |
| 37 | 1***5 | CAGE NUT | |
| 38 | 1***7 | LOCK WASHER | |
| 39 | 1***2 | COTTERPIN | |
| 40 | 1***5 | HOSE CLAMP | |
| 41 | 1***3 | CHEESE HEAD SCREW | |
| 42 | 1***0 | KEY | |
| 43 | 1***5 | HEX SCREW | |
| 44 | 1***8 | LOCK WASHER | |
| 45 | 1***4 | WASHER | |
| 46 | 1***1 | HEX SCREW | |
| 47 | 1***2 | U-WASHER | |
| 48 | 1***3 | CYLINDER LOCK | |
| 49 | 1***9 | COVER | |
| 50 | 1***4 | FASTEN PLATE | |
| 51 | 1***8 | COUNTERSUNK SCREW | |
| 52 | 1***2 | U-WASHER | |
| 53 | 1***7 | HEXAGON NUT | |
| 54 | 1***2 | HEX SCREW | |
| 55 | 1***5 | PIN |
