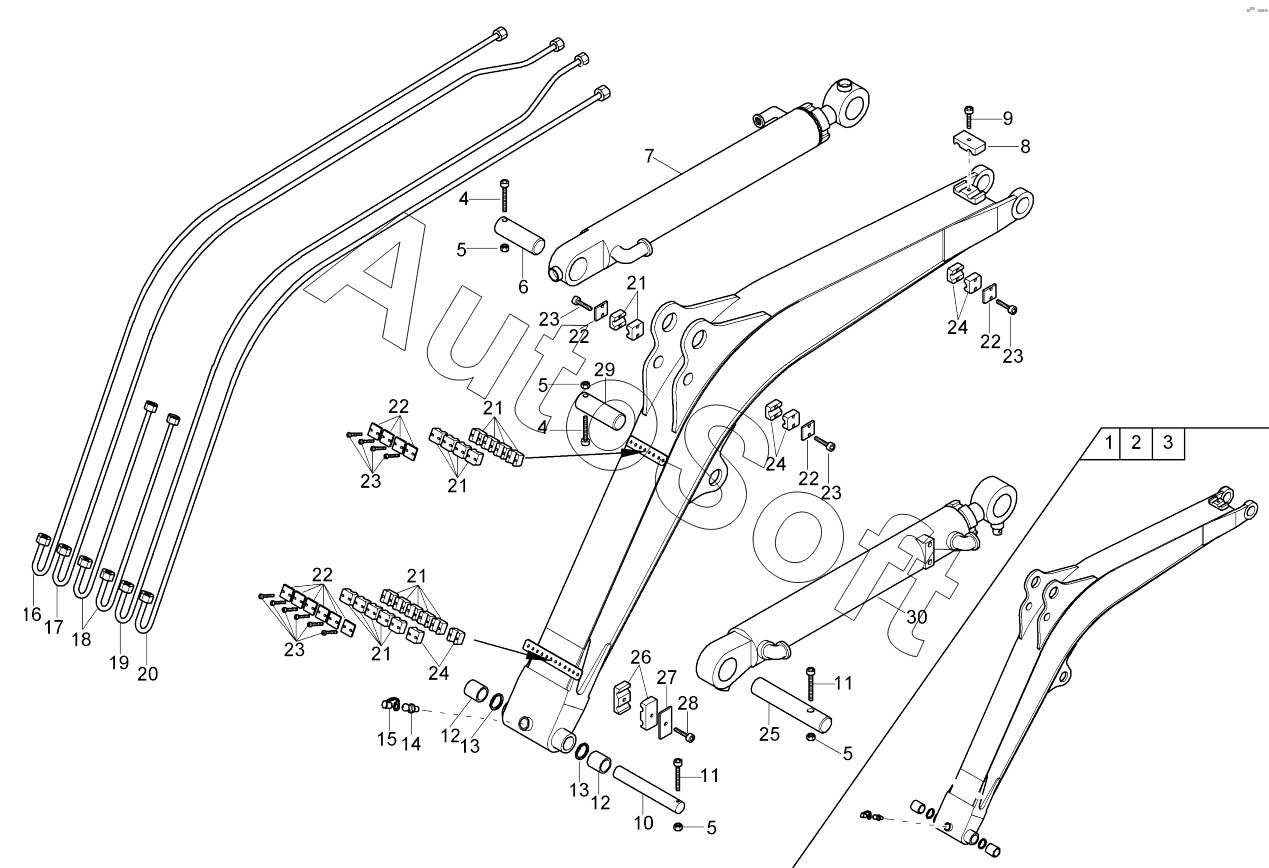

Каталог запасных частей к технике: Wacker Neuson 3503 (2014). LIFT ARM
16
30
29
28
27
26
25
24
24
24
23
23
23
23
23
22
22
22
22
22
21
21
21
21
21
20
19
18
17
1
15
14
13
13
12
12
11
11
10
9
8
7
6
5
5
5
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***7 | LIFT ARM | |
| 2 | 1***6 | LIFT ARM | |
| 3 | 1***7 | LIFT ARM | |
| 4 | 1***0 | HEX SCREW | |
| 5 | 1***6 | HEXAGON NUT | |
| 6 | 1***8 | PIN | |
| 7 | 1***9 | DIPPER ARM CYLINDER | |
| 8 | 1***3 | PIPE CLAMP | |
| 9 | 1***4 | HEX SCREW | |
| 10 | 1***7 | PIN | |
| 11 | 1***3 | HEX SCREW | |
| 12 | 1***4 | STEEL BUSHING | |
| 13 | 1***7 | LOCK RING | |
| 14 | 1***5 | GREASE NIPPLE | |
| 15 | 1***0 | CAP GREASE NIPPLE | |
| 16 | 1***8 | PIPE LINE | |
| 17 | 1***0 | PIPE LINE | |
| 18 | 1***6 | PIPE LINE | |
| 19 | 1***9 | PIPE LINE | |
| 20 | 1***7 | PIPE LINE | |
| 21 | 1***2 | CLAMP BODY | |
| 22 | 1***7 | COVER PLATE | |
| 23 | 1***0 | HEX SCREW | |
| 24 | 1***7 | CLAMP BODY | |
| 25 | 1***0 | PIN | |
| 26 | 1***0 | CLAMP BODY | |
| 27 | 1***9 | COVER PLATE | |
| 28 | 1***0 | HEX SCREW | |
| 29 | 1***7 | PIN | |
| 30 | 1***8 | BOOM CYLINDER |
