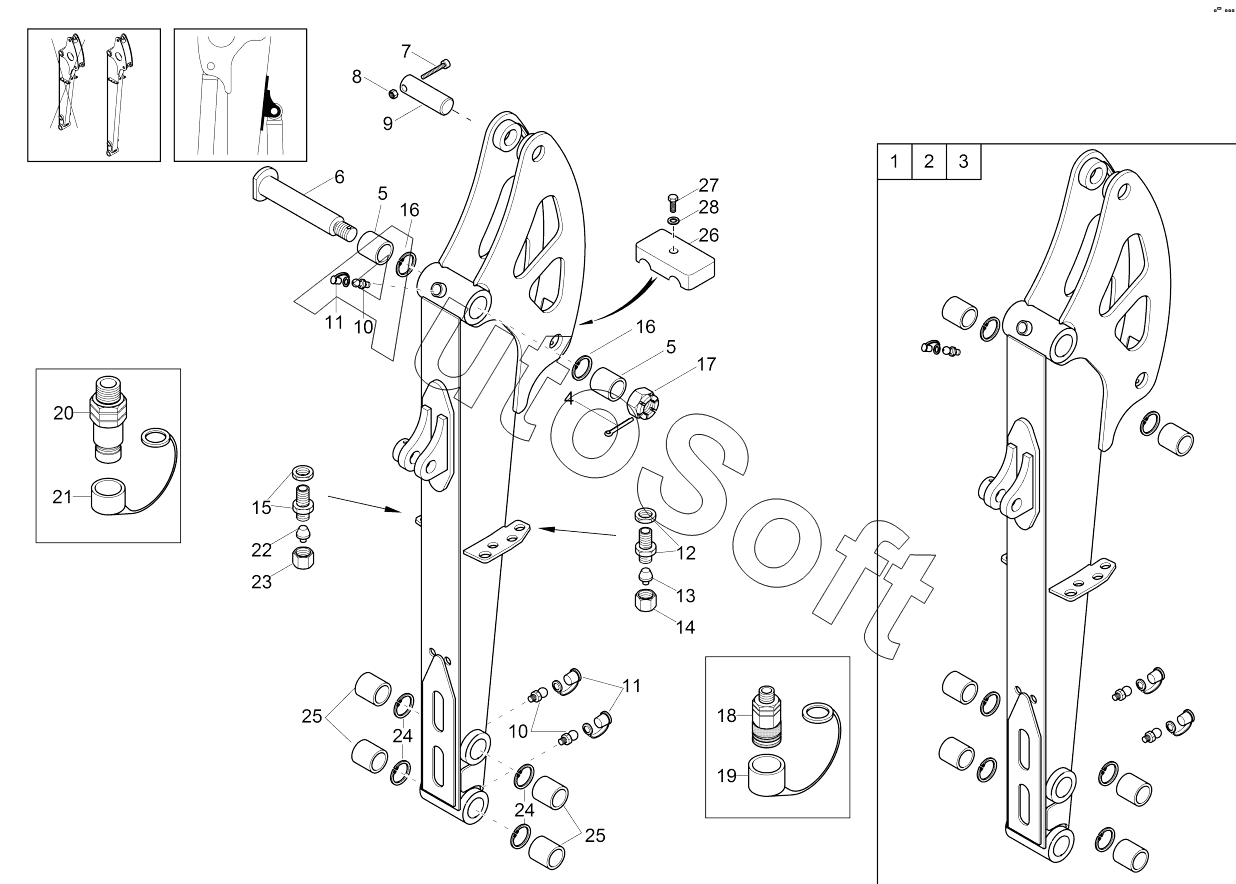

Каталог запасных частей к технике: Wacker Neuson 3503 (2014). DIPPER ARM LONG (OPTION) E: AG06264
15
28
27
26
25
25
24
24
23
22
21
20
19
18
17
16
16
1
14
13
12
11
11
10
10
9
8
7
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | PRE-ASSEMBLED DIPPERSTICK LONG | |
| 2 | 1***9 | PRE-ASSEMBLED DIPPERSTICK LONG | |
| 3 | 1***7 | PRE-ASSEMBLED DIPPERSTICK LONG | |
| 4 | 1***3 | COTTERPIN | |
| 5 | 1***4 | STEEL BUSHING | |
| 6 | 1***6 | PIN | |
| 7 | 1***9 | HEX SCREW | |
| 8 | 1***6 | HEXAGON NUT | |
| 9 | 1***8 | PIN | |
| 10 | 1***5 | GREASE NIPPLE | |
| 11 | 1***0 | CAP GREASE NIPPLE | |
| 12 | 1***3 | SCREW JOINT | |
| 13 | 1***0 | SCREW JOINT | |
| 14 | 1***8 | UNION NUT | |
| 15 | 1***0 | LOCK SCREW CONNECTION | |
| 16 | 1***5 | LOCK RING | |
| 17 | 1***7 | CROWN NUT | |
| 18 | 1***2 | QUICK LOCK COUPLING | |
| 19 | 1***7 | PROTECTING CAP | |
| 20 | 1***0 | QUICK LOCK COUPLING | |
| 21 | 1***6 | PROTECTING CAP | |
| 22 | 1***8 | LOCK PLUG | |
| 23 | 1***7 | UNION NUT | |
| 24 | 1***1 | LOCK RING | |
| 25 | 1***8 | STEEL BUSHING | |
| 26 | 1***0 | HOSE CLAMP | |
| 27 | 1***6 | HEX SCREW | |
| 28 | 1***8 | LOCK WASHER |
