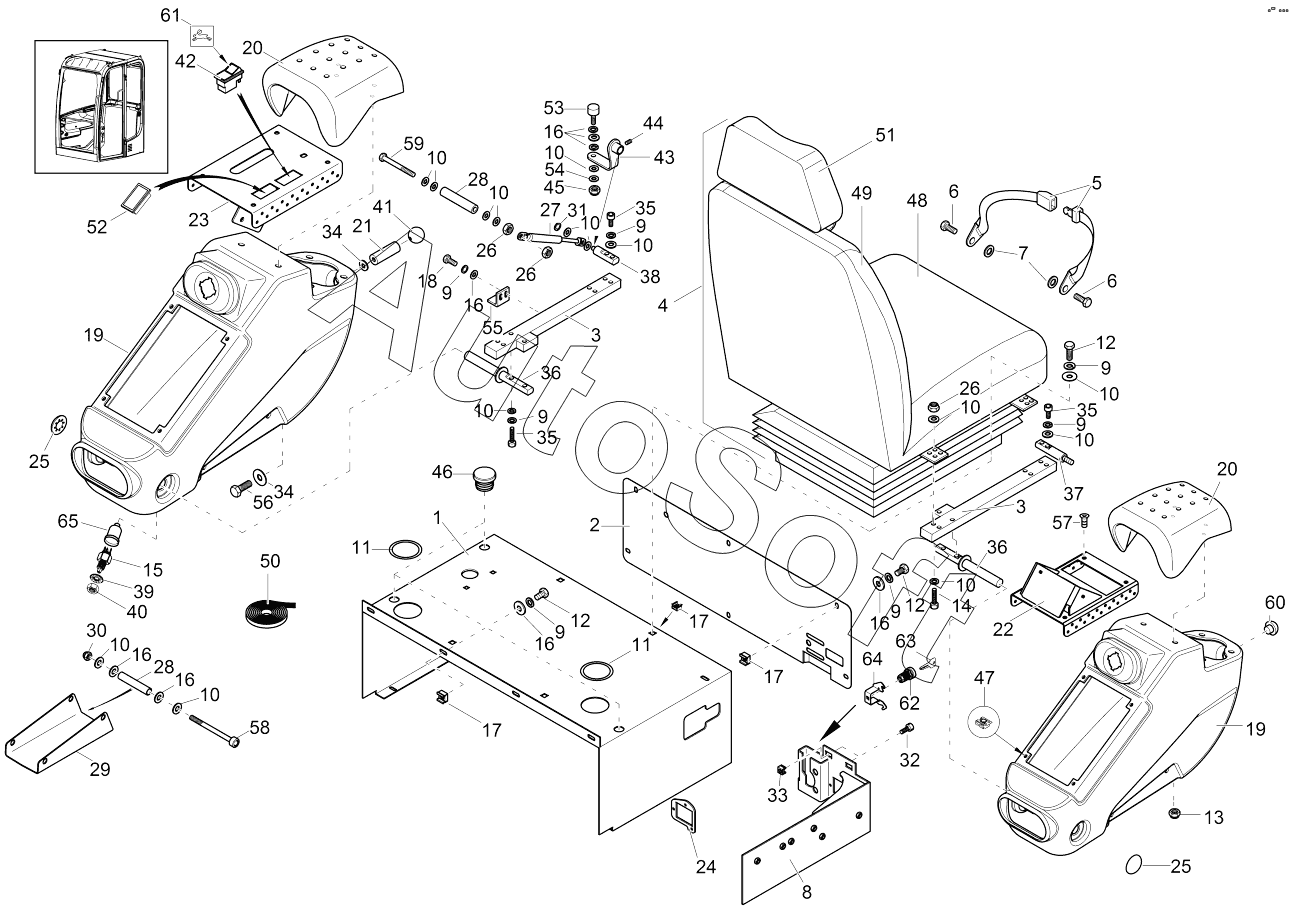

Каталог запасных частей к технике: Wacker Neuson 3503 (2014). DRIVER SEAT (CANOPY) A: AG02460
41
49
48
47
46
45
44
43
42
50
40
39
38
37
36
36
35
35
35
34
34
33
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
17
17
17
2
3
3
4
5
6
7
8
8
9
9
9
9
9
9
9
10
10
10
10
10
10
10
10
10
10
10
10
11
11
12
12
12
13
14
15
16
16
16
16
16
16
1
18
19
19
20
20
21
22
23
24
25
25
26
26
26
27
28
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | SEAT CONSOLE | |
| 2 | 1***2 | SEAT CONSOLE COVER | |
| 3 | 1***5 | FIXING PLATE | |
| 4 | 1***5 | DRIVERS SEAT | |
| 5 | 1***4 | LAP BELT | |
| 6 | 1***8 | HEX SCREW | |
| 7 | 1***3 | U-WASHER | |
| 8 | 1***2 | PLATE | |
| 9 | 1***7 | LOCK WASHER | |
| 10 | 1***1 | WASHER | |
| 11 | 1***3 | EDGE PROTECTION | |
| 12 | 1***3 | HEX SCREW | |
| 13 | 1***0 | LOCK NUT | |
| 14 | 1***3 | CHEESE HEAD SCREW | |
| 15 | 1***6 | MICRO SWITCH | |
| 16 | 1***4 | WASHER | |
| 17 | 1***5 | CAGE NUT | |
| 18 | 1***6 | HEX SCREW | |
| 19 | 1***2 | CONTROLLEVER CARRIER | |
| 20 | 1***4 | ARM REST | |
| 21 | 1***4 | HANDLE ROD | |
| 22 | 1***9 | CONSOLE INSTRUMENTS | |
| 23 | 1***7 | CONSOLE INSTRUMENTS | |
| 24 | 1***3 | BRACKET FUSE BOX | |
| 25 | 1***5 | CLAMP CAP | |
| 26 | 1***6 | HEXAGON NUT | |
| 27 | 1***7 | GAS STRUT | |
| 28 | 1***1 | PIPE | |
| 29 | 1***6 | REINFORCE SHEET | |
| 30 | 1***4 | HEXAGON NUT | |
| 31 | 1***7 | QUICK FASTENER | |
| 32 | 1***9 | COUNTERSUNK SCREW | |
| 33 | 1***7 | CAGE NUT | |
| 34 | 1***4 | WASHER | |
| 35 | 1***4 | CHEESE HEAD SCREW | |
| 36 | 1***0 | PIN CONTROLLEVER CARRIER | |
| 37 | 1***1 | PIN CONTROLLEVER CARRIER | |
| 38 | 1***2 | PIN CONTROLLEVER CARRIER | |
| 39 | 1***3 | EDGED DISC | |
| 40 | 1***9 | HEXAGON NUT | |
| 41 | 1***8 | BALL BUTTON | |
| 42 | 1***6 | TILT SWITCH | |
| 43 | 1***8 | LIMIT STOP PROFILE | |
| 44 | 1***8 | THREAD PIN | |
| 45 | 1***1 | HEXAGON NUT | |
| 46 | 1***4 | CLUTCH DISC PLUG | |
| 47 | 1***0 | NUT | |
| 48 | 1***6 | SEAT UPHOLSTERY | |
| 49 | 1***7 | BACK CUSHION | |
| 50 | 1***5 | BUR STRAP | |
| 51 | 1***9 | HEADREST | |
| 52 | 1***6 | BLIND COVER | |
| 53 | 1***3 | METAL-RUBBER BUFFER | |
| 54 | 1***7 | SPRING WASHER | |
| 55 | 1***6 | SHIFT ANGLE | |
| 56 | 1***1 | HEX SCREW | |
| 57 | 1***4 | COUNTERSUNK SCREW | |
| 58 | 1***3 | CHEESE HEAD SCREW | |
| 59 | 1***1 | CHEESE HEAD SCREW | |
| 60 | 1***4 | PLUG | |
| 61 | 1***5 | SYMBOL HIGH SPEED | |
| 62 | 1***3 | CYLINDER LOCK | |
| 63 | 1***0 | KEY | |
| 64 | 1***7 | BLOCKING PLATE | |
| 65 | 1***6 | RUBBER SLEEVE |
