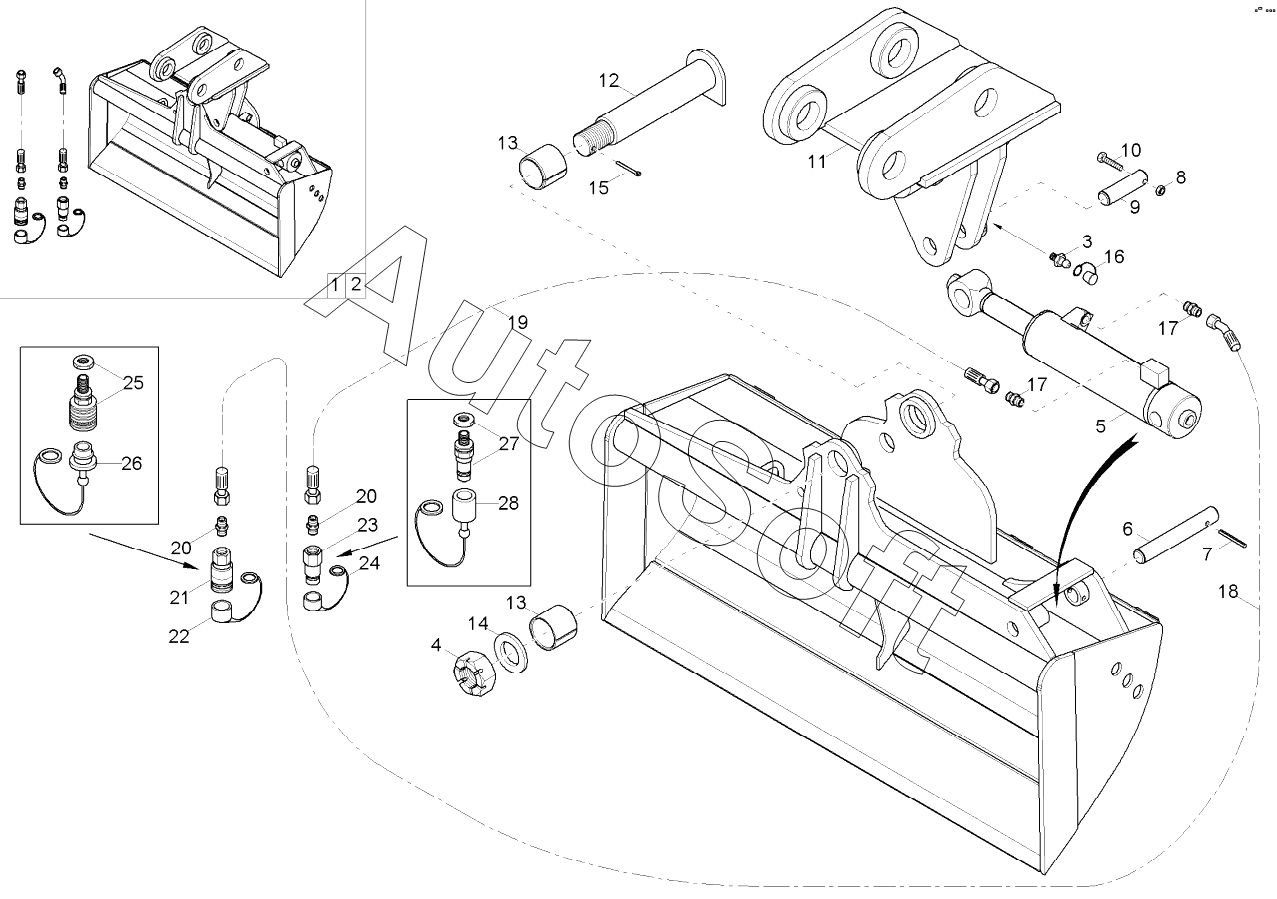

Каталог запасных частей к технике: Wacker Neuson 3503 (2014). TILTING BUCKET
15
28
27
26
25
24
23
22
21
20
20
19
18
17
17
16
1
14
13
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***7 | TILTING BUCKET 1000MM (111 L) SDS | |
| 2 | 1***8 | TILTING BUCKET 1400MM (158 L) SDS | |
| 3 | 1***5 | GREASE NIPPLE | |
| 4 | 1***7 | CROWN NUT | |
| 5 | 1***9 | SWIVEL BUCKET CYLINDER | |
| 6 | 1***9 | PIN | |
| 7 | 1***3 | COTTER PIN | |
| 8 | 1***6 | HEXAGON NUT | |
| 9 | 1***2 | PIN | |
| 10 | 1***4 | HEX SCREW | |
| 11 | 1***6 | CONSOLE SWIVEL BUCKET | |
| 12 | 1***7 | PIN | |
| 13 | 1***8 | BUSHING | |
| 14 | 1***7 | WASHER | |
| 15 | 1***3 | COTTERPIN | |
| 16 | 1***0 | CAP GREASE NIPPLE | |
| 17 | 1***2 | SCREW JOINT | |
| 18 | 1***4 | HP HOSE | |
| 19 | 1***0 | HP HOSE | |
| 20 | 1***3 | SCREW JOINT | |
| 21 | 1***8 | QUICK LOCK COUPLING | |
| 22 | 1***7 | PROTECTING CAP | |
| 23 | 1***7 | QUICK LOCK COUPLING | |
| 24 | 1***6 | PROTECTING CAP | |
| 25 | 1***5 | QUICK LOCK COUPLING | |
| 26 | 1***2 | PROTECTING CAP | |
| 27 | 1***1 | QUICK LOCK COUPLING | |
| 28 | 1***3 | PROTECTING CAP |
