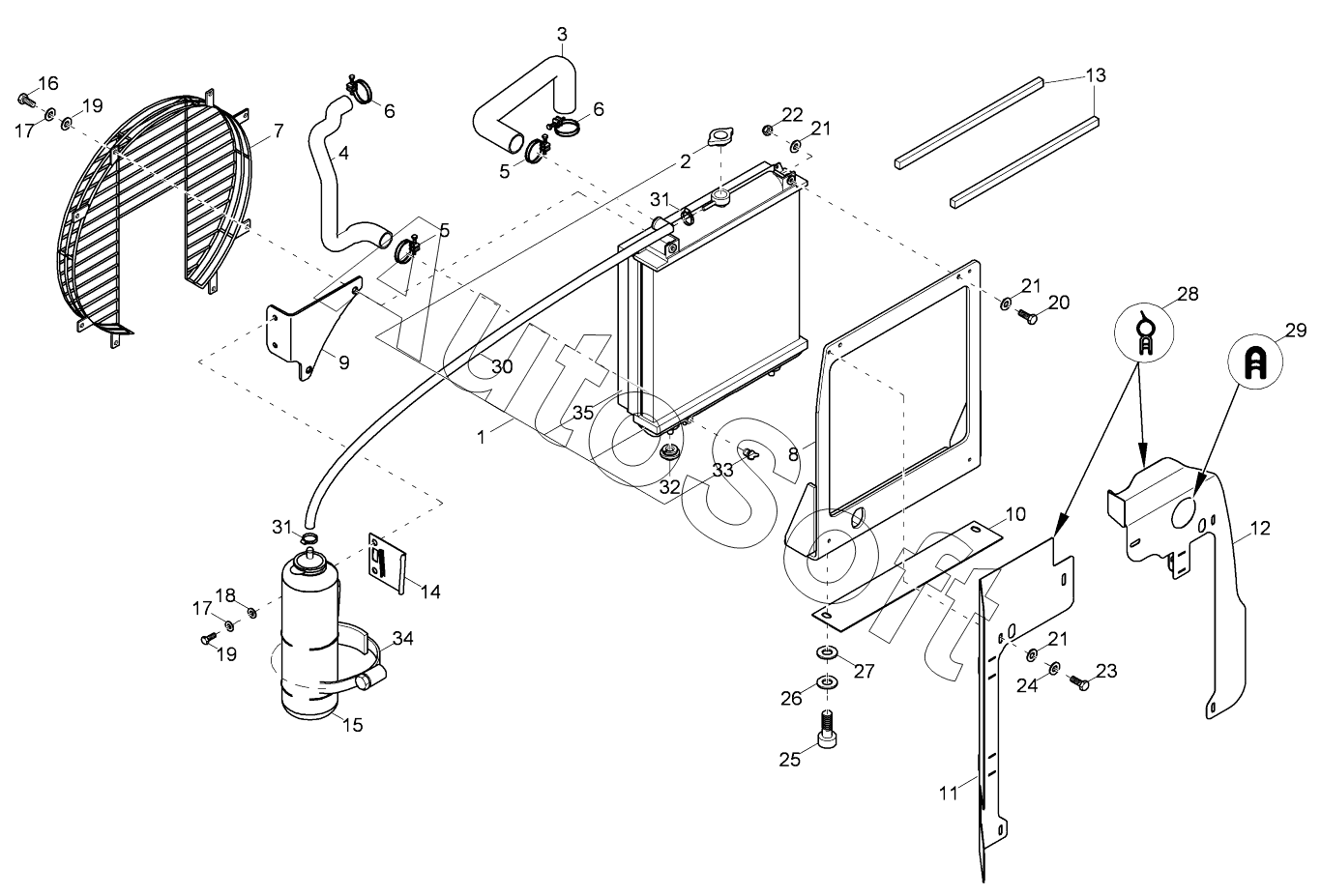

Каталог запасных частей к технике: Wacker Neuson 3503 (2014). WATER COOLER
27
19
19
20
21
21
21
22
23
24
25
26
18
28
29
30
31
31
32
33
34
35
10
2
3
4
5
5
6
6
7
8
9
1
11
12
13
14
15
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | WATER COOLER | |
| 2 | 1***0 | COOLER CAP | |
| 3 | 1***4 | COOLER WATER HOSE | |
| 4 | 1***9 | COOLER WATER HOSE | |
| 5 | 1***1 | CLAMP | |
| 6 | 1***7 | HOSE CLAMP | |
| 7 | 1***2 | PROTECTING SCREEN | |
| 8 | 1***6 | BRACKET COOLER | |
| 9 | 1***2 | ANGLE BRACKET | |
| 10 | 1***5 | SUPPORT COOLERBRACKET | |
| 11 | 1***2 | AIR GUIDE PLATE | |
| 12 | 1***3 | AIR GUIDE PLATE | |
| 13 | 1***9 | RUBBER PROFILE | |
| 14 | 1***9 | BRACKET REGULATION CONTAINER | |
| 15 | 1***5 | REGULATION CONTAINER | |
| 16 | 1***0 | HEX SCREW | |
| 17 | 1***6 | LOCK WASHER | |
| 18 | 1***3 | WASHER | |
| 19 | 1***7 | HEX SCREW | |
| 20 | 1***1 | HEX SCREW | |
| 21 | 1***4 | WASHER | |
| 22 | 1***6 | HEXAGON NUT | |
| 23 | 1***6 | HEX SCREW | |
| 24 | 1***7 | LOCK WASHER | |
| 25 | 1***4 | CHEESE HEAD SCREW | |
| 26 | 1***9 | LOCK WASHER | |
| 27 | 1***0 | WASHER | |
| 28 | 1***4 | RUBBER PROFILE | |
| 29 | 1***2 | RUBBER PROFILE | |
| 30 | 1***6 | FUEL LINE | |
| 31 | 1***6 | HOSE CLAMP | |
| 32 | 1***1 | RUBBER BUFFER | |
| 33 | 1***7 | DRAIN SCREW | |
| 34 | 1***6 | CLAMP | |
| 35 | 1***1 | RADIATOR SCOOP |
