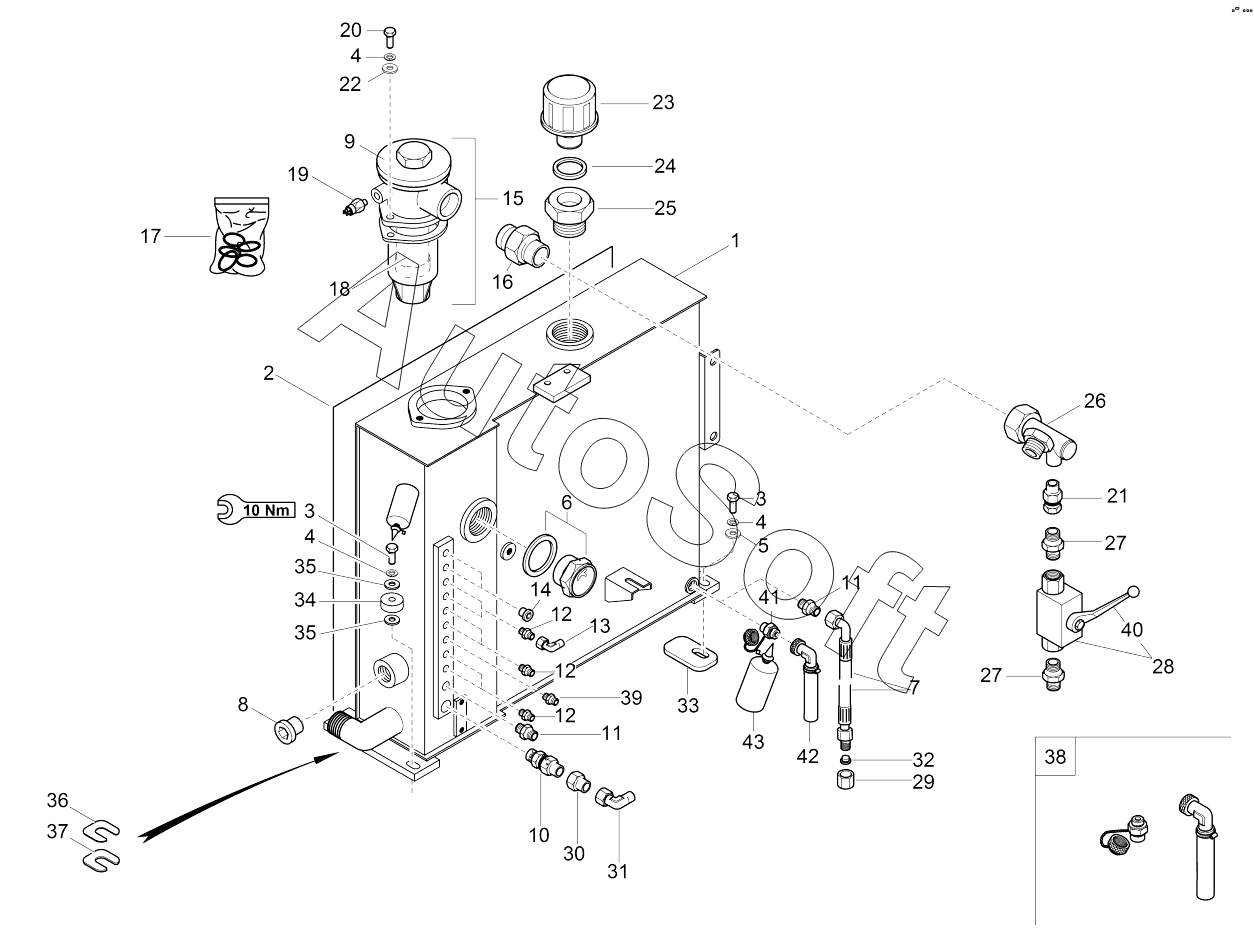

Каталог запасных частей к технике: Wacker Neuson 3503 (2014). HYDRAULIC TANK A: AG03778
33
23
24
25
26
27
27
28
29
30
31
32
22
34
35
35
36
37
38
39
40
41
42
43
12
12
12
2
3
3
4
4
4
5
6
7
8
9
10
11
11
1
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | HYDRAULIC TANK | |
| 2 | 1***6 | INSULATING MAT OIL TANK | |
| 3 | 1***2 | HEX SCREW | |
| 4 | 1***8 | LOCK WASHER | |
| 5 | 1***4 | WASHER | |
| 6 | 1***9 | VIEW GLASS | |
| 7 | 1***0 | HP HOSE | |
| 8 | 1***7 | SCREW JOINT | |
| 9 | 1***1 | COVER BACK FLOW FILTER | |
| 10 | 1***0 | NON RETURN VALVE | |
| 11 | 1***2 | SCREW JOINT | |
| 12 | 1***8 | SCREW JOINT | |
| 13 | 1***2 | SCREW JOINT | |
| 14 | 1***8 | SCREW JOINT | |
| 15 | 1***1 | REFLUX FILTER | |
| 16 | 1***3 | SCREW JOINT | |
| 17 | 1***7 | SEAL KIT BACK FLOW FILTER | |
| 18 | 1***6 | REFLUX FILTER INSERT | |
| 19 | 1***1 | SWITCH HYDRAULIC FILTER | |
| 20 | 1***6 | CHEESE HEAD SCREW | |
| 21 | 1***1 | SCREW JOINT | |
| 22 | 1***2 | U-WASHER | |
| 23 | 1***2 | VENTING FILTER | |
| 24 | 1***3 | SEAL RING | |
| 25 | 1***1 | SCREW JOINT | |
| 26 | 1***6 | MANIFOLD | |
| 27 | 1***3 | SCREW JOINT | |
| 28 | 1***5 | BALL VALVE | |
| 29 | 1***2 | UNION NUT | |
| 30 | 1***7 | SCREW JOINT | |
| 31 | 1***2 | SCREW JOINT | |
| 32 | 1***6 | LOCK CONE | |
| 33 | 1***8 | RUBBER MAT | |
| 34 | 1***8 | CORK DISC | |
| 35 | 1***2 | U-WASHER | |
| 36 | 1***6 | SHIM | |
| 37 | 1***5 | SHIM | |
| 38 | 1***3 | SERVICE VALVE MOTOR OIL | |
| 39 | 1***0 | SCREW JOINT | |
| 40 | 1***6 | HANDLE | |
| 41 | 1***5 | SERVICE VALVE | |
| 42 | 1***1 | DRAIN COUPLING | |
| 43 | 1***2 | PIPE SEAL |
