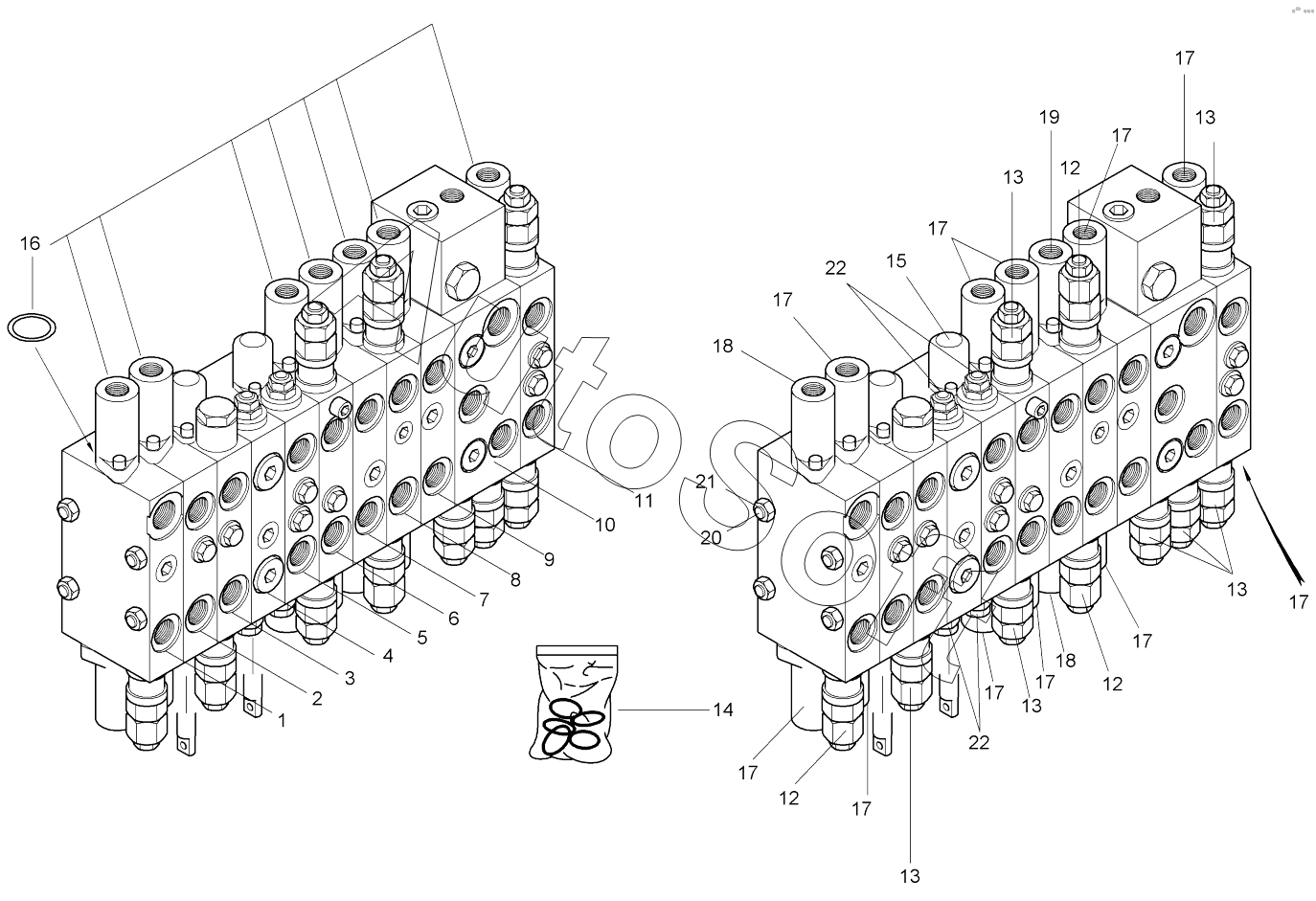

Каталог запасных частей к технике: Wacker Neuson 3503 (2014). CONTROL VALVE 2 A: AG02389
12
12
12
22
22
21
20
19
18
18
17
17
17
17
17
17
17
17
17
17
16
15
14
13
13
13
13
1
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***3 | AUXILIARY SEGMENT | |
| 2 | 1***4 | ROTARY SEGMENT | |
| 3 | 1***1 | DOZER BLADE SEGMENT | |
| 4 | 1***6 | EXIT SEGMENT | |
| 5 | 1***7 | SUPPLY HYDRAULIC SEGMENT | |
| 6 | 1***8 | BUCKETSTICK SEGMENT | |
| 7 | 1***9 | TRAVEL SEGMENT | |
| 8 | 1***0 | INPUT SEGMENT | |
| 9 | 1***1 | TRAVEL SEGMENT | |
| 10 | 1***2 | SEGMENT LIFTING BOOM | |
| 11 | 1***3 | BUCKET SEGMENT | |
| 12 | 1***6 | MAIN PRESSURE LIMITER | |
| 13 | 1***4 | SECONDARY CARTRIDGE | |
| 14 | 1***5 | SEAL KIT CONTROL VALVE | |
| 15 | 1***3 | VALVE CAP | |
| 16 | 1***6 | SEAL PILOT CONTROL CAP | |
| 17 | 1***9 | VALVE CAP | |
| 18 | 1***1 | VALVE CAP | |
| 19 | 1***2 | VALVE CAP | |
| 20 | 1***4 | TIE ROD | |
| 21 | 1***6 | NUT | |
| 22 | 1***2 | BLOCK VALVE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
