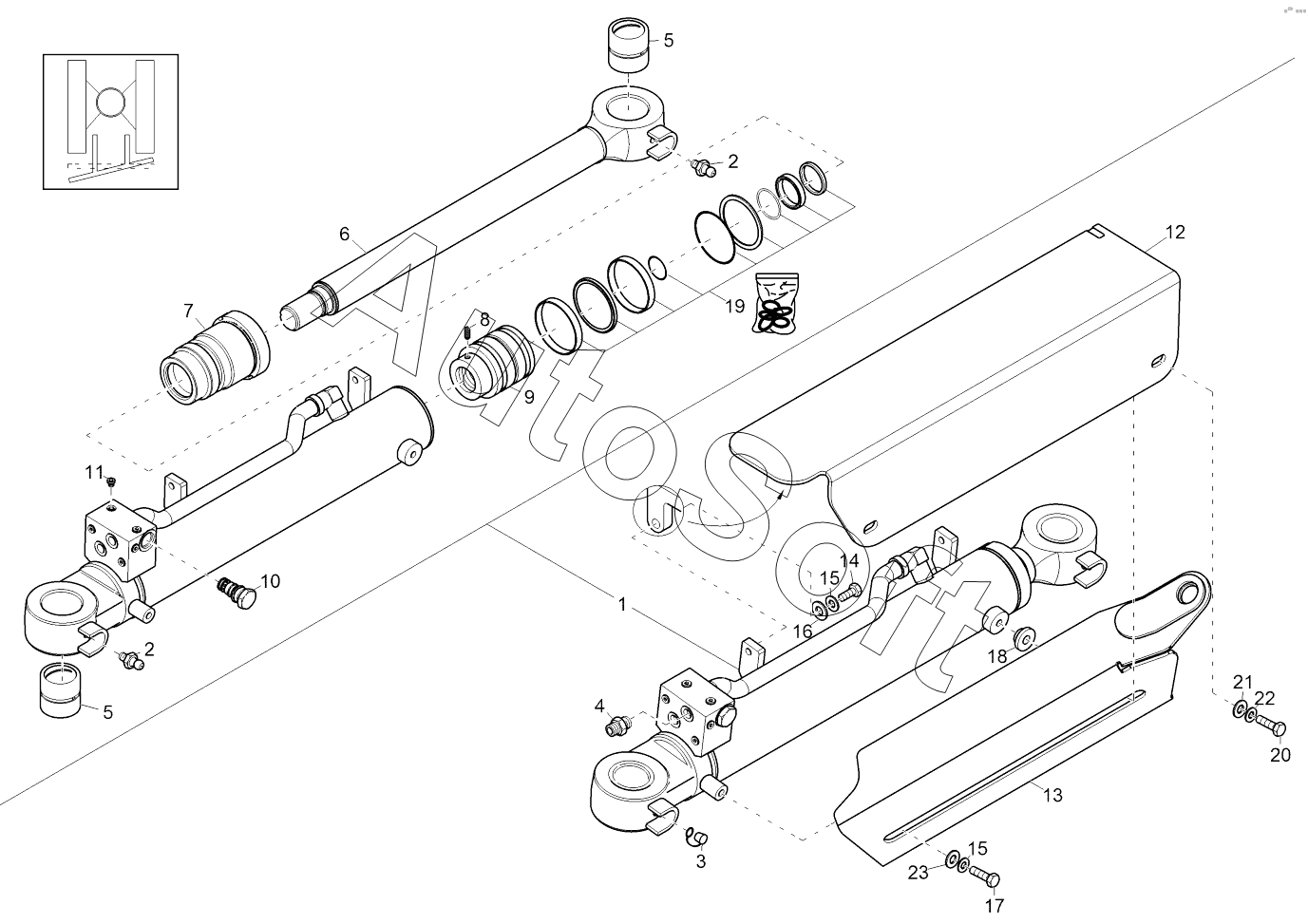

Каталог запасных частей к технике: Wacker Neuson 3503 (2014). BOOM OFFSET CYLINDER Version 2
12
23
22
21
20
19
18
17
16
15
15
14
13
1
11
10
9
8
7
6
5
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | BOOM OFFSET CYLINDER | |
| 2 | 1***9 | GREASE NIPPLE | |
| 3 | 1***0 | CAP GREASE NIPPLE | |
| 4 | 1***8 | SCREW JOINT | |
| 5 | 1***0 | STEEL BUSHING | |
| 6 | 1***9 | PISTON ROD | |
| 7 | 1***6 | GUIDE BUSHING | |
| 8 | 1***4 | THREAD PIN | |
| 9 | 1***2 | PISTON | |
| 10 | 1***1 | NON RETURN VALVE | |
| 11 | 1***0 | LOCK SCREW | |
| 12 | 1***3 | PROTECTION PLATE | |
| 13 | 1***4 | COVER | |
| 14 | 1***5 | HEX SCREW | |
| 15 | 1***8 | LOCK WASHER | |
| 16 | 1***2 | U-WASHER | |
| 17 | 1***4 | HEX SCREW | |
| 18 | 1***2 | ROUND STEEL BAR | |
| 19 | 1***3 | CYLINDER SEAL KIT | |
| 20 | 1***4 | WASHER | |
| 21 | 1***0 | WASHER | |
| 22 | 1***9 | LOCK WASHER | |
| 23 | 1***4 | WASHER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
