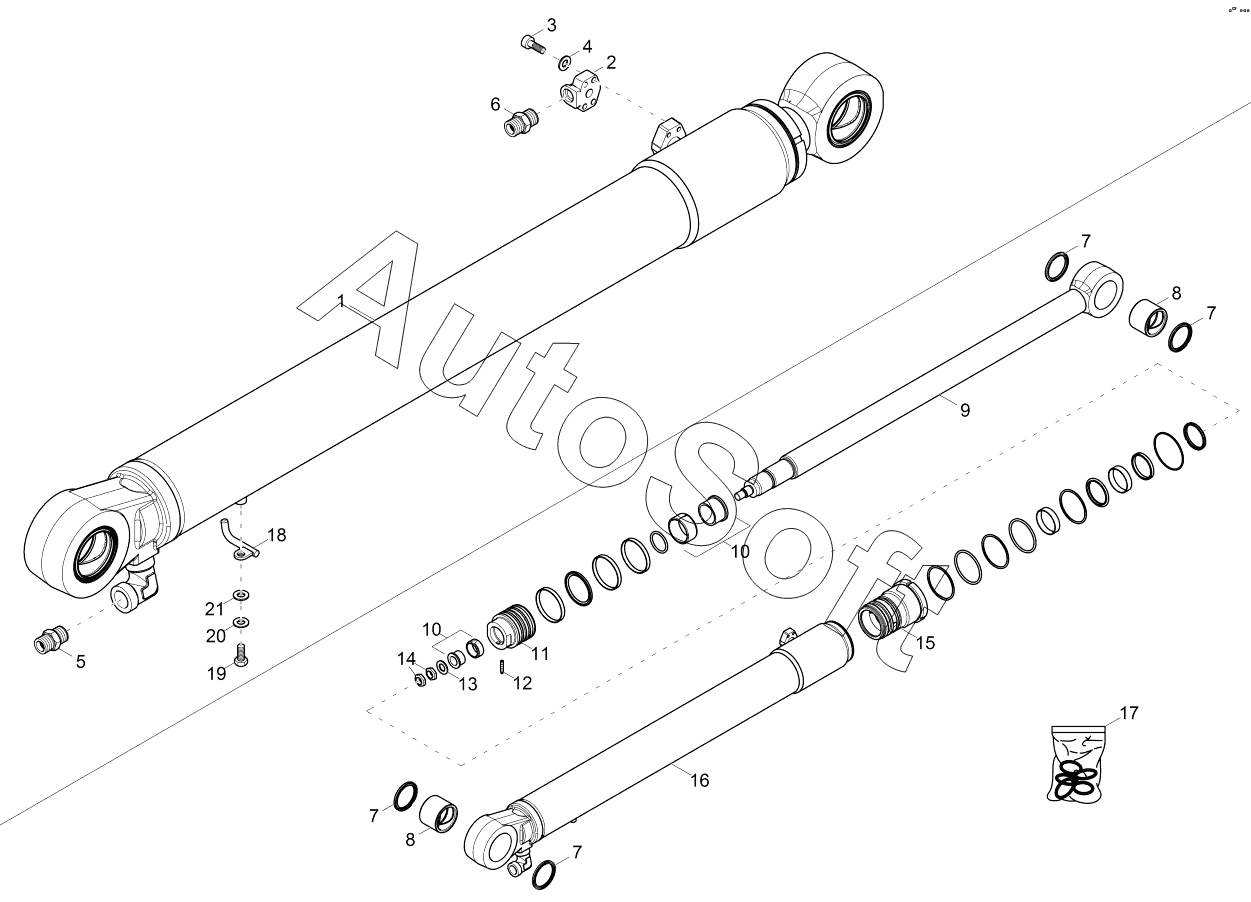

Каталог запасных частей к технике: Wacker Neuson EW100 (2014). DIPPER ARM CYLINDER
11
21
20
19
18
17
16
15
14
13
12
1
10
10
9
8
8
7
7
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | DIPPER ARM CYLINDER | |
| 2 | 1***6 | FLANGE | |
| 3 | 1***0 | CHEESE HEAD SCREW | |
| 4 | 1***4 | SPRING WASHER | |
| 5 | 1***8 | SCREW JOINT | |
| 6 | 1***1 | SCREW JOINT | |
| 7 | 1***1 | PIN GASKET | |
| 8 | 1***4 | STEEL BUSHING | |
| 9 | 1***5 | PISTON ROD | |
| 10 | 1***7 | SHOCK ABSORBER | |
| 11 | 1***9 | PISTON | |
| 12 | 1***5 | THREAD PIN | |
| 13 | 1***0 | U-WASHER | |
| 14 | 1***8 | HEXAGON NUT | |
| 15 | 1***8 | GUIDE BUSHING | |
| 16 | 1***3 | CYLINDER PIPE | |
| 17 | 1***9 | CYLINDER SEAL KIT | |
| 18 | 1***8 | BRACKET HOSE | |
| 19 | 1***1 | HEX SCREW | |
| 20 | 1***8 | LOCK WASHER | |
| 21 | 1***2 | U-WASHER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
