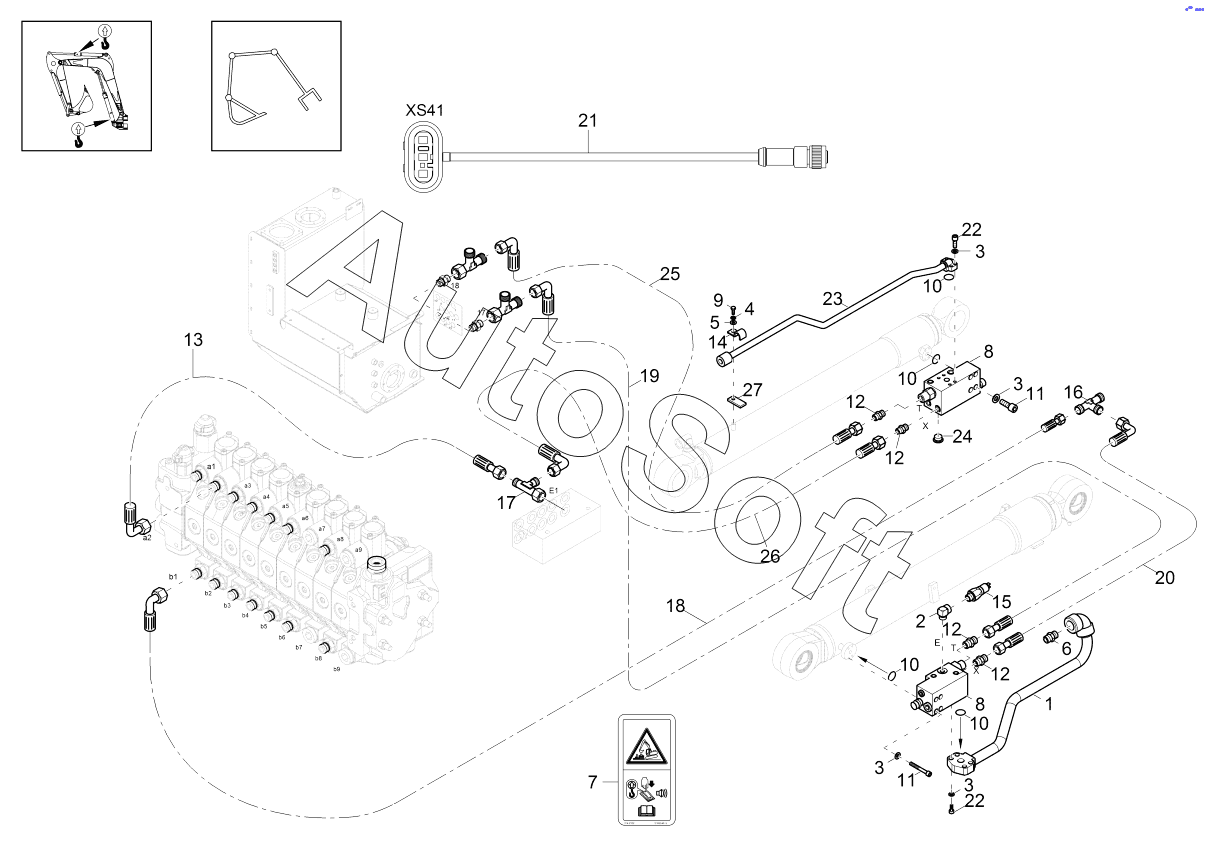

Каталог запасных частей к технике: Wacker Neuson EW100 (2014). OVERLAOD SYSTEM BASIC (OPTION)
XS41
1
2
3
3
3
3
4
5
6
7
8
8
9
10
10
10
10
11
11
12
12
12
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***5 | CYLINDER PIPES ASSY. | |
| 10 | 1***8 | O-RING | |
| 11 | 1***9 | CHEESE HEAD SCREW | |
| 12 | 1***8 | SCREW JOINT | |
| 13 | 1***6 | HP HOSE | |
| 14 | 1***5 | PIPE CLAMP | |
| 15 | 1***3 | PRESSURE SENSOR | |
| 16 | 1***4 | SCREW JOINT | |
| 17 | 1***5 | SCREW JOINT | |
| 18 | 1***7 | HP HOSE | |
| 19 | 1***6 | HP HOSE | |
| 2 | 1***4 | SCREW JOINT | |
| 20 | 1***7 | HP HOSE | |
| 21 | 1***4 | CABLE OVERLOADWARNING | |
| 22 | 1***7 | CHEESE HEAD SCREW | |
| 23 | 1***2 | CYLINDER PIPES ASSY. | |
| 24 | 1***8 | SCREW JOINT | |
| 25 | 1***8 | HP HOSE | |
| 26 | 1***7 | HP HOSE | |
| 27 | 1***3 | PLATE | |
| 3 | 1***4 | SPRING WASHER | |
| 4 | 1***8 | LOCK WASHER | |
| 5 | 1***2 | U-WASHER | |
| 6 | 1***9 | SCREW JOINT | |
| 7 | 1***6 | SAFE LOAD INDICATOR LABEL | |
| 8 | 1***4 | HOSE BURST VALVE | |
| 9 | 1***2 | HEX SCREW | |
| XS41 | 1***3 | PIN HOUSING |
