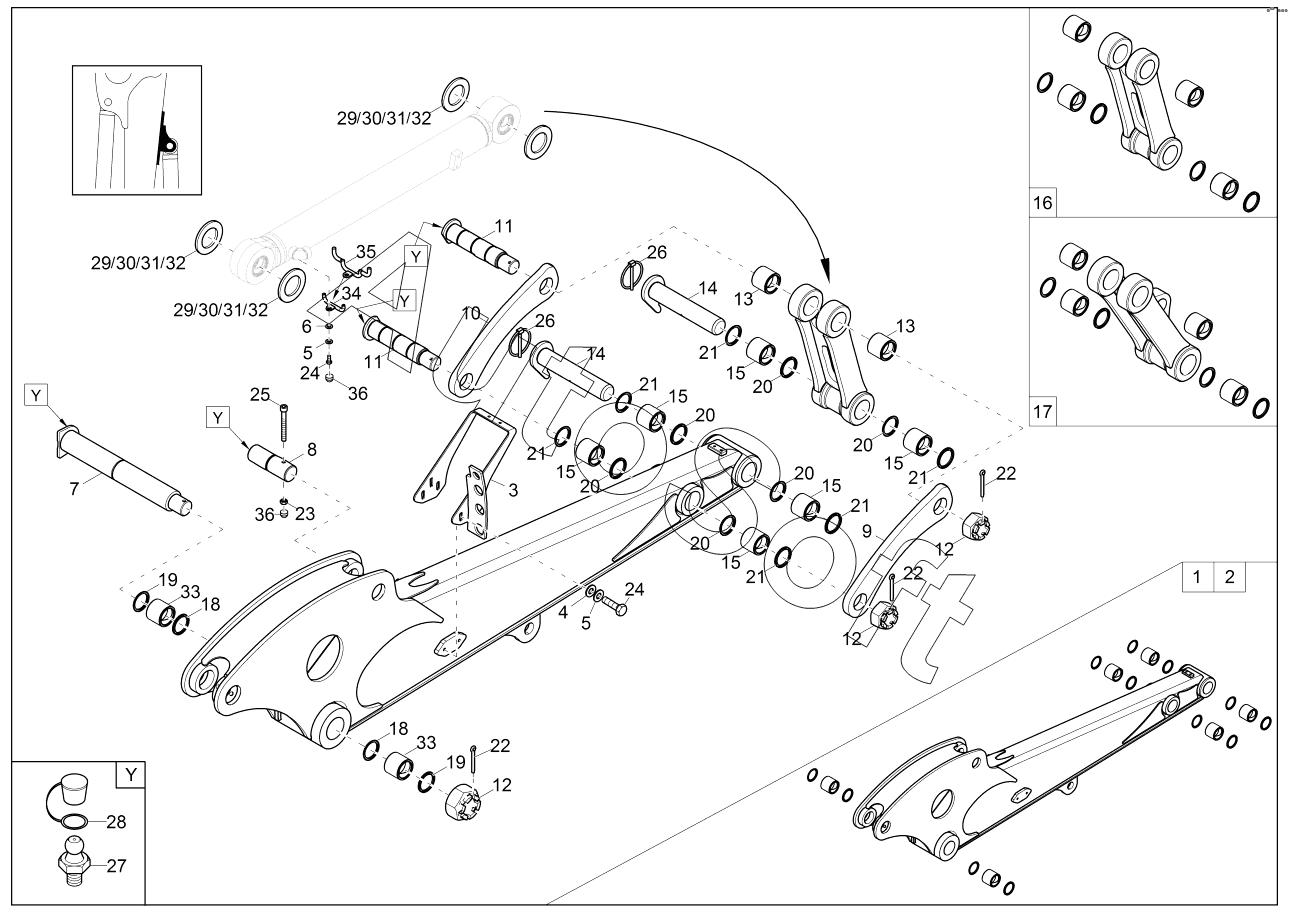

Каталог запасных частей к технике: Wacker Neuson EW100 (2014). DIPPER ARM (OPTION)
28
20
20
20
20
20
20
21
21
21
21
21
21
22
22
22
23
24
24
25
26
26
27
19
19
29
29
29
30
30
30
31
31
31
32
32
32
33
33
34
35
36
36
10
2
3
4
5
5
6
7
8
9
1
11
11
12
12
12
13
13
14
14
15
15
15
15
15
15
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | PRE-ASSEMBLED DIPPER ARM | |
| 2 | 1***4 | PRE-ASSEMBLED DIPPER ARM | |
| 3 | 1***0 | HOLDER | |
| 4 | 1***1 | WASHER | |
| 5 | 1***8 | LOCK WASHER | |
| 6 | 1***2 | U-WASHER | |
| 7 | 1***4 | PIN | |
| 8 | 1***2 | PIN | |
| 9 | 1***4 | PIVOT PLATE | |
| 10 | 1***3 | PIVOT PLATE | |
| 11 | 1***4 | PIN | |
| 12 | 1***9 | CROWN NUT | |
| 13 | 1***1 | STEEL BUSHING | |
| 14 | 1***1 | PIN | |
| 15 | 1***3 | STEEL BUSHING | |
| 16 | 1***6 | PRE-ASSEMBLED CONNECTING LINK | |
| 17 | 1***3 | PRE-ASSEMBLED CONNECTING LINK | |
| 18 | 1***9 | LOCK RING | |
| 19 | 1***3 | PIN GASKET | |
| 20 | 1***4 | LOCK RING | |
| 21 | 1***1 | PIN GASKET | |
| 22 | 1***1 | COTTERPIN | |
| 23 | 1***8 | HEXAGON NUT | |
| 24 | 1***1 | HEX SCREW | |
| 25 | 1***0 | CHEESE HEAD SCREW | |
| 26 | 1***7 | COTTER PIN | |
| 27 | 1***6 | GREASE NIPPLE | |
| 28 | 1***0 | CAP GREASE NIPPLE | |
| 29 | 1***3 | SHIM | |
| 30 | 1***1 | SHIM | |
| 31 | 1***0 | SHIM | |
| 32 | 1***9 | SHIM | |
| 33 | 1***3 | STEEL BUSHING | |
| 34 | 1***4 | BRACKET HOSE | |
| 35 | 1***8 | BRACKET HOSE | |
| 36 | 1***9 | COVER CAP |
