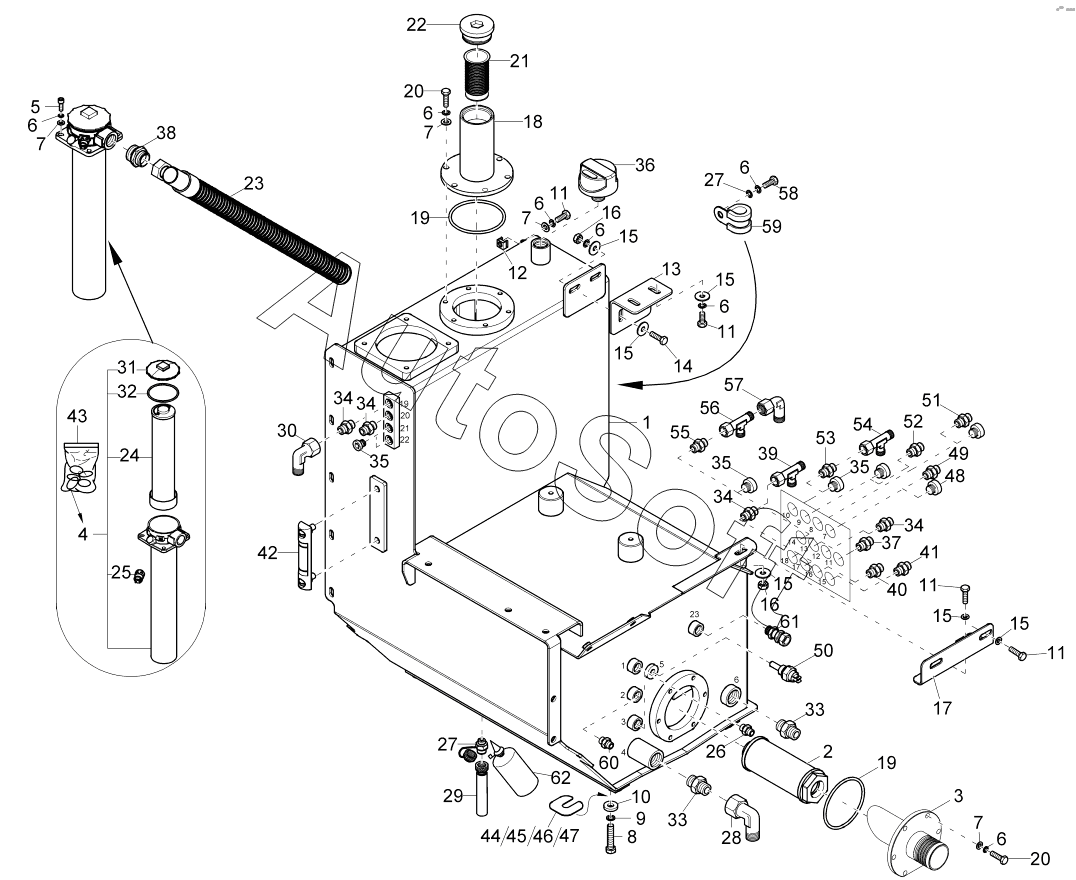

Каталог запасных частей к технике: Wacker Neuson EW100 (2014). HYDRAULIK TANK
48
33
33
34
34
34
34
35
35
35
36
37
38
39
40
41
42
43
44
45
46
47
32
49
50
51
52
53
54
55
56
57
58
59
60
61
62
17
2
3
4
5
6
6
6
6
6
6
6
7
7
7
7
8
9
10
11
11
11
11
12
13
14
15
15
15
15
15
15
16
16
1
18
19
19
20
20
21
22
23
24
25
26
27
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | HYDRAULIC TANK | |
| 2 | 1***7 | SUCTION FILTER | |
| 3 | 1***2 | SUCTION FLANGE | |
| 4 | 1***2 | REFLUX FILTER | |
| 5 | 1***6 | CHEESE HEAD SCREW | |
| 6 | 1***8 | LOCK WASHER | |
| 7 | 1***2 | U-WASHER | |
| 8 | 1***0 | HEX SCREW | |
| 9 | 1***9 | LOCK WASHER | |
| 10 | 1***0 | WASHER | |
| 11 | 1***5 | HEX SCREW | |
| 12 | 1***6 | CAGE NUT | |
| 13 | 1***5 | ANGLE | |
| 14 | 1***2 | HEX SCREW | |
| 15 | 1***2 | U-WASHER | |
| 16 | 1***8 | HEXAGON NUT | |
| 17 | 1***5 | ANGLE | |
| 18 | 1***0 | OIL TANK CAP | |
| 19 | 1***9 | O-RING | |
| 20 | 1***1 | HEX SCREW | |
| 21 | 1***9 | OIL SCREEN | |
| 22 | 1***3 | SCREW JOINT | |
| 23 | 1***2 | REFLUX LINE | |
| 24 | 1***7 | FILTER CARTRIDGE | |
| 25 | 1***2 | SWITCH HYDRAULIC FILTER | |
| 26 | 1***9 | SCREW JOINT | |
| 27 | 1***5 | SERVICE VALVE | |
| 28 | 1***1 | SCREW JOINT | |
| 29 | 1***4 | DRAIN COUPLING | |
| 30 | 1***2 | SCREW JOINT | |
| 31 | 1***2 | COVER BACK FLOW FILTER | |
| 32 | 1***9 | O-RING | |
| 33 | 1***6 | SCREW JOINT | |
| 34 | 1***8 | SCREW JOINT | |
| 35 | 1***8 | SCREW JOINT | |
| 36 | 1***7 | VENTING FILTER | |
| 37 | 1***8 | SCREW JOINT | |
| 38 | 1***7 | SCREW JOINT | |
| 39 | 1***5 | SCREW JOINT | |
| 40 | 1***2 | SCREW JOINT | |
| 41 | 1***3 | SCREW JOINT | |
| 42 | 1***1 | OIL LEVEL INDIC | |
| 43 | 1***1 | SEAL KIT | |
| 44 | 1***3 | SHIM | |
| 45 | 1***1 | SHIM | |
| 46 | 1***8 | SHIM | |
| 47 | 1***9 | SHIM | |
| 48 | 1***8 | SCREW JOINT | |
| 49 | 1***8 | SCREW JOINT | |
| 50 | 1***1 | TEMPERATURE SENSOR | |
| 51 | 1***8 | SCREW JOINT | |
| 52 | 1***8 | SCREW JOINT | |
| 53 | 1***8 | SCREW JOINT | |
| 54 | 1***5 | SCREW JOINT | |
| 55 | 1***8 | SCREW JOINT | |
| 56 | 1***5 | SCREW JOINT | |
| 57 | 1***2 | SCREW JOINT | |
| 58 | 1***5 | HEX SCREW | |
| 59 | 1***0 | HOSE CLAMP | |
| 60 | 1***6 | SCREW JOINT | |
| 61 | 1***7 | NON RETURN VALVE | |
| 62 | 1***2 | PIPE SEAL |
