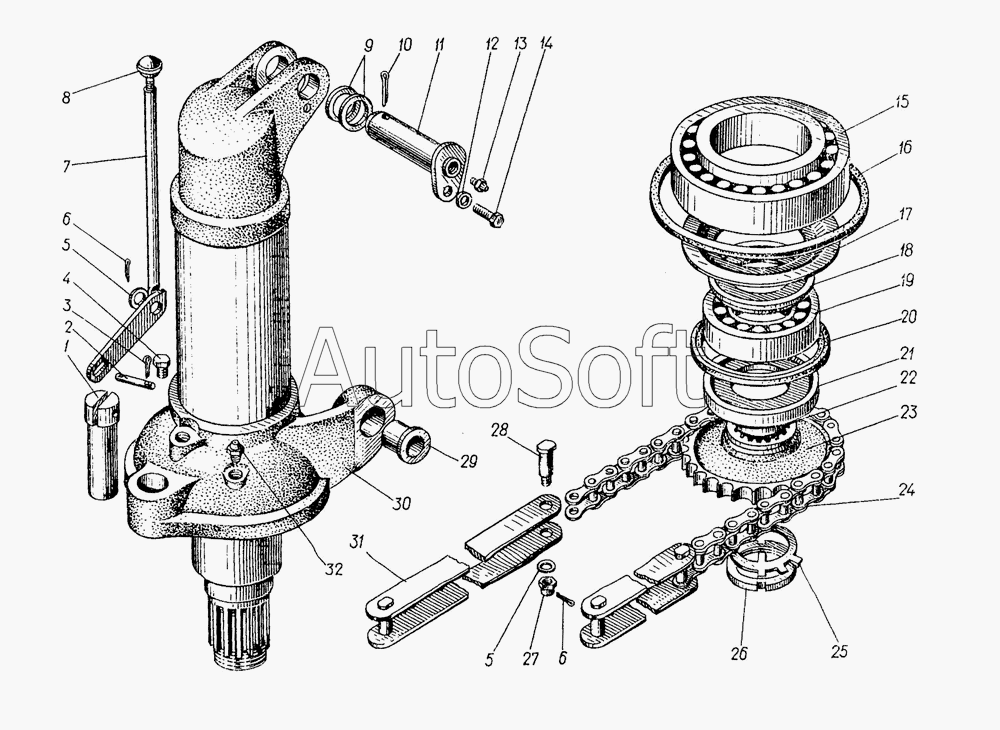

Каталог запасных частей к технике: Булат ЭО-2621А (1973). Колонка поворотная с механизмом поворота 03.5300.000
17
32
31
30
29
28
27
26
25
24
23
22
21
20
19
18
1
16
15
14
13
12
11
10
9
8
7
6
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Палец | |
| 2 | 0***2 | Палец | |
| 3 | Ш***8 | Шплинт 3.2x18 | |
| 4 | 0***1 | Пробка | |
| 5 | Ш***0 | Шайба 20 | |
| 6 | Ш***2 | Шплинт 4x32 | |
| 7 | 0***0 | Рычаг | |
| 8 | М***4 | Ручка IIП40 | |
| 9 | 0***9 | Шайба установочная | |
| 10 | Ш***0 | Шплинт 6.3x60 | |
| 11 | 0***0 | Палец | |
| 12 | Ш***6 | Шайба 16 | |
| 13 | М***B | Масленка I-B | |
| 14 | Б***0 | Болт М16х30 | |
| 15 | П***6 | Подшипник 7536 | |
| 16 | С***2 | Кольцо | |
| 17 | 0***8 | Шайба | |
| 18 | 0***6 | Кольцо | |
| 19 | П***4 | Подшипник 7524 | |
| 20 | 1***0 | Уплотнение | |
| 21 | 0***3 | Кольцо защитное | |
| 22 | 0***4 | Кольцо упорное | |
| 23 | 0***3 | Звездочка | |
| 24 | П***0 | Цепь 23 звена L= 1168.4 | |
| 25 | Ш***0 | Шайба 100 | |
| 26 | Г***2 | Гайка M100x2 | |
| 27 | Г***6 | Гайка М16 | |
| 28 | 0***1 | Палец | |
| 29 | 0***5 | Втулка | |
| 30 | 0***0 | Колонка | |
| 31 | 0***4 | Тяга | |
| 32 | М***5 | Масленка III-В-45 |
