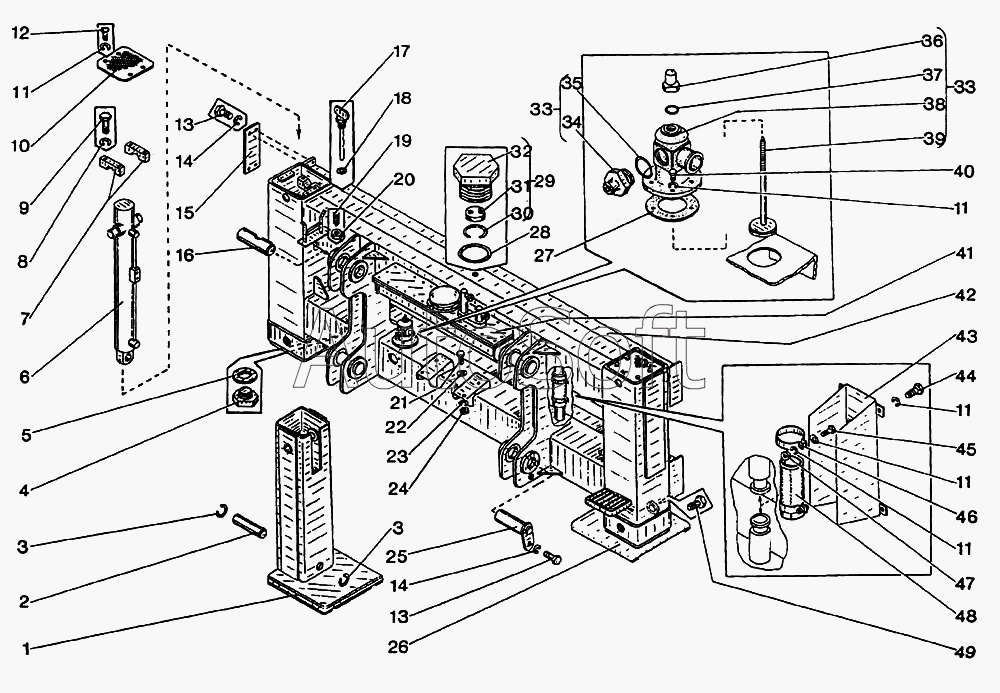

Каталог запасных частей к технике: Булат ЭО-2627 (1994). Рама экскавационного оборудования
38
26
27
28
29
30
31
32
33
33
34
35
36
37
25
39
40
41
42
43
44
45
46
47
48
49
13
13
13
3
3
4
5
6
7
8
9
10
11
11
12
12
14
14
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Опора | |
| 2 | 1***1 | Палец | |
| 3 | 1***5 | Кольцо | |
| 4 | 5***4 | Пробка | |
| 5 | 5***4 | Прокладка | |
| 6 | 1***0 | Гидроцилиндр | |
| 7 | 1***2 | Бугель | |
| 8 | 6***9 | Шайба | |
| 9 | 7***9 | Болт | |
| 10 | 1***1 | Крышка | |
| 11 | 6***9 | Шайба | |
| 12 | 1***9 | Винт | |
| 13 | 7***9 | Болт | |
| 14 | 6***9 | Шайба | |
| 15 | 1***4 | Накладка | |
| 16 | 1***7 | Палец | |
| 17 | 5***0 | Щуп | |
| 18 | 1***2 | Кольцо | |
| 19 | 1***9 | Винт | |
| 20 | 5***9 | Гайка | |
| 21 | 7***9 | Болт | |
| 22 | 0***2 | Шайба | |
| 23 | 6***9 | Шайба | |
| 24 | 5***9 | Гайка | |
| 25 | 1***0 | Палец | |
| 26 | 1***0 | Опора | |
| 27 | 1***1 | Прокладка | |
| 28 | 1***2 | Кольцо | |
| 29 | 1***0 | Сапун | |
| 30 | 1***3 | Кольцо | |
| 31 | 1***2 | Набивка | |
| 32 | 1***1 | Штуцер | |
| 33 | 1***0 | Клапан | |
| 34 | 2***2 | Штуцер | |
| 35 | 1***2 | Кольцо | |
| 36 | 0***9 | Гайка глухая | |
| 37 | 1***2 | Кольцо | |
| 38 | 1***1 | Патрубок | |
| 39 | 0***0 | Клапан в сборе | |
| 40 | 7***9 | Болт | |
| 41 | 1***0 | Бак фильтров | |
| 42 | 1***0 | Металлоконструкция рамы | |
| 43 | 1***0 | Щиток | |
| 44 | 7***9 | Болт | |
| 45 | 7***9 | Болт | |
| 46 | 2***3 | Хомут | |
| 47 | 5***9 | Гайка | |
| 48 | 2***1 | Рукав | |
| 49 | 1***4 | Стопор |
