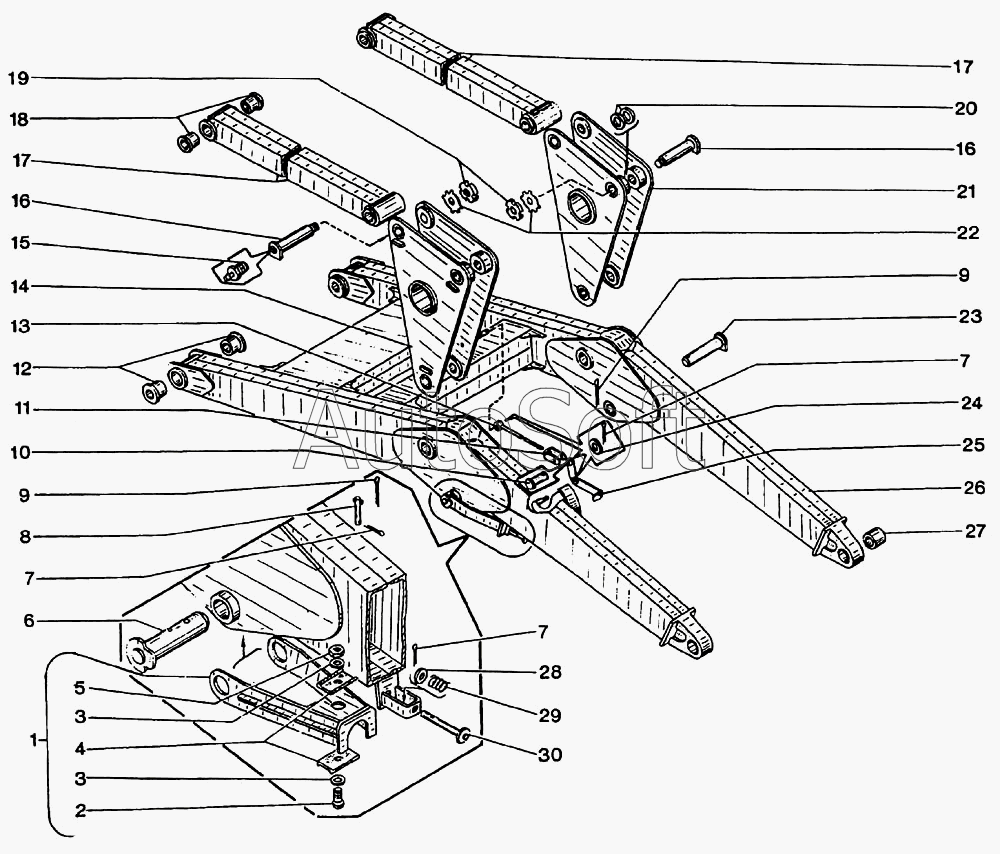

Каталог запасных частей к технике: Булат ЭО-2627 (1994). Стрела
2
3
3
4
5
6
7
7
7
8
9
9
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
1
2
3
4
4
5
5
6
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | Кольцо | |
| 2 | 1***9 | Винт | |
| 2 | 5***3 | Шайба | |
| 3 | 1***1 | Шайба | |
| 3 | 5***2 | Гайка | |
| 4 | 1***1 | Штуцер | |
| 4 | 1***1 | Штуцер | |
| 4 | 1***5 | Прокладка | |
| 5 | 5***9 | Гайки | |
| 5 | К***Б | Крышка | |
| 5 | К***1 | Крышка | |
| 6 | 1***0 | Палец | |
| 6 | 5***0 | Гидроцилиндр | |
| 6 | 5***1 | Гидроцилиндр | |
| 7 | 3***9 | Шплинт | |
| 8 | 1***1 | Палец | |
| 9 | 3***9 | Шплинт | |
| 10 | 1***4 | Палец | |
| 11 | 1***0 | Вилка | |
| 12 | 0***5 | Втулка | |
| 13 | 1***0 | Тяга | |
| 14 | 1***2 | Кронштейн | |
| 15 | 1***6 | Масленка | |
| 16 | 1***0 | Палец | |
| 17 | 1***0 | Тяга | |
| 18 | 0***2 | Втулка | |
| 19 | 1***9 | Гайка | |
| 20 | 0***7 | Кольцо | |
| 21 | 1***3 | Кронштейн | |
| 22 | 1***9 | Шайба | |
| 23 | 1***0 | Палец | |
| 24 | 1***9 | Шайба | |
| 25 | 1***0 | Указатель | |
| 26 | 1***0 | Металлоконструкция стрелы погрузчика | |
| 27 | 1***5 | Втулка | |
| 28 | 1***8 | Шайба | |
| 29 | 2***5 | Пружина | |
| 30 | 3***0 | Фиксатор |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
