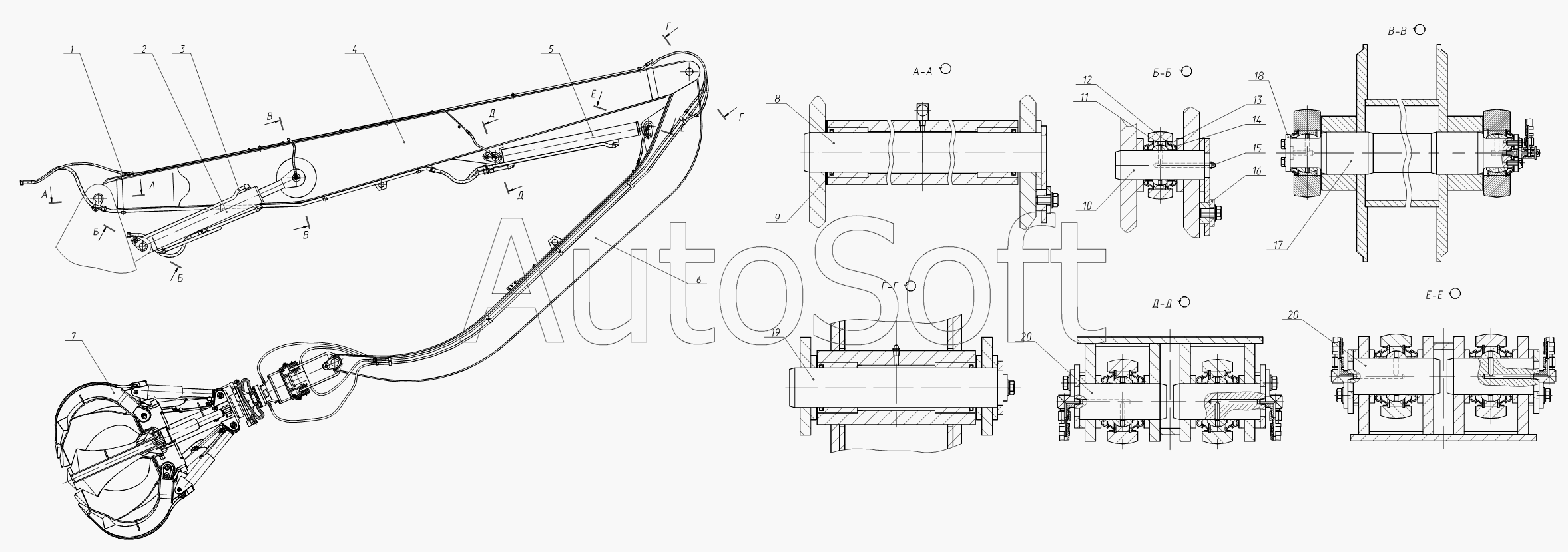

Каталог запасных частей к технике: ТВЭКС ЕК-18-40 (2005). 318-16-24.10.000-10 Рабочее оборудование
1
2
2
3
4
5
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Трубопроводы централизованной смазки | |
| 2 | 3***0 | Гидроцилиндр 125х80х1000 | |
| 2 | 3***1 | Гидроцилиндр 125х80х1000 | |
| 3 | 3***0 | Трубопроводы | |
| 4 | 3***0 | Стрела | |
| 5 | 1***0 | Гидроцилиндр 130х80х1100 | |
| 5 | 1***0 | Гидроцилиндр 130х80х1100 | |
| 6 | 3***0 | Рукоять | |
| 7 | 3***2 | Грейфер ГП-554 с ротатором | |
| 7 | 3***5 | Грейфер ГП-554 с ротатором РУ-80 | |
| 8 | 3***0 | Палец в сборе | |
| 9 | 6***С | Шнур (D=6,3, L=255мм) | |
| 10 | 3***0 | Палец в сборе | |
| 11 | Т***0 | Подшипник | |
| 12 | 1***5 | Кольцо | |
| 13 | Э***2 | Кольцо уплотнительное | |
| 14 | Э***1 | Кольцо распорное | |
| 15 | 1***р | Масленка | |
| 16 | Э***0 | Шайба упорная | |
| 17 | 3***2 | Палец | |
| 18 | Э***4 | Шайба торцевая | |
| 19 | 3***0 | Палец в сборе | |
| 20 | 3***0 | Палец в сборе | |
| 21 | 3***1 | Шайба проставочная | |
| 21 | 3***0 | Шайба проставочная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
