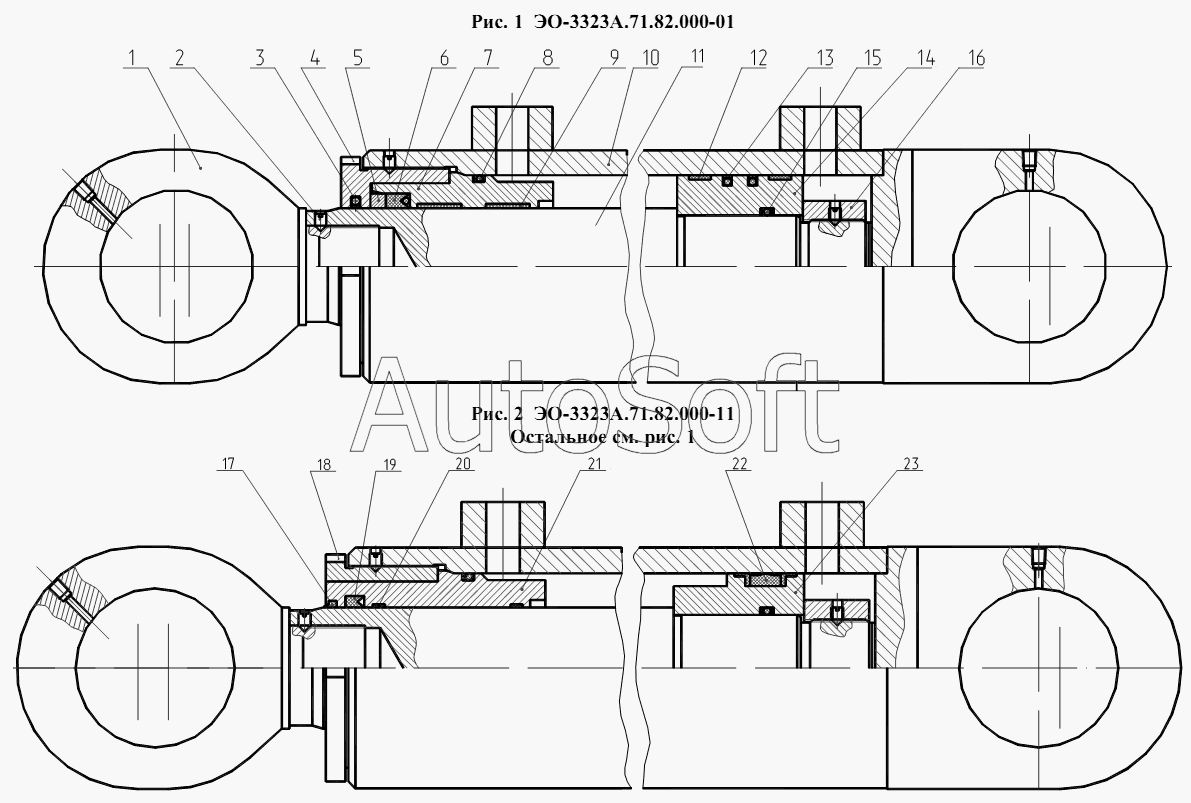

Каталог запасных частей к технике: ТВЭКС ЕК-18-40 (2005). ЭО-3323А.71.82.000-01 Гидроцилиндр выносных опор («Элконт»), ЭО-3323А.71.82.000-11 гидроцилиндр выносных опор («ГидраПак»)
18
12
13
13
14
15
15
16
17
12
19
20
21
22
23
ЭО-3323А.71.82.000-11
ЭО-3323А.71.82.000-01
1
11
10
9
9
8
8
7
6
5
4
3
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭО-3323А.71.82.000-01 | Э***1 | Гидроцилиндр выносных опор | |
| ЭО-3323А.71.82.000-11 | Э***1 | Гидроцилиндр выносных опор | |
| 1 | Э***1 | Проушина | |
| 2 | 1***2 | Винт | |
| 3 | 0***0 | Кольцо | |
| 3 | Г***0 | Грязесъемник | |
| 3 | Е***1 | Грязесъемник | |
| 3 | Т***4 | Шнур | |
| 4 | Э***2 | Гайка наружная | |
| 5 | Э***1 | Кольцо | |
| 6 | Е***4 | Манжета | |
| 7 | Э***4 | Букса | |
| 8 | 9***3 | Кольцо | |
| 8 | Э***3 | Кольцо защитное | |
| 9 | 0***0 | Опорно-направляющее кольцо | |
| 9 | Е***0 | Опорно-направляющее кольцо | |
| 10 | Э***0 | Цилиндр | |
| 11 | Э***0 | Шток | |
| 12 | 0***5 | Опорно-направляющее кольцо | |
| 12 | Е***0 | Опорно-направляющее кольцо | |
| 13 | 0***5 | Уплотнение поршня | |
| 13 | Е***5 | Уплотнение | |
| 14 | Э***1 | Поршень | |
| 15 | 9***3 | Кольцо | |
| 15 | Э***2 | Кольцо защитное | |
| 16 | Э***0 | Гайка | |
| 17 | P***0 | Грязесъемник | |
| 18 | Э***1 | Гайка наружная | |
| 19 | T***A | Уплотнение штока | |
| 20 | 1***2 | Направляющая штока | |
| 21 | Э***1 | Букса | |
| 22 | Э***1 | Поршень | |
| 23 | D***8 | Уплотнение поршня |
