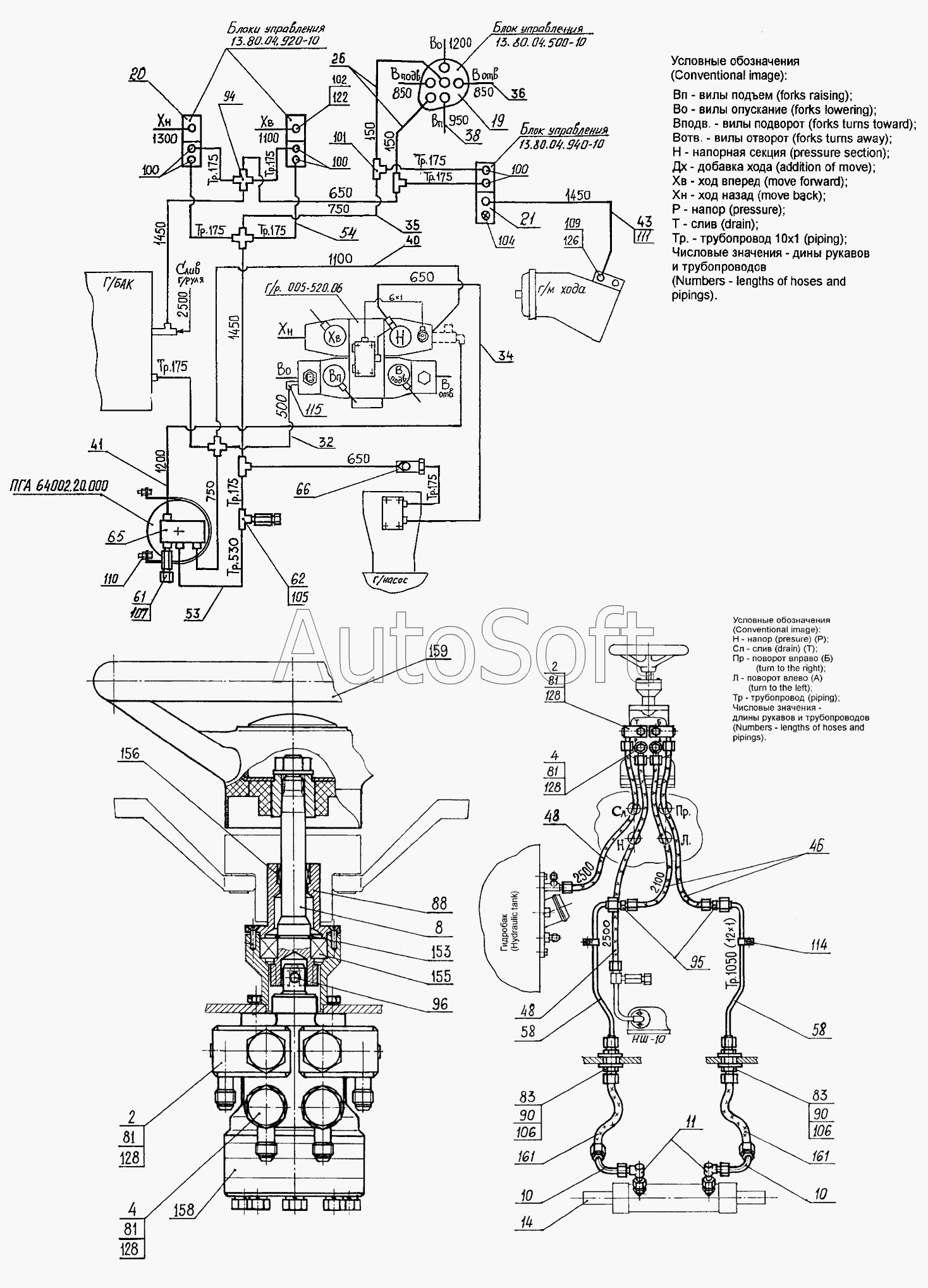

Каталог запасных частей к технике: ТВЭКС ВП-05 (вариант) (2005). 005-04-80.04.000 Гидроуправление
2
2
4
4
8
10
10
11
14
19
20
21
26
32
34
35
36
38
40
41
43
46
48
48
53
54
58
58
61
62
65
66
81
81
81
81
83
83
88
90
90
94
95
96
100
100
100
101
102
104
105
106
106
107
109
110
111
114
115
122
126
128
128
128
128
153
155
156
158
159
161
161
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 0***0 | Переходник | |
| 4 | 0***0 | Переходник | |
| 8 | 0***0 | Вал | |
| 10 | 0***0 | Трубопровод | |
| 11 | 0***0 | Угольник | |
| 14 | 0***0 | Гидроцилиндр | |
| 19 | 1***0 | Блок управления | |
| 20 | 1***0 | Блок управления | |
| 21 | 1***0 | Блок управления | |
| 26 | Э***0 | Рукав (L=150 мм) | |
| 32 | Э***0 | Рукав L=500 мм | |
| 34 | Э***0 | Рукав L=650 мм | |
| 35 | Э***0 | Рукав L=750 мм | |
| 36 | Э***0 | Рукав L=850 мм | |
| 38 | Э***0 | Рукав L=950 мм | |
| 40 | Э***0 | Рукав L= 1100 мм | |
| 41 | Э***0 | Рукав L=1200 мм | |
| 42 | Э***0 | Рукав L=1300 мм | |
| 43 | Э***0 | Рукав (L=1450 мм) | |
| 46 | Э***0 | Рукав (L=2100 мм) | |
| 48 | Э***0 | Рукав L=2500 мм | |
| 53 | Э***0 | Трубопровод | |
| 54 | Э***0 | Трубопровод | |
| 58 | 1***0 | Трубопровод 12x1 L=1050 мм | |
| 61 | Э***0 | Включатель манометра | |
| 62 | Э***0 | Включатель манометра | |
| 65 | 6***0 | Пневмогидроаккумулятор с гидроклапанами | |
| 66 | С***0 | Клапан обратный | |
| 81 | 0***2 | Болт | |
| 83 | 0***4 | Штуцер | |
| 88 | 0***9 | Крышка | |
| 90 | 0***2 | Шайба | |
| 94 | Э***3 | Крестовина | |
| 95 | Э***1 | Штуцер | |
| 96 | Э***2 | Штифт | |
| 100 | Э***5 | Штуцер | |
| 101 | Э***4 | Тройник | |
| 102 | 5***5 | Штуцер | |
| 104 | Э***4 | Заглушка | |
| 105 | Э***6 | Тройник | |
| 106 | Э***3 | Гайка | |
| 107 | Э***5 | Втулка | |
| 109 | Э***5 | Штуцер | |
| 110 | Э***8 | Хомут | |
| 111 | 3***2 | Чехол | |
| 114 | Э***2 | Хомут | |
| 115 | 3***4 | Угольник | |
| 122 | 9***2 | Кольцо | |
| 126 | 2***3 | Прокладка | |
| 128 | 2***3 | Прокладка | |
| 153 | 1***5 | Кольцо | |
| 155 | 8***5 | Подшипник | |
| 156 | 5***0 | Подшипник | |
| 158 | Н***0 | Насос-дозатор моноблочный | |
| 159 | 1***0 | Колесо рулевое «Вираж» | |
| 161 | Р***У | РВД | |
| 166 | 2***М | Манометр d=60мм Р=16 МПа | |
| 167 | 2***М | Манометр d=60мм Р=16 МПа |
