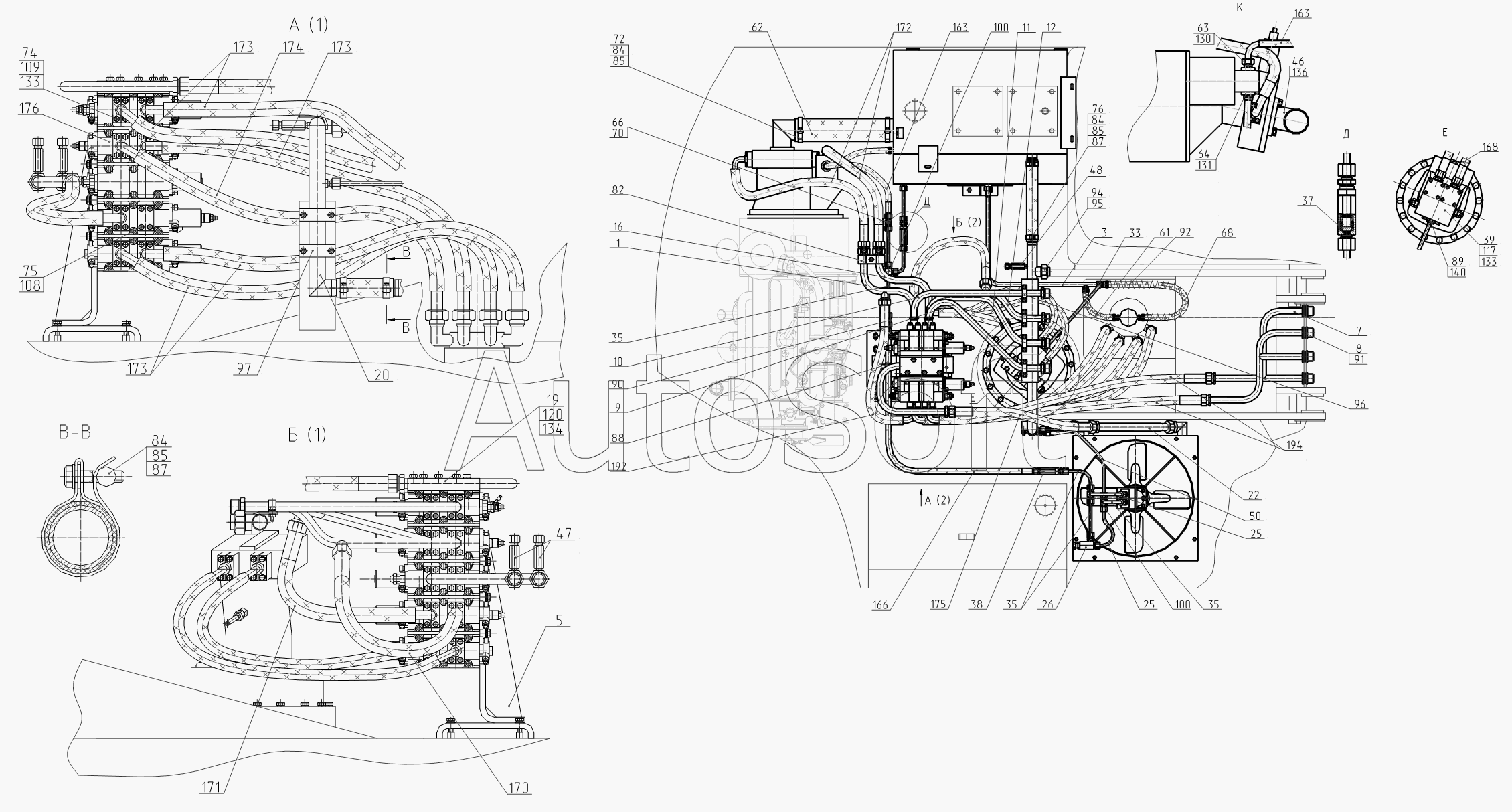

Каталог запасных частей к технике: ТВЭКС ЕТ-16-20 (2007). 214-30-80.01.000 Трубопроводы на поворотной платформе (с гидравликой Bosch-Rexroth)
94
130
117
109
108
100
100
97
96
95
131
92
91
90
89
88
87
87
85
85
85
84
84
84
170
176
175
174
173
173
173
172
171
82
168
166
163
163
140
136
134
133
133
16
37
35
35
35
33
26
25
25
22
20
19
38
12
11
10
9
8
7
5
3
63
76
75
74
72
70
68
66
64
1
62
61
50
48
47
46
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Трубопровод | |
| 3 | 2***0 | Трубопровод | |
| 5 | 3***0 | Кронштейн | |
| 7 | 3***0 | Трубопровод | |
| 8 | 3***0 | Трубопровод | |
| 9 | 3***0 | Трубопровод | |
| 10 | 3***0 | Трубопровод | |
| 11 | 3***0 | Трубопровод | |
| 12 | 3***0 | Трубопровод | |
| 16 | 3***0 | Трубопровод | |
| 19 | 3***0 | Фланец сливной | |
| 20 | 3***0 | Трубопровод | |
| 22 | 3***0 | Трубопровод | |
| 25 | 3***0 | Трубопровод (12х1) | |
| 26 | 3***0 | Кран | |
| 33 | 3***0 | Трубопровод (12х1) | |
| 35 | 3***0 | Трубопровод | |
| 37 | Э***0 | Клапан предохранительный | |
| 38 | Э***0 | Клапан подпорный | |
| 39 | 4***0 | Блок переливных клапанов | |
| 46 | 3***0 | Патрубок | |
| 47 | Э***0 | Включатель манометра | |
| 48 | Э***0 | Включатель манометра | |
| 50 | Э***0 | Трубопровод (12х1) | |
| 61 | 2***1 | Рукав 16х25-1,6 ГОСТ 10362-76 L=250 мм | |
| 62 | 3***1 | Рукав 90х104-0,29 ГОСТ 10362-76 L=430 мм | |
| 63 | 2***3 | Переходник | |
| 64 | 2***4 | Переходник | |
| 66 | 3***0 | Штуцер | |
| 68 | 2***6 | Рукав 16х25-1,6 L=500+/-2 | |
| 70 | Э***4 | Штуцер | |
| 72 | Э***7 | Хомут | |
| 74 | Э***4 | Фланец | |
| 75 | Э***3 | Фланец | |
| 76 | 3***9 | Рукав 40х51-1,6 ГОСТ 10362-76 L=400 мм | |
| 82 | Э***6 | Скоба | |
| 84 | Э***3 | Бонка | |
| 85 | Э***3 | Болт | |
| 87 | Э***5 | Хомут | |
| 88 | Н***0 | Хомут | |
| 89 | Э***1 | Штуцер | |
| 90 | Э***9 | Штуцер | |
| 91 | Э***4 | Гайка | |
| 92 | Э***7 | Хомут | |
| 94 | С***2 | Заглушка | |
| 95 | С***1 | Гайка накидная | |
| 96 | М***2 | Прижим | |
| 97 | М***4 | Прижим | |
| 100 | Э***1 | Тройник | |
| 108 | 7***9 | Болт | |
| 109 | 7***9 | Болт | |
| 117 | 7***9 | Болт | |
| 130 | 9***3 | Кольцо | |
| 131 | 9***3 | Кольцо | |
| 133 | 9***3 | Кольцо | |
| 134 | 9***3 | Кольцо | |
| 136 | 9***3 | Кольцо | |
| 140 | 2***3 | Прокладка | |
| 163 | Р***У | РВД | |
| 166 | Р***У | РВД | |
| 168 | Р***У | РВД | |
| 170 | Р***У | РВД | |
| 171 | Р***У | РВД | |
| 172 | Р***У | РВД | |
| 173 | Р***У | РВД | |
| 174 | Р***У | РВД | |
| 175 | Р***У | РВД | |
| 176 | 2***Р | Гидрораспределитель | |
| 177 | d***5 | Манометр | |
| 178 | М***5 | Манометр |
