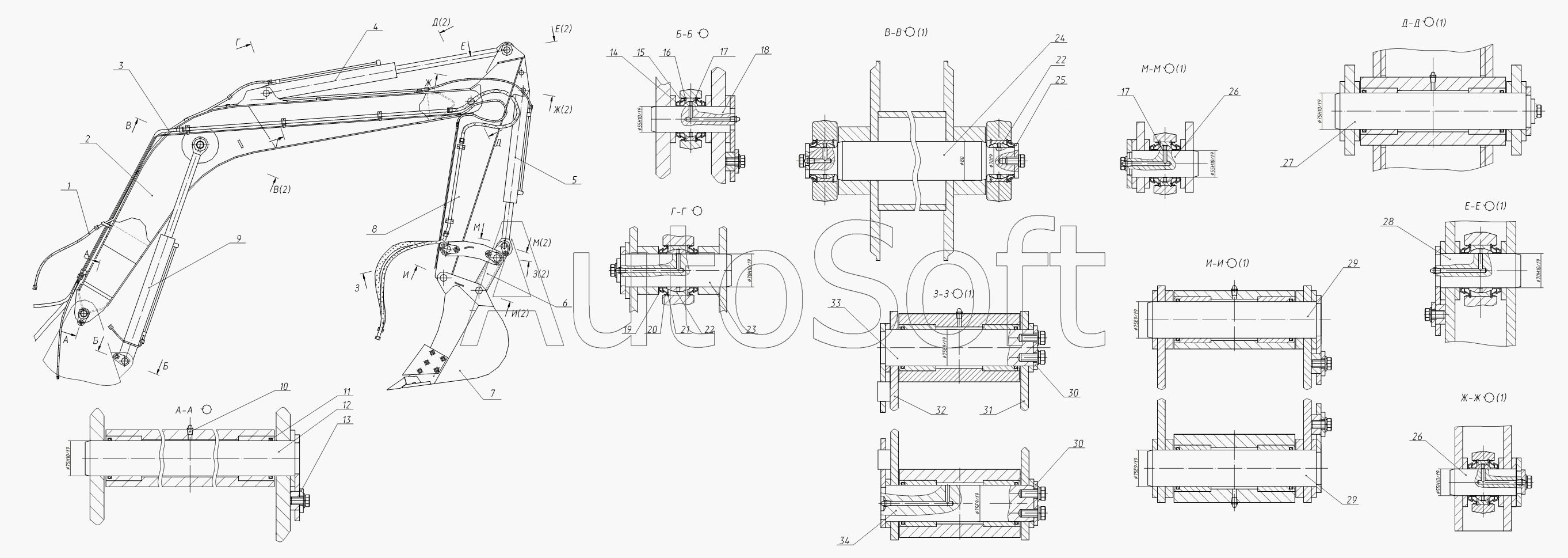

Каталог запасных частей к технике: ТВЭКС ЕТ-16-20 (2007). 314-03-23.00.000-40 Рабочее оборудование обратной лопаты
26
26
18
19
20
21
22
22
22
23
24
25
17
17
27
28
29
29
30
30
31
32
33
34
9
2
3
4
4
5
5
6
7
8
1
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Трубопроводы рабочего оборудования | |
| 2 | 3***0 | Стрела | |
| 3 | М***0 | Трубопроводы гидромолота | |
| 4 | 1***0 | Гидроцилиндр (125х90х1 100) | |
| 4 | 1***1 | Гидроцилиндр | |
| 5 | 3***0 | Гидроцилиндр (11 0х70х9 00) | |
| 5 | 3***1 | Гидроцилиндр | |
| 6 | 3***0 | Тяга | |
| 7 | 3***0 | Ковш | |
| 8 | 3***0 | Рукоять (L=1900) | |
| 9 | 3***0 | Гидроцилиндр (110х70х1100) | |
| 9 | 3***1 | Гидроцилиндр | |
| 10 | 1***р | Масленка | |
| 11 | 6***С | Шнур | |
| 12 | 3***0 | Палец в сборе | |
| 13 | Э***0 | Шайба упорная | |
| 14 | Е***1 | Кольцо распорное | |
| 15 | Е***2 | Кольцо уплотнительное | |
| 16 | 1***5 | Кольцо | |
| 17 | 3***5 | Подшипник | |
| 18 | 3***0 | Палец в сборе | |
| 19 | Э***1 | Кольцо распорное | |
| 20 | Э***2 | Кольцо уплотнительное | |
| 21 | 1***5 | Кольцо | |
| 22 | Ш***0 | Подшипник | |
| 22 | Ш***0 | Подшипник ТУ37.553.130-90 | |
| 23 | 3***0 | Палец в сборе | |
| 24 | 3***4 | Палец | |
| 25 | Э***4 | Шайба торцевая | |
| 26 | 3***0 | Палец в сборе | |
| 27 | 3***0 | Палец в сборе | |
| 28 | 3***0 | Палец в сборе | |
| 29 | 3***0 | Палец в сборе | |
| 30 | Э***2 | Шайба торцевая | |
| 31 | 3***0 | Щека левая | |
| 32 | 3***0 | Щека правая | |
| 33 | 3***0 | Палец в сборе | |
| 34 | 3***0 | Палец в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
