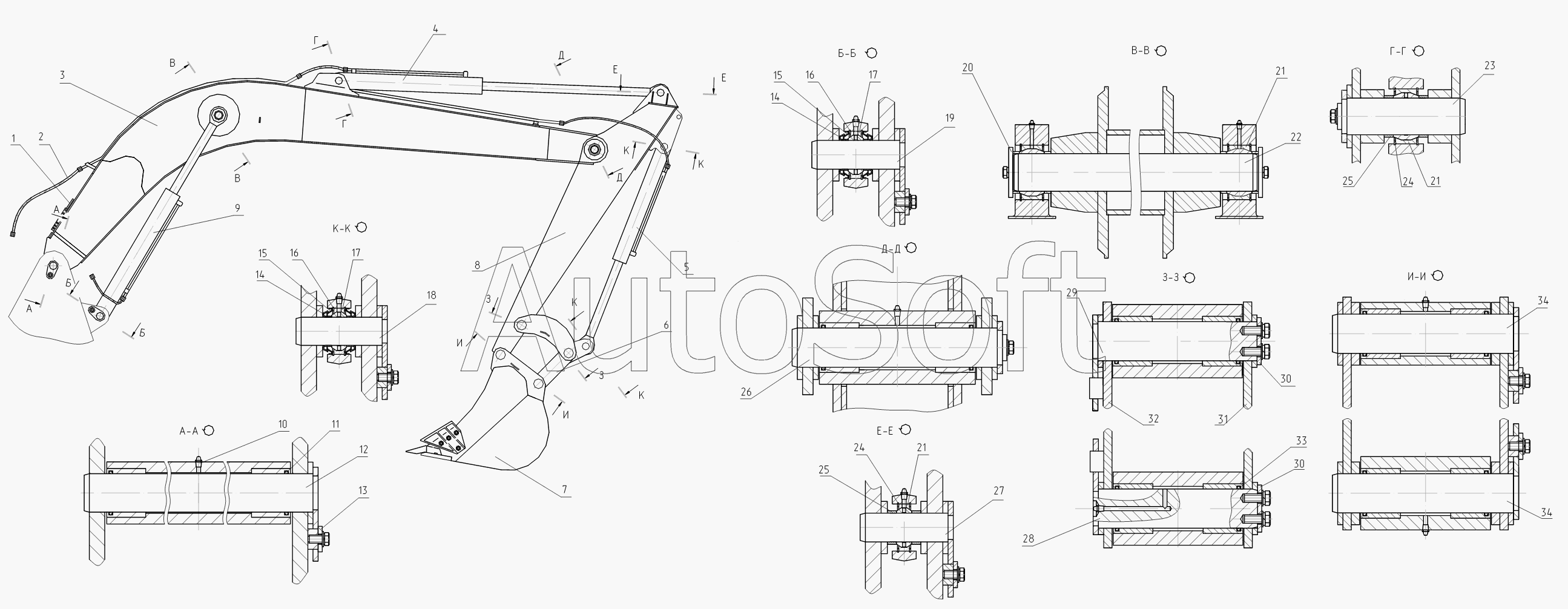

Каталог запасных частей к технике: ТВЭКС ЕТ-25-20 (2007). 225-00-25.00.000 Рабочее оборудование обратной лопаты
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
16
17
17
17
18
19
20
21
21
21
22
23
24
24
25
25
26
27
28
29
30
30
31
32
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Трубопроводы централизованной смазки | |
| 2 | 2***0 | Трубопроводы рабочего оборудования | |
| 3 | 2***0 | Стрела 1=5600 мм | |
| 4 | 2***0 | Гидроцилиндр (160х110х1400) | |
| 5 | 2***0 | Гидроцилиндр | |
| 6 | 3***0 | Рычаг ковша | |
| 7 | 2***0 | Ковш обратной лопаты | |
| 8 | 2***0 | Рукоять | |
| 9 | 1***0 | Гидроцилиндр (140х90х1100) | |
| 10 | 1***р | Масленка | |
| 11 | 6***С | Шнур | |
| 12 | 2***0 | Палец в сборе | |
| 13 | Э***0 | Шайба упорная | |
| 14 | Э***2 | Кольцо уплотнительное | |
| 15 | Э***1 | Кольцо распорное | |
| 16 | 1***5 | Кольцо | |
| 17 | 3***0 | Подшипник | |
| 17 | Т***1 | Подшипник | |
| 18 | 2***0 | Палец в сборе | |
| 19 | 2***0 | Палец в сборе | |
| 20 | 2***4 | Шайба торцевая | |
| 21 | Т***1 | Подшипник | |
| 22 | 2***5 | Палец | |
| 23 | 2***0 | Палец в сборе | |
| 24 | 1***0 | Кольцо | |
| 25 | 2***2 | Втулка | |
| 26 | 2***0 | Палец в сборе | |
| 27 | 2***0 | Палец в сборе | |
| 28 | 2***0 | Палец в сборе | |
| 29 | 2***0 | Палец и сборе | |
| 30 | Э***2 | Шайба торцевая | |
| 31 | 2***0 | Щека левая | |
| 32 | 2***0 | Щека правая | |
| 33 | 6***3 | Шнур l=255 мм | |
| 34 | 3***0 | Палец в сборе | |
| 35 | 2***8 | Шайба проставочная | |
| 36 | 2***0 | Шайба проставочная |
