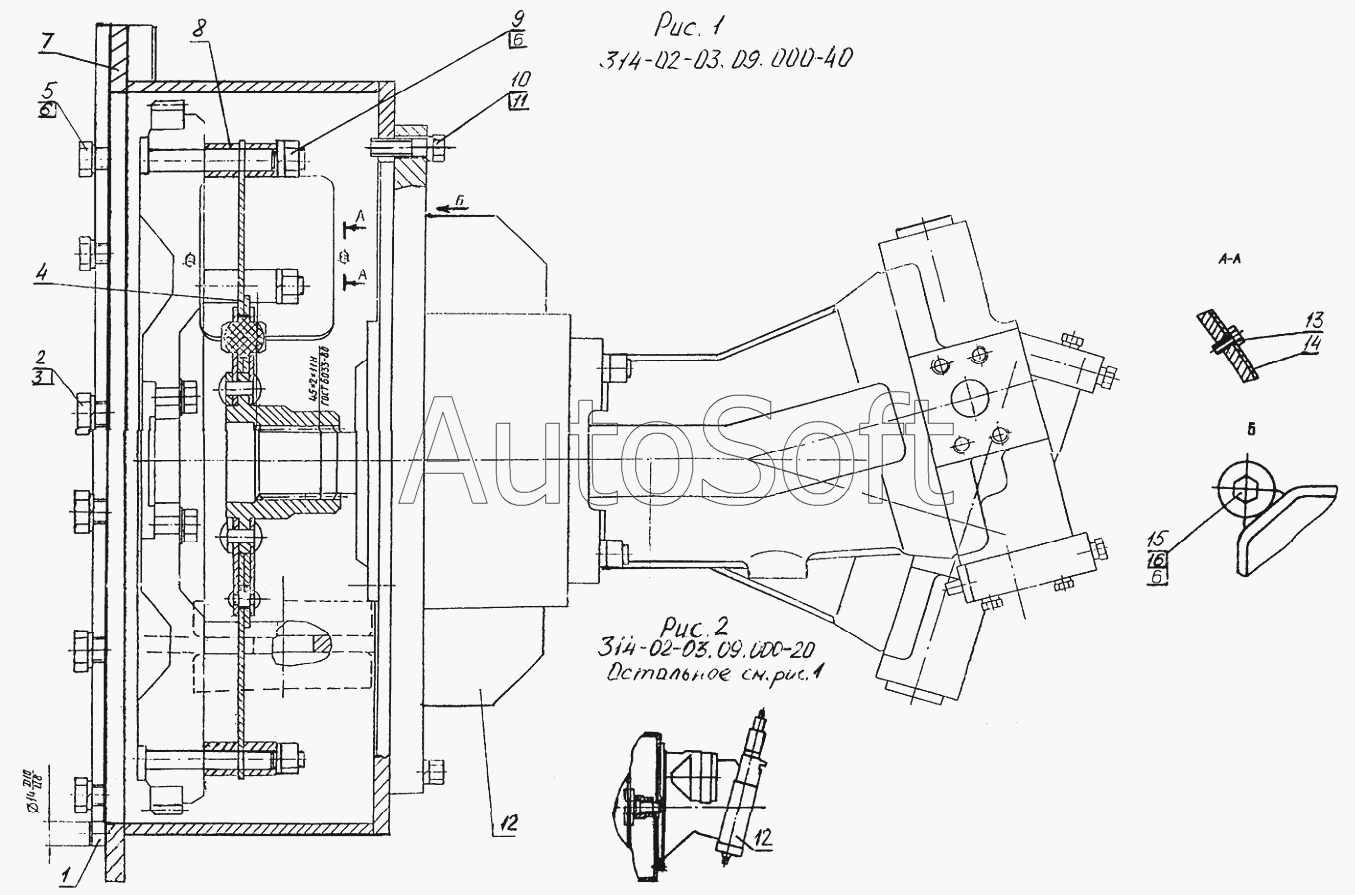

Каталог запасных частей к технике: ТВЭКС ЕК-12 (2007) (2007). 314-02-03.09.000-40 (314-02-03.09.000-20) Установка насоса (для модификаций ЕК-12 с двигателем Д-243)
1
2
3
4
4
5
6
6
6
7
7
8
9
10
11
12
12
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Э***3 | Штифт | |
| 2 | М***9 | Болт | |
| 3 | 1***9 | Шайба | |
| 4 | 3***0 | Диск демпферный | |
| 4 | 3***0 | Диск демпферный | |
| 5 | М***9 | Болт | |
| 6 | 1***9 | Шайба | |
| 7 | 0***0 | Корпус | |
| 7 | 0***0 | Корпус | |
| 8 | 3***1 | Втулка | |
| 9 | М***9 | Гайка | |
| 10 | М***9 | Болт | |
| 11 | 1***9 | Шайба | |
| 12 | 3***0 | Насос | |
| 12 | A***1 | Насос | |
| 13 | М***9 | Болт | |
| 14 | 0***5 | Крышка | |
| 15 | М***9 | Болт | |
| 16 | М***9 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
