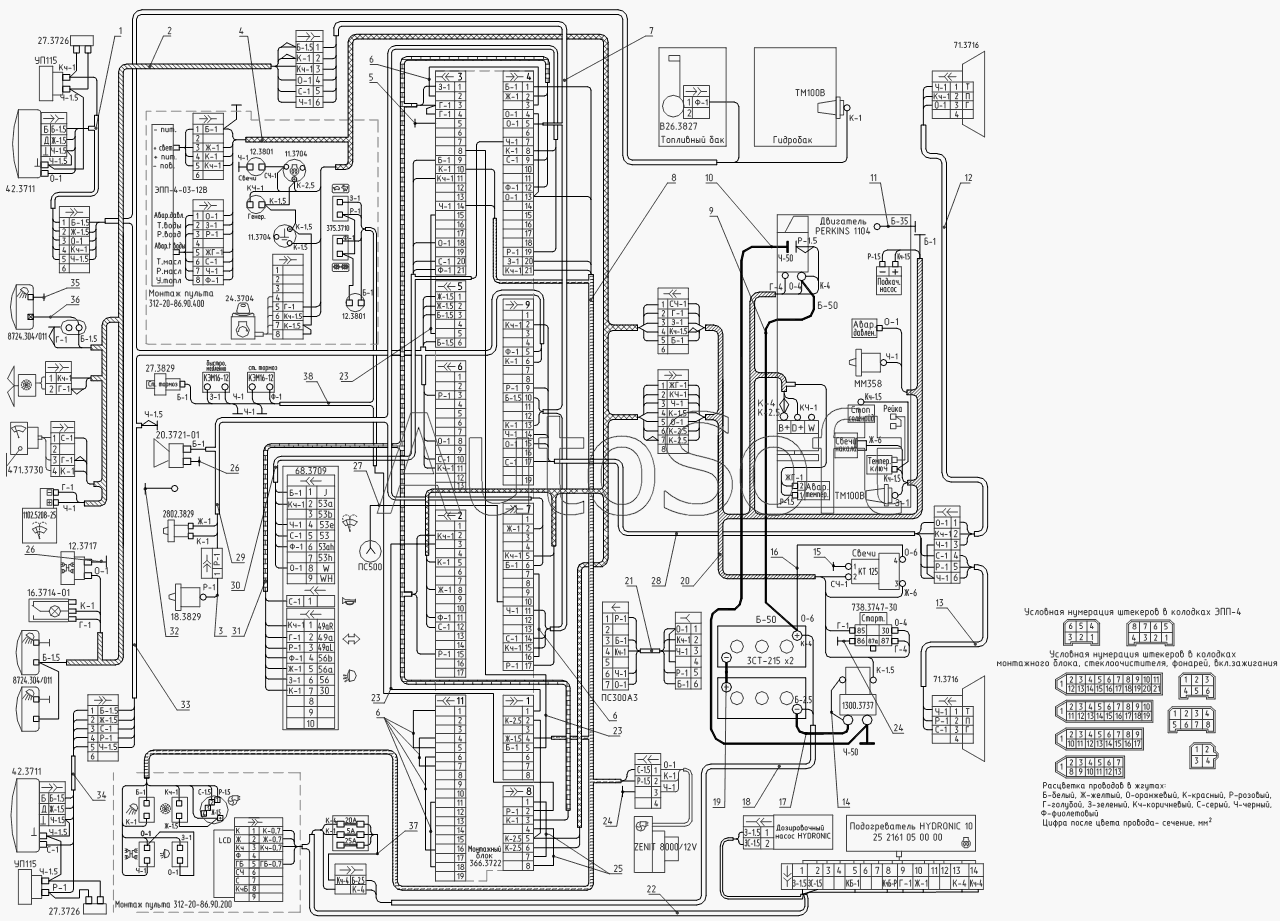

Каталог запасных частей к технике: ТВЭКС ЕК-12 (2007) (2007). 312-40-88.34.000 Э4 Электрооборудование (Для модификаций ЕК-12 с двигателем “Перкинс”). Схема электрическая соединений
1
2
3
4
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
23
24
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Жгут проводов | |
| 2 | 3***0 | Жгут проводов | |
| 3 | 3***0 | Провод | |
| 4 | 3***0 | Жгут проводов | |
| 5 | 3***0 | Провод | |
| 6 | 3***0 | Провод | |
| 7 | 3***0 | Жгут проводов | |
| 8 | 3***0 | Жгут проводов | |
| 9 | 3***0 | Провод | |
| 10 | 3***0 | Провод | |
| 11 | 3***0 | Провод | |
| 12 | 3***0 | Жгут проводов | |
| 13 | 3***0 | Жгут проводов | |
| 14 | 3***0 | Провод | |
| 15 | 3***0 | Провод | |
| 16 | 3***0 | Жгут проводов | |
| 17 | 3***0 | Провод | |
| 18 | 3***0 | Жгут проводов | |
| 19 | 3***0 | Провод | |
| 20 | 3***0 | Жгут проводов | |
| 21 | 3***0 | Жгут проводов | |
| 22 | 2***0 | Жгут проводов | |
| 23 | 3***0 | Провод | |
| 24 | 3***0 | Провод | |
| 25 | 3***0 | Провод | |
| 26 | 2***0 | Провод | |
| 27 | 3***0 | Провод | |
| 28 | 3***0 | Жгут проводов | |
| 29 | 3***0 | Жгут проводов | |
| 30 | 3***0 | Жгут проводов | |
| 31 | 3***0 | Жгут проводов | |
| 32 | 3***0 | Провод | |
| 33 | 3***0 | Жгут проводов | |
| 34 | 3***0 | Жгут проводов | |
| 35 | 3***0 | Провод | |
| 36 | 3***0 | Провод стрелы | |
| 37 | 3***0 | Жгут проводов | |
| 38 | 3***0 | Жгут проводов |
