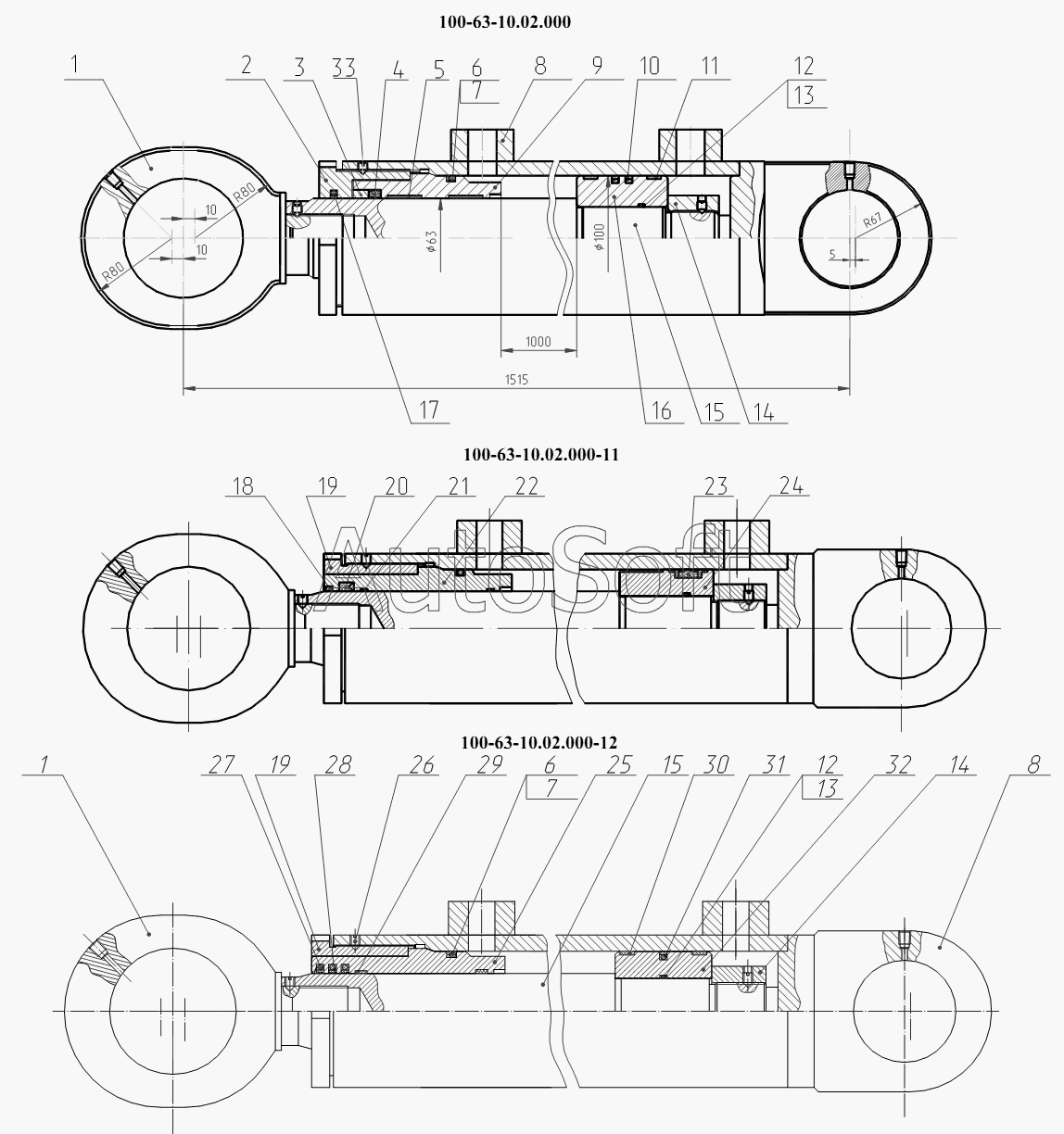

Каталог запасных частей к технике: ТВЭКС ЕК-12 (2007) (2007). 100-63-10.02.000, 100-63-10.02.000-11, 100-63-10.02.000-12 Гидроцилиндр
1
1
2
3
4
5
5
6
6
7
7
8
8
9
10
11
11
12
12
13
13
14
14
15
15
16
17
17
17
17
17
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Проушина | |
| 2 | 0***2 | Гайка наружная | |
| 3 | 0***1 | Кольцо | |
| 4 | Е***4 | Уплотнительная манжета штока | |
| 5 | 0***3 | Кольцо опорно-направляющее КОВ63 | |
| 5 | Е***5 | Кольцо | |
| 6 | 1***7 | Кольцо защитное | |
| 7 | 0***3 | Кольцо | |
| 8 | 0***0 | Цилиндр | |
| 9 | 0***4 | Букса | |
| 10 | Е***5 | Уплотнение | |
| 11 | 0***0 | Кольцо опорно-направляющее КОН100 | |
| 11 | Е***0 | Кольцо поршня опорно-направляющее | |
| 12 | Э***9 | Кольцо защитное | |
| 13 | 0***3 | Кольцо | |
| 14 | 0***9 | Гайка | |
| 15 | 0***0 | Шток | |
| 16 | 0***1 | Поршень | |
| 17 | 0***3 | Грязесъемник ГСВ-63 | |
| 17 | 0***3 | Грязесъемник ГСВ-63 | |
| 17 | 0***3 | Шнур 04,6 L=235 мм (материал: резина 7-ИРП-1078А ТУЗ8005.204-84) | |
| 17 | 0***3 | Кольцо | |
| 17 | 9***3 | Кольцо | |
| 17 | Е***3 | Грязесъемник | |
| 18 | P***3 | Грязесъемник | |
| 19 | 0***1 | Гайка наружная | |
| 20 | T***A | Уплотнение штока | |
| 21 | 1***2 | Направляющая штока | |
| 22 | 0***1 | Букса | |
| 23 | D***6 | Уплотнение поршня | |
| 24 | 0***1 | Поршень | |
| 25 | 0***2 | Букса | |
| 26 | М***9 | Винт | |
| 27 | Е***5 | Грязесъемник | |
| 28 | Е***5 | Уплотнение | |
| 29 | Е***8 | Кольцо | |
| 30 | Е***0 | Кольцо | |
| 31 | Е***5 | Уплотнение | |
| 32 | 0***2 | Поршень | |
| 33 | B***9 | Винт |
