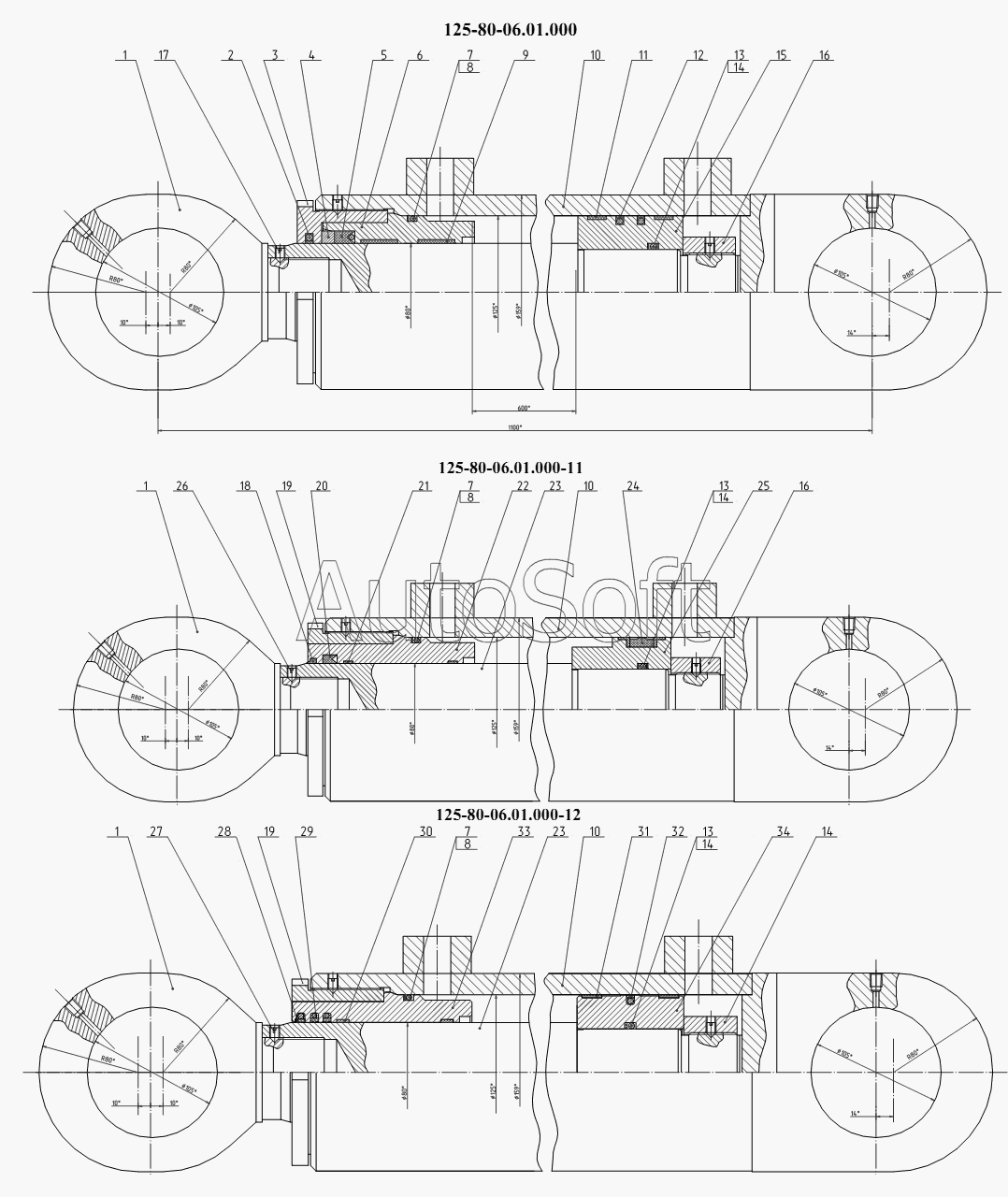

Каталог запасных частей к технике: ТВЭКС ЕК-12 (2007) (2007). 125-80-06.01.000-01, 125-80-06.01.000-11, 125-80-06.01.000-12 Гидроцилиндр сложения стрелы (с уплотнениями «Элконт»)
25
15
16
16
17
18
19
19
20
21
22
23
23
24
14
14
14
14
26
27
28
29
30
31
32
33
34
7
7
7
2
2
2
2
2
2
3
4
5
6
1
1
1
8
8
8
9
9
10
10
10
10
11
11
12
13
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Э***1 | Проушина | |
| 2 | 0***0 | Грязесъемник ГСВ-80 | |
| 2 | 0***0 | Грязесъемник ГСВ-80 | |
| 2 | 0***0 | Шнур диаметром. 4,6 L=295 мм (материал: резина 7-ИРП-1078А ТУ38005.204-84) | |
| 2 | 0***0 | Кольцо | |
| 2 | 0***2 | Кольцо | |
| 2 | Е***0 | Грязесъемник | |
| 3 | Э***2 | Гайка наружная | |
| 4 | Э***1 | Кольцо | |
| 5 | Е***4 | Манжета | |
| 6 | Э***1 | Букса | |
| 7 | Э***3 | Кольцо защитное | |
| 8 | 1***2 | Кольцо | |
| 9 | 0***0 | Опорно-направляющее кольцо | |
| 9 | Е***0 | Опорно-направляющее кольцо | |
| 10 | 1***0 | Цилиндр | |
| 10 | 1***0 | Цилиндр | |
| 11 | 0***5 | Опорно-направляющее кольцо | |
| 11 | Е***0 | Опорно-направляющее кольцо | |
| 12 | Е***5 | Уплотнение | |
| 13 | Э***2 | Кольцо защитное | |
| 14 | 0***2 | Кольцо | |
| 15 | Э***1 | Поршень | |
| 16 | Э***0 | Гайка | |
| 17 | В***9 | Винт | |
| 18 | P***0 | Грязесъемник | |
| 19 | Э***1 | Гайка наружная | |
| 20 | T***A | Уплотнение штока | |
| 21 | 1***2 | Направляющая штока | |
| 22 | Э***1 | Букса | |
| 23 | 1***0 | Шток | |
| 24 | D***8 | Уплотнение поршня | |
| 25 | Э***1 | Поршень | |
| 26 | М***9 | Винт | |
| 27 | М***6 | Винт | |
| 28 | Е***5 | Грязесъемник | |
| 29 | Е***5 | Уплотнение | |
| 30 | Е***5 | Кольцо | |
| 31 | Е***5 | Кольцо | |
| 32 | Е***5 | Уплотнение | |
| 33 | Э***2 | Букса | |
| 34 | Э***2 | Поршень |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
