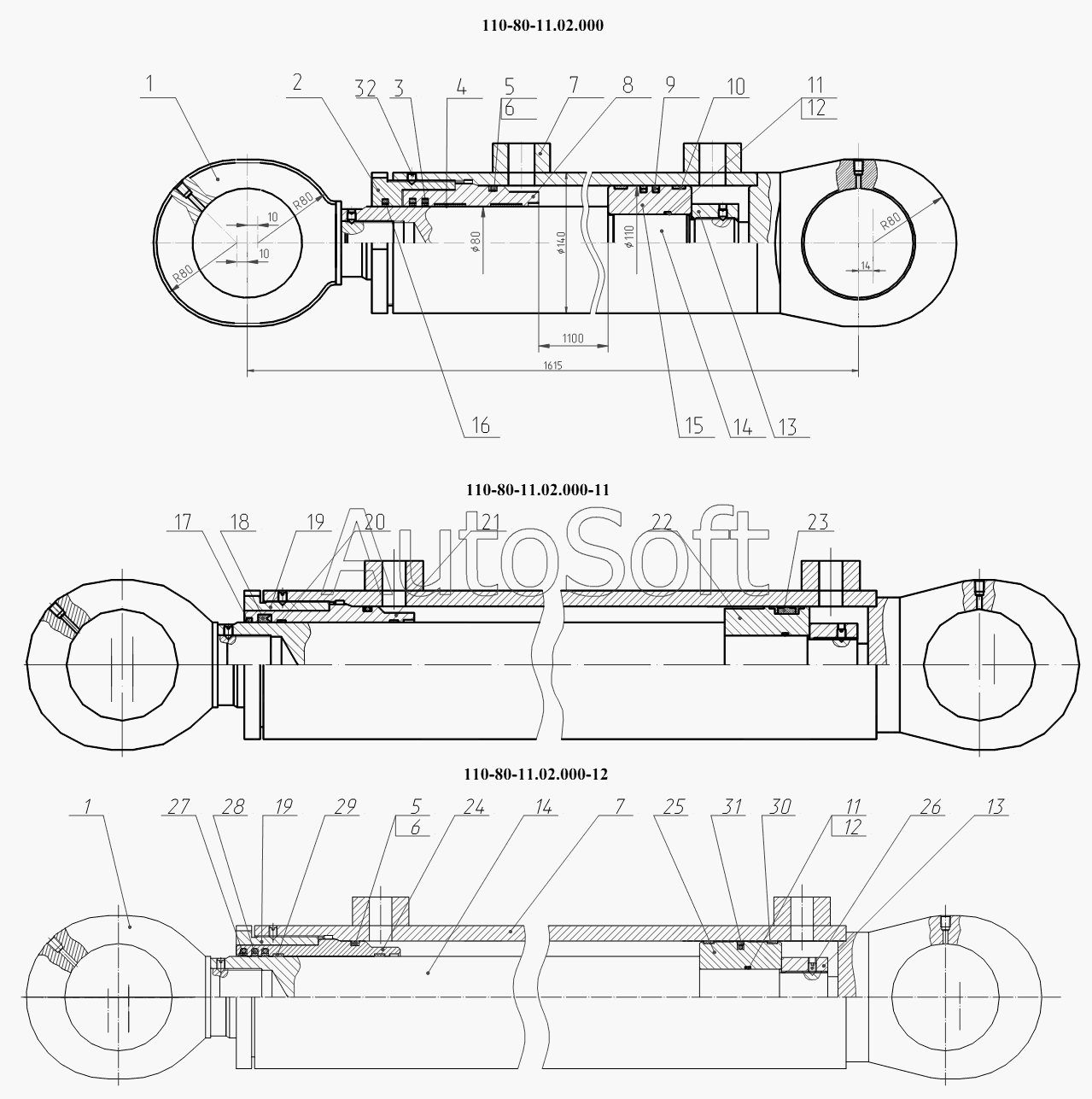

Каталог запасных частей к технике: ТВЭКС ЕК-12 (2007) (2007). 110-80-11.02.000, 110-80-11.02.000-11, 110-80-11.02.00-12 Гидроцилиндр
1
1
2
3
4
4
5
5
6
6
7
7
8
9
10
10
11
11
12
12
13
13
14
14
15
16
16
16
16
16
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Э***1 | Проушина | |
| 2 | 1***2 | Гайка наружная | |
| 3 | Е***3 | Уплотнение | |
| 4 | 0***0 | Опорно-направляющее кольцо | |
| 4 | Е***0 | Опорно-направляющее кольцо | |
| 5 | 3***8 | Кольцо защитное | |
| 6 | 1***3 | Кольцо | |
| 7 | 1***0 | Цилиндр | |
| 8 | 1***4 | Букса | |
| 9 | Е***0 | Уплотнение | |
| 10 | 0***0 | Кольцо опорно-направляющее КОН-110 | |
| 10 | Е***0 | Кольцо | |
| 11 | Э***9 | Кольцо защитное | |
| 12 | 0***3 | Кольцо | |
| 13 | 0***9 | Гайка | |
| 14 | 1***5 | Шток | |
| 15 | 3***6 | Поршень | |
| 16 | 0***0 | Грязесъемник ГСВ-80 | |
| 16 | 0***0 | Грязесъемник ГСВ-80 | |
| 16 | 0***0 | Шнур диаметром. 4,6 L=295 мм (материал: резина 7-ИРП-1078А ТУ38005.204-84) | |
| 16 | 0***0 | Кольцо | |
| 16 | 0***3 | Кольцо | |
| 16 | Е***0 | Грязесъемник | |
| 17 | P***0 | Грязесъемник | |
| 18 | T***A | Уплотнение штока | |
| 19 | 3***1 | Гайка наружная | |
| 20 | 1***2 | Направляющая штока | |
| 21 | 1***1 | Букса | |
| 22 | 3***1 | Поршень | |
| 23 | D***6 | Уплотнение поршня | |
| 24 | 1***2 | Букса | |
| 25 | 3***2 | Поршень | |
| 26 | M***9 | Винт | |
| 27 | Е***5 | Грязесъемник | |
| 28 | Е***5 | Уплотнение | |
| 29 | Е***5 | Кольцо | |
| 30 | Е***0 | Кольцо | |
| 31 | Е***5 | Уплотнение | |
| 32 | В***9 | Винт |
