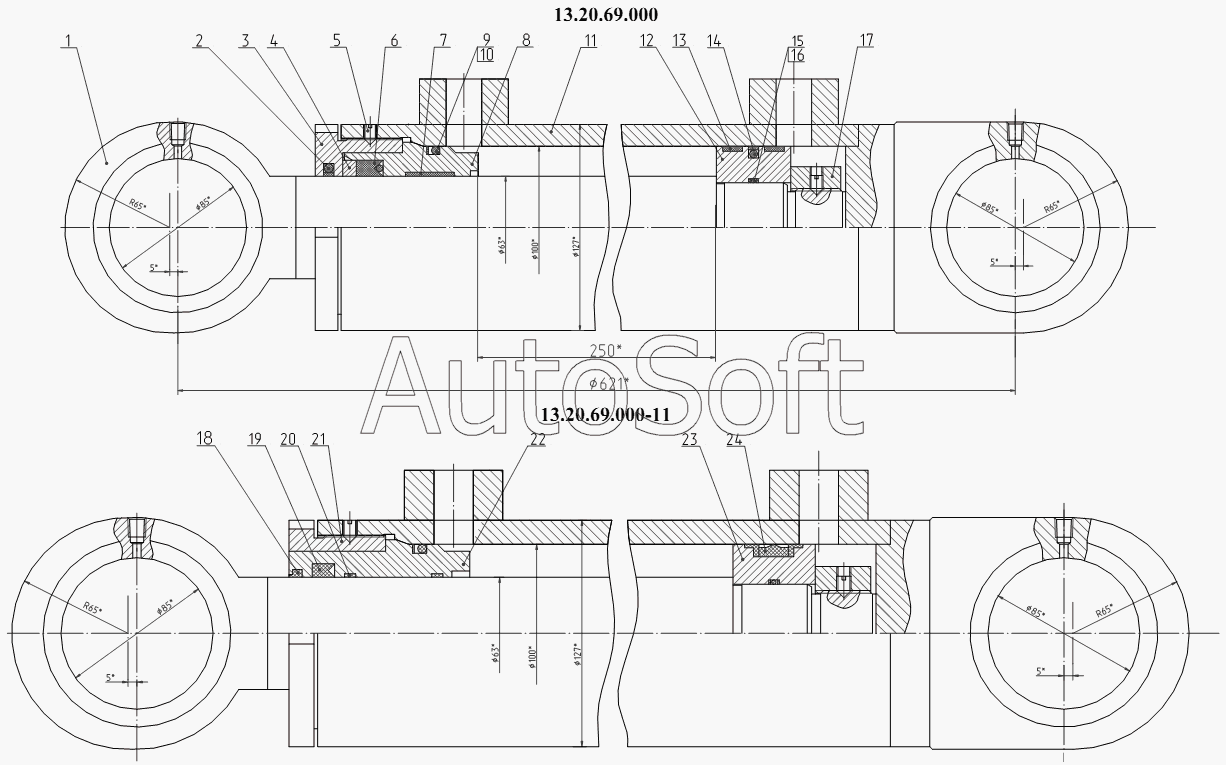

Каталог запасных частей к технике: ТВЭКС ЕК-12 (2007) (2007). 13.20.69.000, 13.20.69.000-11 (100х63х250) Гидроцилиндр (с уплотнениями Элконт, ГидраПак)
1
2
2
2
2
2
3
4
5
6
7
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Шток сварной | |
| 2 | 0***3 | Грязесъемник ГСВ-63 | |
| 2 | 0***3 | Грязесъемник ГСВ-63 | |
| 2 | 0***3 | Шнур 04,6 L=235 мм (материал: резина 7-ИРП-1078А ТУЗ8005.204-84) | |
| 2 | 0***3 | Кольцо | |
| 2 | Е***1 | Грязесъемник | |
| 3 | 1***2 | Гайка внутренняя | |
| 4 | 1***3 | Кольцо | |
| 5 | В***9 | Винт | |
| 6 | Е***4 | Манжета | |
| 7 | 0***3 | Кольцо опорно-направляющее КОВ63 | |
| 7 | Е***5 | Кольцо | |
| 8 | 1***1 | Букса | |
| 9 | 0***3 | Кольцо | |
| 10 | 1***7 | Кольцо защитное | |
| 11 | 1***0 | Цилиндр сварной | |
| 12 | 1***3 | Поршень | |
| 13 | 0***0 | Кольцо опорно-направляющее КОН100 | |
| 13 | Е***0 | Кольцо поршня опорно-направляющее | |
| 14 | Е***5 | Уплотнение | |
| 15 | Э***9 | Кольцо защитное | |
| 16 | 0***3 | Кольцо | |
| 17 | 1***1 | Гайка | |
| 18 | P***3 | Грязесъемник | |
| 19 | T***A | Уплотнение штока | |
| 20 | 1***2 | Направляющая штока | |
| 21 | 1***1 | Гайка наружная | |
| 22 | 1***1 | Букса | |
| 23 | 1***1 | Поршень | |
| 24 | D***6 | Уплотнение поршня |
