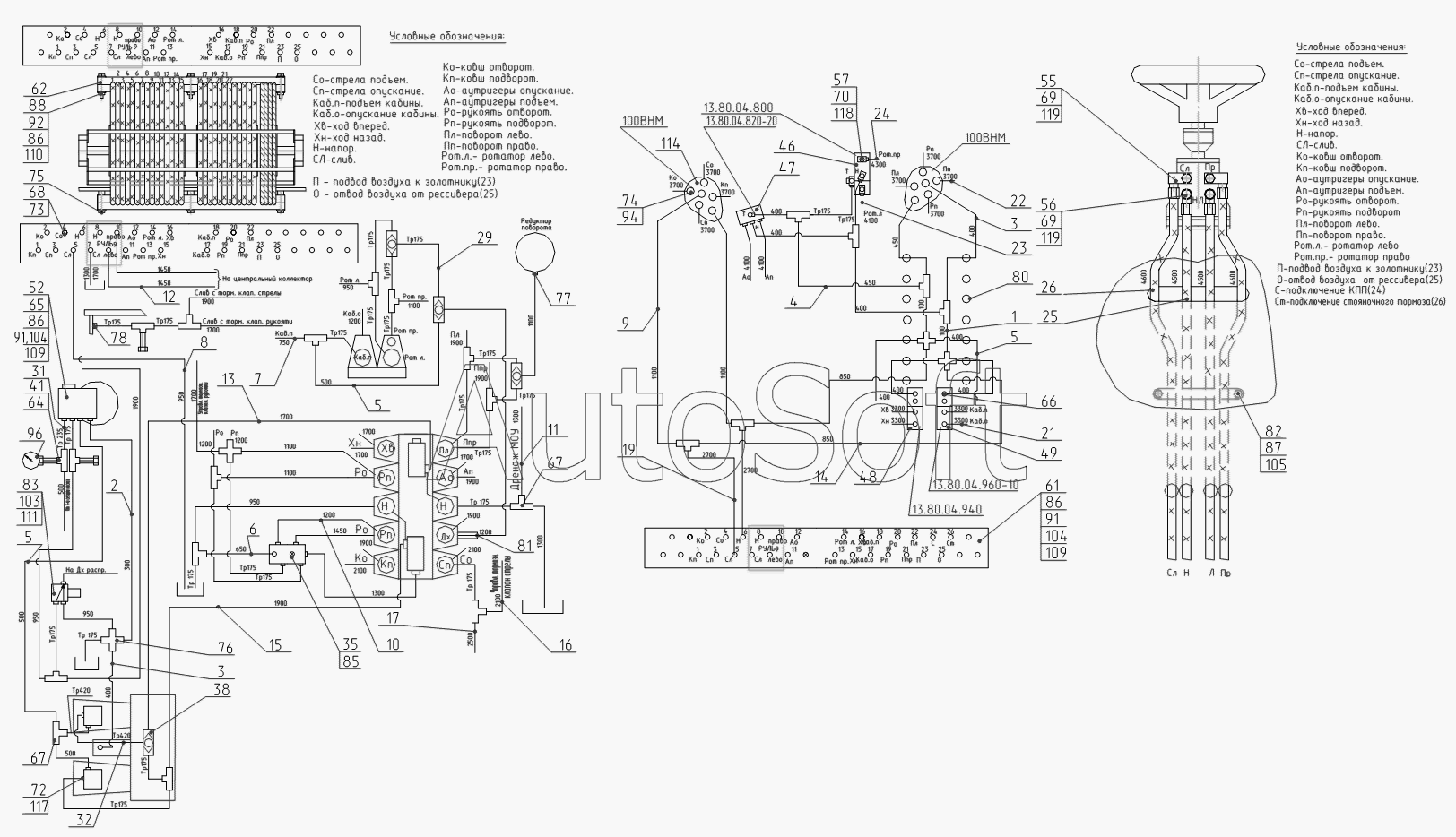

Каталог запасных частей к технике: ТВЭКС E185W (ЕК-18) (2008). Гидроуправление на поворотной платформе (монтажная схема)
74
85
83
82
81
80
78
77
76
75
86
86
86
73
72
70
69
69
68
67
67
66
65
64
105
13.80.04.820-20
100ВНМ
100ВНМ
119
119
118
117
114
111
110
109
109
62
104
104
103
96
94
92
91
91
88
87
11
22
21
19
17
16
15
14
13
12
23
10
9
8
7
6
5
5
5
5
4
3
2
41
61
57
56
55
52
49
49
48
48
47
46
46
1
38
35
32
31
29
26
25
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100ВНМ | 1***М | Блок управления | |
| 13.80.04.820-20 | 1***0 | Блок управления | |
| 1 | Э***0 | Рукав (L=100мм) | |
| 2 | Э***0 | Рукав L=300 мм | |
| 3 | Э***0 | Рукав L=400 мм | |
| 4 | Э***0 | Рукав L=450 мм | |
| 5 | Э***0 | Рукав L=500 мм | |
| 6 | Э***0 | Рукав L=650 мм | |
| 7 | Э***0 | Рукав L=750 мм | |
| 8 | Э***0 | Рукав L=950 мм | |
| 9 | Э***0 | Рукав L= 1100 мм | |
| 10 | Э***0 | Рукав L=1200 мм | |
| 11 | Э***0 | Рукав L=1300 мм | |
| 12 | Э***0 | Рукав (L=1450 мм) | |
| 13 | Э***0 | Рукав L=1700 мм | |
| 14 | Э***0 | Рукав L=850 мм | |
| 15 | Э***0 | Рукав L=1900 мм | |
| 16 | Э***0 | Рукав (L=2100 мм) | |
| 17 | Э***0 | Рукав L=2500 мм | |
| 19 | Э***0 | Рукав (L=2700мм) | |
| 21 | Э***0 | Рукав L=3300 мм | |
| 22 | Э***0 | Рукав (L=3700мм) | |
| 23 | Э***0 | Рукав (L=4100мм) | |
| 24 | Э***5 | Рукав (L=4300мм) | |
| 25 | Э***0 | Рукав (L=4500мм) | |
| 26 | Э***5 | Рукав (L=4600мм) | |
| 29 | Э***0 | Трубопровод | |
| 31 | Э***0 | Трубопровод | |
| 32 | Э***0 | Трубопровод L=420 mm | |
| 35 | Э***0 | Гидрораспределитель | |
| 38 | Э***0 | Клапан «ИЛИ» | |
| 41 | Э***0 | Включатель манометра | |
| 46 | 1***0 | Блок управления | |
| 47 | 1***0 | Блок управления | |
| 48 | 1***0 | Блок управления | |
| 49 | 1***0 | Блок управления | |
| 52 | 6***0 | Пневмогидроаккумулятор | |
| 55 | 0***0 | Переходник | |
| 56 | 0***0 | Переходник | |
| 57 | 0***0 | Переходник | |
| 61 | 3***0 | Планка | |
| 62 | 3***3 | Планка | |
| 64 | Э***6 | Тройник | |
| 65 | Э***8 | Хомут | |
| 66 | Э***5 | Штуцер | |
| 67 | Э***4 | Тройник | |
| 68 | Э***5 | Штуцер | |
| 69 | 0***2 | Болт | |
| 70 | 0***1 | Болт | |
| 72 | Э***5 | Штуцер | |
| 73 | Э***8 | Гайка | |
| 74 | 5***5 | Штуцер | |
| 75 | 3***4 | Шпилька | |
| 76 | Э***3 | Крестовина | |
| 77 | 2***1 | Штуцер дроссельный | |
| 78 | Э***4 | Штуцер | |
| 80 | Э***0 | Втулка предохранительная | |
| 81 | 3***2 | Чехол | |
| 82 | 1***1 | Планка | |
| 83 | М***6 | Болт | |
| 85 | М***6 | Болт | |
| 86 | М***6 | Болт | |
| 87 | М***6 | Болт | |
| 88 | М***6 | Болт | |
| 91 | М***6 | Гайка | |
| 92 | М***6 | Гайка | |
| 94 | 0***3 | Кольцо | |
| 96 | Т***7 | Манометр | |
| 97 | Т***7 | Манометр | |
| 103 | 6***6 | Шайба | |
| 104 | 8***6 | Шайба | |
| 105 | 1***6 | Шайба | |
| 109 | С***9 | Шайба | |
| 110 | С***9 | Шайба | |
| 111 | Г***1 | Гидрораспределитель | |
| 114 | 1***1 | Блок управления | |
| 117 | 4***0 | Прокладка | |
| 118 | 4***0 | Прокладка | |
| 119 | 4***0 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
