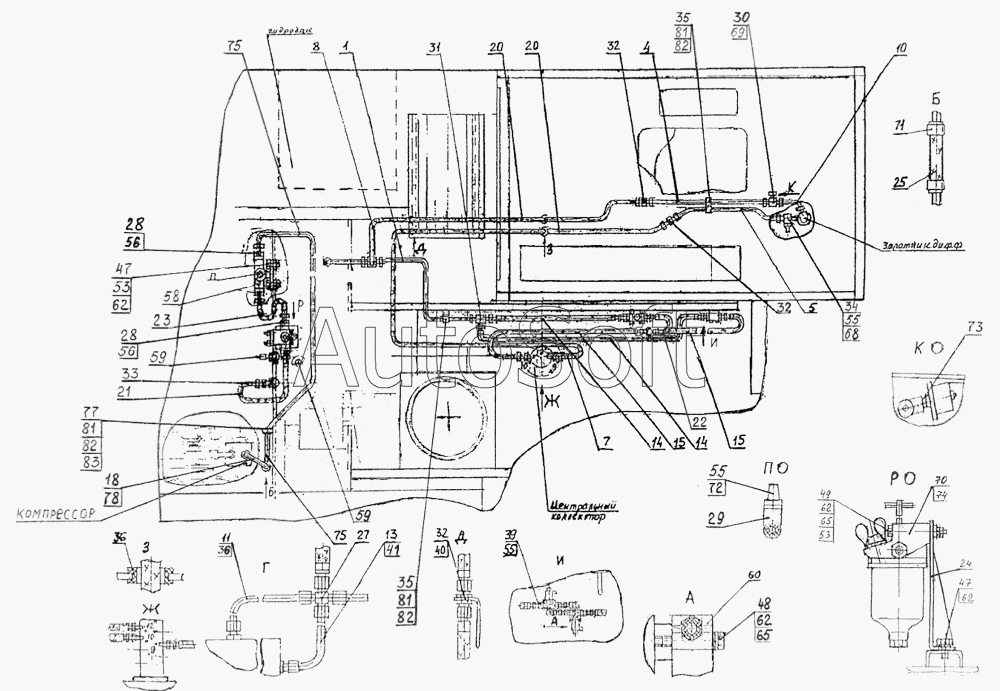

Каталог запасных частей к технике: ТВЭКС E185W (ЕК-18) (2008). Пневмоуправление на поворотной платформе
1
4
5
7
8
10
11
13
14
14
15
15
18
20
20
21
22
23
24
25
27
28
28
29
30
31
32
32
32
33
34
35
35
36
36
39
40
41
47
47
48
49
53
53
55
55
55
56
56
58
59
59
60
62
62
62
62
65
65
68
69
70
71
72
73
74
75
75
77
78
81
81
81
82
82
82
83
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Трубопровод | |
| 4 | 3***0 | Трубопровод | |
| 5 | 3***0 | Трубопровод | |
| 7 | 3***0 | Шланг | |
| 8 | 3***0 | Шланг | |
| 10 | 3***0 | Трубопровод | |
| 11 | 3***0 | Трубопровод | |
| 13 | 3***0 | Трубопровод | |
| 14 | 3***0 | Шланг | |
| 15 | 3***0 | Шланг | |
| 18 | 1***0 | Трубопровод | |
| 20 | Э***0 | Шланг | |
| 21 | 3***0 | Шланг | |
| 22 | 3***0 | Трубопровод | |
| 23 | 3***0 | Шланг | |
| 24 | 3***0 | Стойка | |
| 25 | 3***1 | Рукав 12х20-1,6В ГОСТ 10362-76 L=110+/-5 мм | |
| 27 | Э***3 | Крестовина | |
| 28 | 3***2 | Штуцер | |
| 29 | 3***1 | Тройник | |
| 30 | Э***6 | Тройник | |
| 31 | Э***4 | Тройник | |
| 32 | Э***5 | Штуцер | |
| 33 | Э***2 | Штуцер | |
| 34 | Э***5 | Тройник | |
| 35 | Э***6 | Скоба | |
| 36 | Э***0 | Втулка предохранительная | |
| 39 | Э***5 | Штуцер | |
| 40 | 6***2 | Гайка | |
| 41 | Э***1 | Штуцер | |
| 47 | М***6 | Болт | |
| 48 | М***6 | Болт | |
| 49 | М***6 | Болт | |
| 53 | М***6 | Гайка | |
| 55 | 1***3 | Прокладка | |
| 56 | 2***3 | Прокладка | |
| 58 | 1***0 | Регулятор давления | |
| 59 | П***7 | Краник | |
| 60 | К***2 | Клапан электромагнитный | |
| 62 | 8***6 | Шайба | |
| 65 | С***9 | Шайба | |
| 68 | 2***0 | Датчик | |
| 69 | 1***9 | Датчик | |
| 70 | 1***0 | Предохранитель от замерзания | |
| 71 | 1***2 | Хомут | |
| 72 | 2***0 | Датчик аварийного давления воздуха | |
| 73 | Т***2 | Герметик | |
| 74 | Г***0 | Этиловый спирт | |
| 75 | 3***0 | Трубопровод | |
| 77 | Э***2 | Хомут | |
| 78 | Э***3 | Штуцер | |
| 81 | М***6 | Болт | |
| 82 | 1***6 | Шайба | |
| 83 | С***9 | Шайба |
