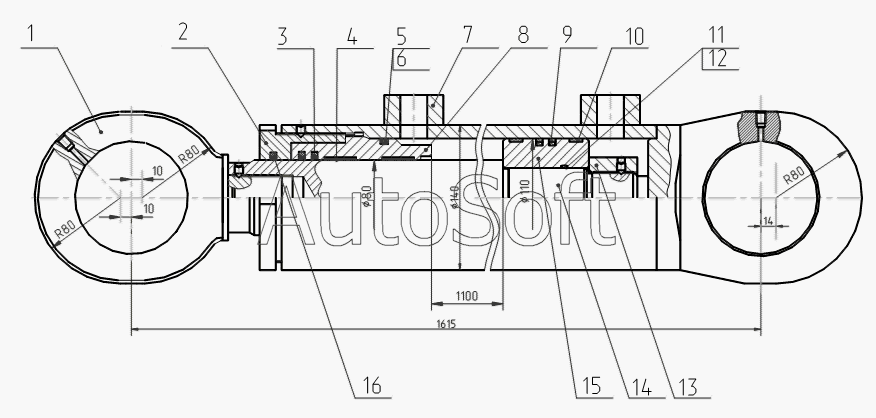

Каталог запасных частей к технике: ТВЭКС E185W (ЕК-18) (2008). Гидроцилиндр рукояти (с уплотнениями Элконт)
1
2
3
4
4
5
6
6
7
8
9
10
10
11
12
13
14
15
16
16
16
16
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Э***1 | Проушина | |
| 2 | 1***2 | Гайка наружная | |
| 3 | Е***3 | Уплотнение | |
| 4 | 0***0 | Опорно-направляющее кольцо | |
| 4 | Е***0 | Опорно-направляющее кольцо | |
| 5 | 3***8 | Кольцо защитное | |
| 6 | 1***2 | Кольцо | |
| 6 | Т***2 | Герметик | |
| 7 | 1***0 | Цилиндр | |
| 8 | 1***4 | Букса | |
| 9 | Е***0 | Уплотнение | |
| 10 | 0***0 | Кольцо опорно-направляющее КОН-110 | |
| 10 | Е***0 | Кольцо | |
| 11 | Э***9 | Кольцо защитное | |
| 12 | 0***3 | Кольцо | |
| 13 | 0***9 | Гайка | |
| 14 | 1***5 | Шток | |
| 15 | 3***6 | Поршень | |
| 16 | 0***0 | Грязесъемник ГСВ-80 | |
| 16 | 0***0 | Грязесъемник ГСВ-80 | |
| 16 | 0***0 | Шнур диаметром. 4,6 L=295 мм (материал: резина 7-ИРП-1078А ТУ38005.204-84) | |
| 16 | 0***0 | Кольцо | |
| 16 | 0***3 | Кольцо | |
| 16 | Е***0 | Грязесъемник | |
| 17 | В***6 | Винт |
