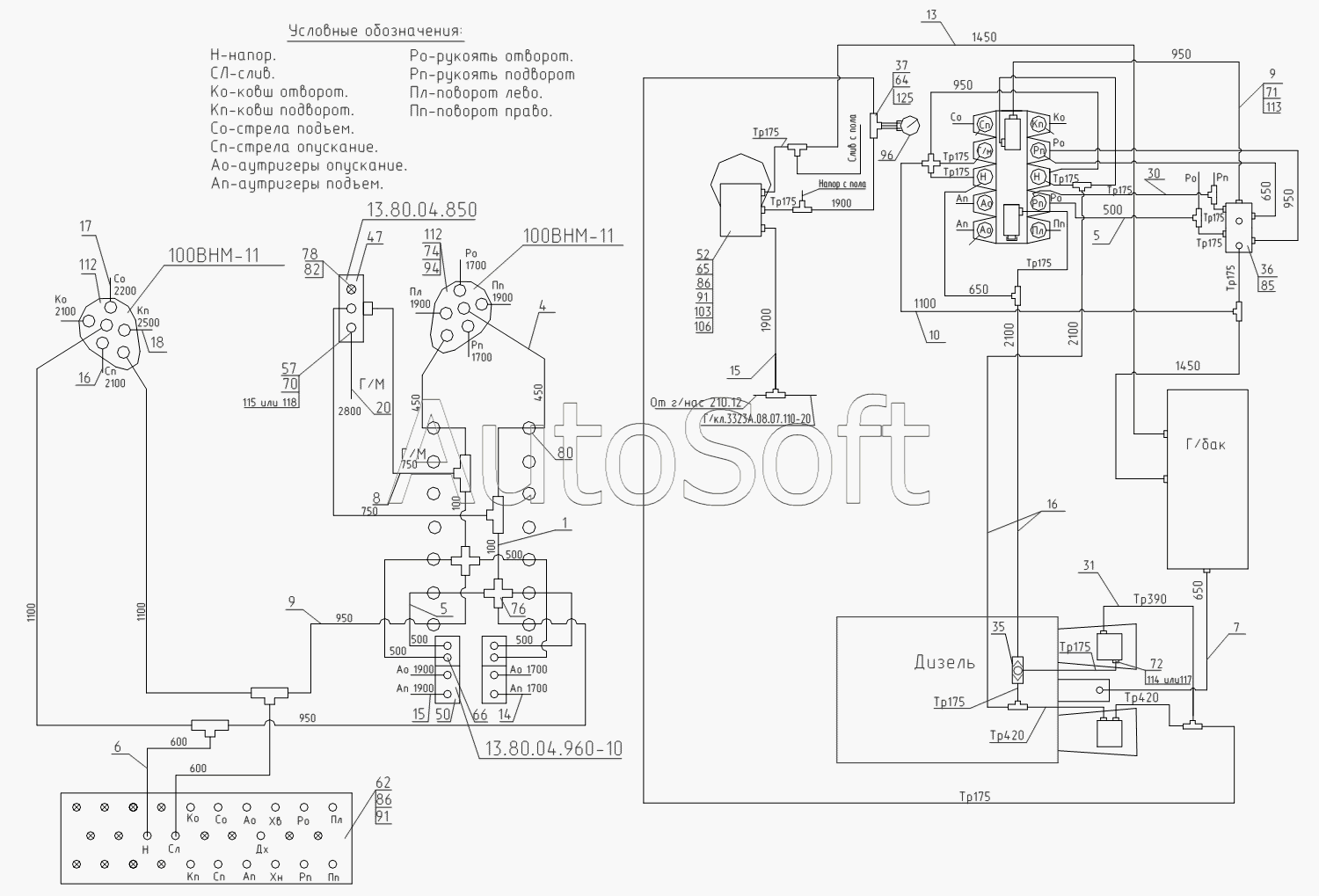

Каталог запасных частей к технике: ТВЭКС 5846ТМ (ЕА17) (2010). Гидроуправление на поворотной платформе (монтажная схема)
94
66
70
71
72
74
76
78
80
82
85
86
86
91
91
65
96
103
106
112
112
117
114
114
118
115
125
100ВНМ-11
100ВНМ-11
13.80.04.960-10
13.80.04.850
20
4
5
5
6
7
8
9
9
10
14
15
15
16
16
17
18
1
30
31
35
36
37
47
50
52
57
62
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100ВНМ-11 | 1***1 | Блок управления | |
| 13.80.04.850 | 1***0 | Блок управления | |
| 13.80.04.960-10 | 1***0 | Блок управления | |
| 1 | Э***0 | Рукав (L=100мм) | |
| 4 | Э***0 | Рукав L=450 мм | |
| 5 | Э***0 | Рукав L=500 мм | |
| 6 | Э***0 | Рукав (L=600 мм) | |
| 7 | Э***0 | Рукав L=650 мм | |
| 8 | Э***0 | Рукав L=750 мм | |
| 9 | Э***0 | Рукав L=950 мм | |
| 10 | Э***0 | Рукав L= 1100 мм | |
| 14 | Э***0 | Рукав L=1700 мм | |
| 15 | Э***0 | Рукав L=1900 мм | |
| 16 | Э***0 | Рукав (L=2100 мм) | |
| 17 | Э***0 | Рукав L=2200 мм | |
| 18 | Э***0 | Рукав L=2500 мм | |
| 20 | Э***0 | Рукав L=2800 мм | |
| 30 | Э***0 | Трубопровод L=175 мм | |
| 31 | Э***0 | Трубопровод L=390 мм | |
| 32 | Э***0 | Трубопровод L=420 mm | |
| 35 | Э***0 | Клапан «ИЛИ» | |
| 36 | Э***0 | Гидрораспределитель | |
| 37 | Э***0 | Включатель манометра | |
| 47 | 1***0 | Блок управления | |
| 50 | 1***0 | Блок управления | |
| 52 | 6***0 | Пневмогидроаккумулятор | |
| 57 | 0***0 | Переходник | |
| 62 | 3***1 | Планка | |
| 64 | Э***6 | Тройник | |
| 65 | Э***8 | Хомут | |
| 66 | Э***5 | Штуцер | |
| 67 | Э***4 | Тройник | |
| 70 | 0***1 | Болт | |
| 71 | 3***2 | Чехол | |
| 72 | Э***5 | Штуцер | |
| 74 | 5***5 | Штуцер | |
| 76 | Э***3 | Крестовина | |
| 78 | Э***3 | Заглушка | |
| 80 | Э***0 | Втулка предохранительная | |
| 82 | Э***3 | Гайка | |
| 85 | М***6 | Болт | |
| 86 | М***6 | Болт | |
| 91 | М***6 | Гайка | |
| 94 | 0***3 | Кольцо | |
| 96 | М***5 | Манометр | |
| 103 | 8***6 | Шайба | |
| 106 | С***9 | Шайба | |
| 112 | 1***1 | Блок управления | |
| 114 | 1***2 | Уплотнение | |
| 115 | 1***4 | Уплотнение | |
| 117 | 4***0 | Прокладка | |
| 118 | 4***0 | Прокладка | |
| 125 | Т***2 | Герметик |
