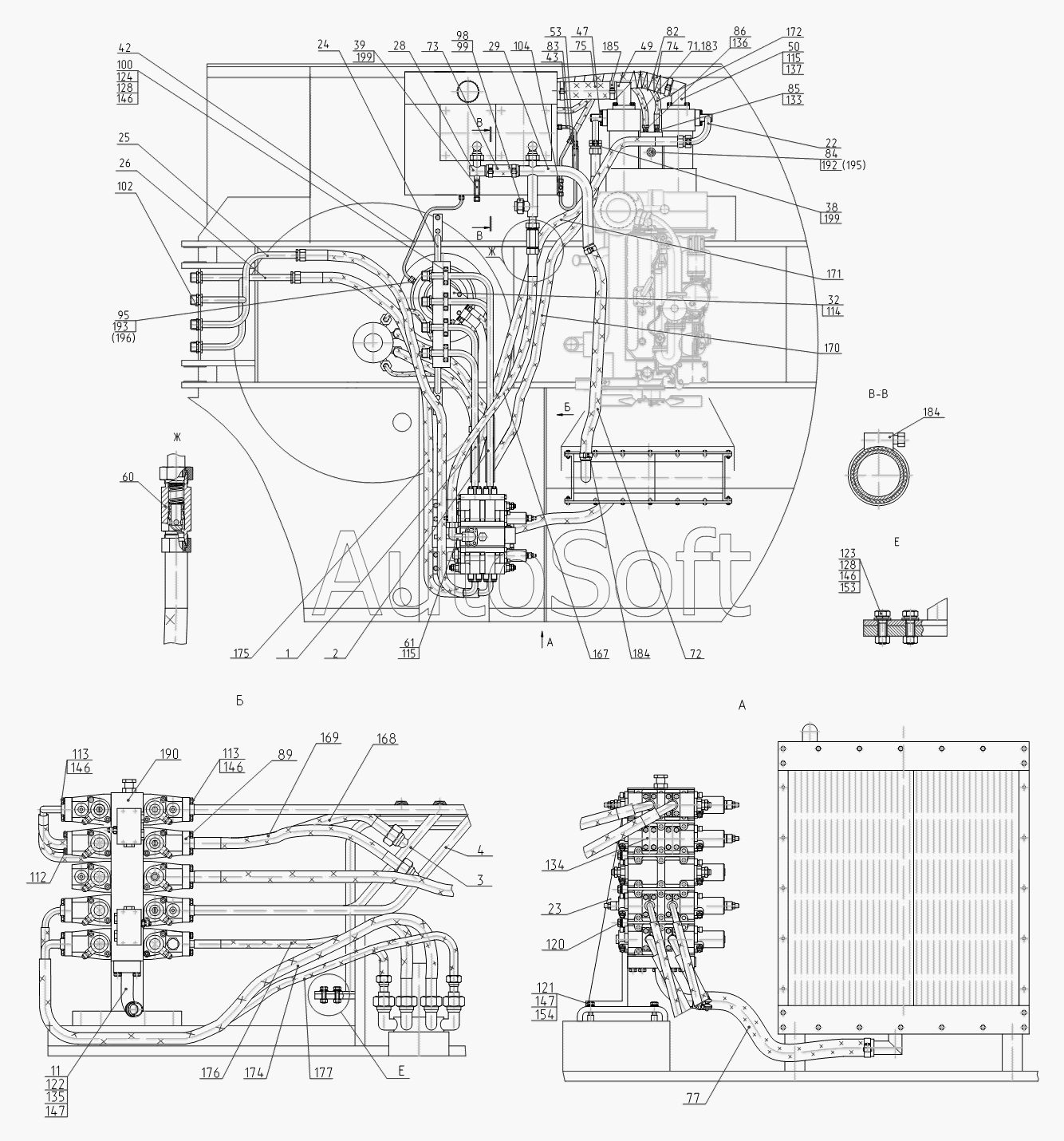

Каталог запасных частей к технике: ТВЭКС ЭОВ-3521 (2007). Трубопроводы на поворотной платформе
1
2
3
4
11
22
23
24
25
26
28
29
32
38
39
42
43
47
49
50
53
60
61
71
72
73
74
75
77
82
83
84
85
86
89
95
98
99
100
102
104
112
113
113
114
115
115
120
121
122
123
124
128
128
133
134
135
136
137
146
146
146
146
147
147
153
154
167
168
169
170
171
172
175
176
177
183
184
184
185
190
192
193
195
196
199
199
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Трубопровод | |
| 2 | 3***0 | Трубопровод | |
| 3 | 3***0 | Трубопровод | |
| 4 | 3***0 | Трубопровод | |
| 11 | 3***0 | Фланец сливной | |
| 22 | 3***0 | Трубопровод | |
| 23 | 3***0 | Кронштейн | |
| 24 | 3***0 | Кронштейн | |
| 25 | 3***0 | Трубопровод | |
| 26 | 3***0 | Трубопровод | |
| 28 | 3***0 | Трубопровод | |
| 29 | 3***0 | Трубопровод | |
| 32 | 4***0 | Блок переливных клапанов | |
| 38 | Э***0 | Включатель манометра | |
| 39 | Э***0 | Включатель манометра | |
| 42 | 3***0 | Трубопровод | |
| 43 | 3***0 | Трубопровод | |
| 47 | 3***0 | Трубопровод | |
| 49 | Э***0 | Патрубок | |
| 50 | Э***0 | Патрубок | |
| 53 | Э***0 | Клапан подпорный | |
| 60 | 3***0 | Клапан предохранительный | |
| 61 | 2***0 | Трубопровод | |
| 71 | 3***2 | Рукав 16х25-1,6 ГОСТ 10362-76 L=650 мм | |
| 72 | 3***4 | Рукав 40х51,5-1,6 ГОСТ 10362-76 L=1200 мм | |
| 73 | 3***5 | Рукав 40х51,5-1,6 ГОСТ 10362-76 L=120mm | |
| 74 | 3***6 | Рукав 65х77,5-0,89 ГОСТ 10362-76 L=500 мм | |
| 75 | 3***7 | Рукав 65х77,5-0,89 ГОСТ 10362-76 L=300 мм | |
| 77 | 0***2 | Рукав 40х51,5-1,6 ГОСТ 10362-76 L=710 мм | |
| 82 | 0***2 | Каркас | |
| 83 | Э***9 | Штуцер | |
| 84 | Э***5 | Штуцер | |
| 85 | Э***2 | Штуцер | |
| 86 | Э***3 | Штуцер | |
| 89 | Э***4 | Фланец | |
| 95 | Э***1 | Штуцер | |
| 98 | С***2 | Заглушка | |
| 99 | С***1 | Гайка накидная | |
| 100 | М***2 | Прижим | |
| 102 | Э***4 | Гайка | |
| 103 | Э***3 | Заглушка | |
| 104 | Э***2 | Тройник | |
| 112 | М***6 | Болт | |
| 113 | М***6 | Болт | |
| 114 | М***6 | Болт | |
| 115 | М***6 | Болт | |
| 120 | М***6 | Болт | |
| 121 | М***6 | Болт | |
| 122 | М***6 | Болт | |
| 123 | М***6 | Болт | |
| 124 | М***6 | Болт | |
| 128 | М***6 | Гайка | |
| 133 | 0***3 | Кольцо | |
| 134 | 0***3 | Кольцо | |
| 135 | 0***3 | Кольцо | |
| 136 | 0***3 | Кольцо | |
| 137 | 0***3 | Кольцо | |
| 146 | 1***6 | Шайба | |
| 147 | 1***6 | Шайба | |
| 153 | С***9 | Шайба | |
| 154 | С***9 | Шайба | |
| 167 | Р***У | РВД | |
| 168 | Р***У | РВД | |
| 169 | Р***У | РВД | |
| 170 | Р***У | РВД | |
| 171 | Р***У | РВД | |
| 172 | Р***У | РВД | |
| 175 | Р***У | РВД | |
| 176 | Р***У | РВД | |
| 177 | Р***У | РВД | |
| 180 | М***5 | Манометр | |
| 182 | М***5 | Манометр | |
| 183 | 1***8 | Хомут АВА | |
| 184 | 3***0 | Хомут | |
| 185 | 6***5 | Хомут | |
| 190 | 3***0 | Гидрораспределитель | |
| 192 | 4***0 | Прокладка | |
| 193 | 4***0 | Прокладка | |
| 195 | 1***/ | Уплотнение Guardex | |
| 196 | 1***/ | Уплотнение Guardex | |
| 199 | Т***2 | Герметик |
