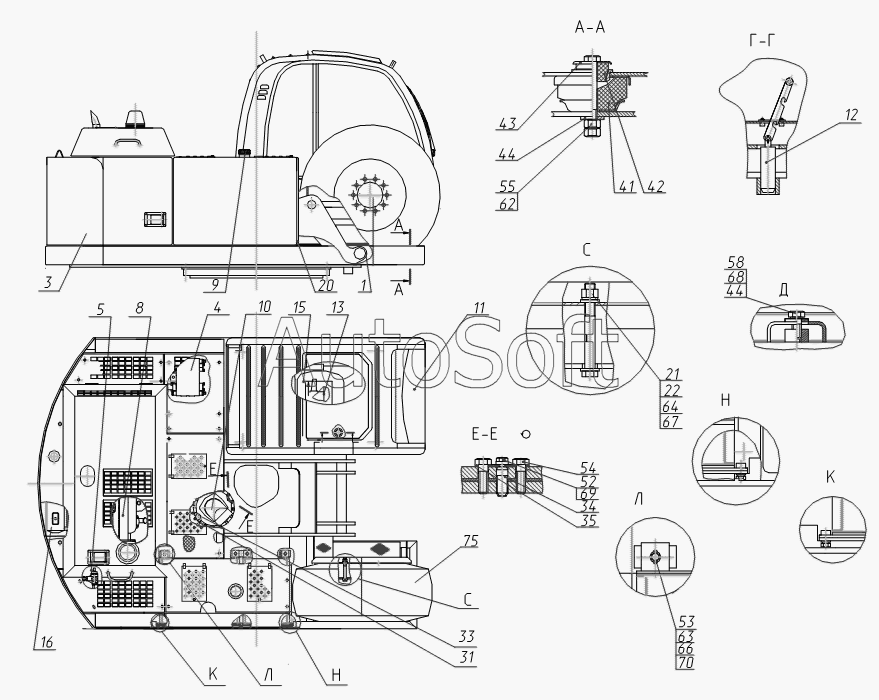

Каталог запасных частей к технике: ТВЭКС ЭОВ-3521М-1 (2007). Платформа поворотная с механизмами
1
3
4
5
8
9
10
11
12
13
15
16
20
21
22
33
34
35
41
42
43
44
44
52
53
54
55
58
62
63
64
66
67
68
69
70
75
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Платформа поворотная | |
| 3 | 4***0 | Капот | |
| 4 | 4***1 | Гидрооборудование на поворотной платформе | |
| 5 | 4***0 | Подача воздуха к гидромолоту | |
| 8 | 3***0 | Установка силовая с двигателем | |
| 9 | 4***0 | Бак топливный | |
| 10 | 3***0 | Механизм поворота | |
| 11 | 3***0 | Кабина | |
| 12 | 3***0 | Установка стопора | |
| 13 | 3***0 | Установка отопителя | |
| 15 | 2***0 | Управление экскаватором | |
| 16 | 6***0 | Установка подогревателя | |
| 20 | 4***1 | Панель | |
| 21 | 4***1 | Болт | |
| 22 | 4***1 | Болт | |
| 33 | 3***3 | Штифт | |
| 34 | 3***4 | Штифт | |
| 35 | 3***5 | Накладка | |
| 41 | 0***7 | Амортизатор | |
| 42 | 0***8 | Амортизатор | |
| 43 | 0***9 | Крышка | |
| 44 | 0***7 | Амортизатор | |
| 52 | М***6 | Болт | |
| 53 | М***6 | Болт | |
| 54 | М***6 | Болт | |
| 55 | М***6 | Болт | |
| 58 | М***6 | Болт | |
| 62 | М***6 | Гайка | |
| 63 | М***6 | Гайка | |
| 64 | М***6 | Гайка | |
| 66 | 1***6 | Шайба | |
| 67 | 2***6 | Шайба | |
| 68 | 1***6 | Шайба | |
| 69 | С***9 | Шайба | |
| 70 | С***9 | Шайба | |
| 75 | К***о | Колесо запасное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
