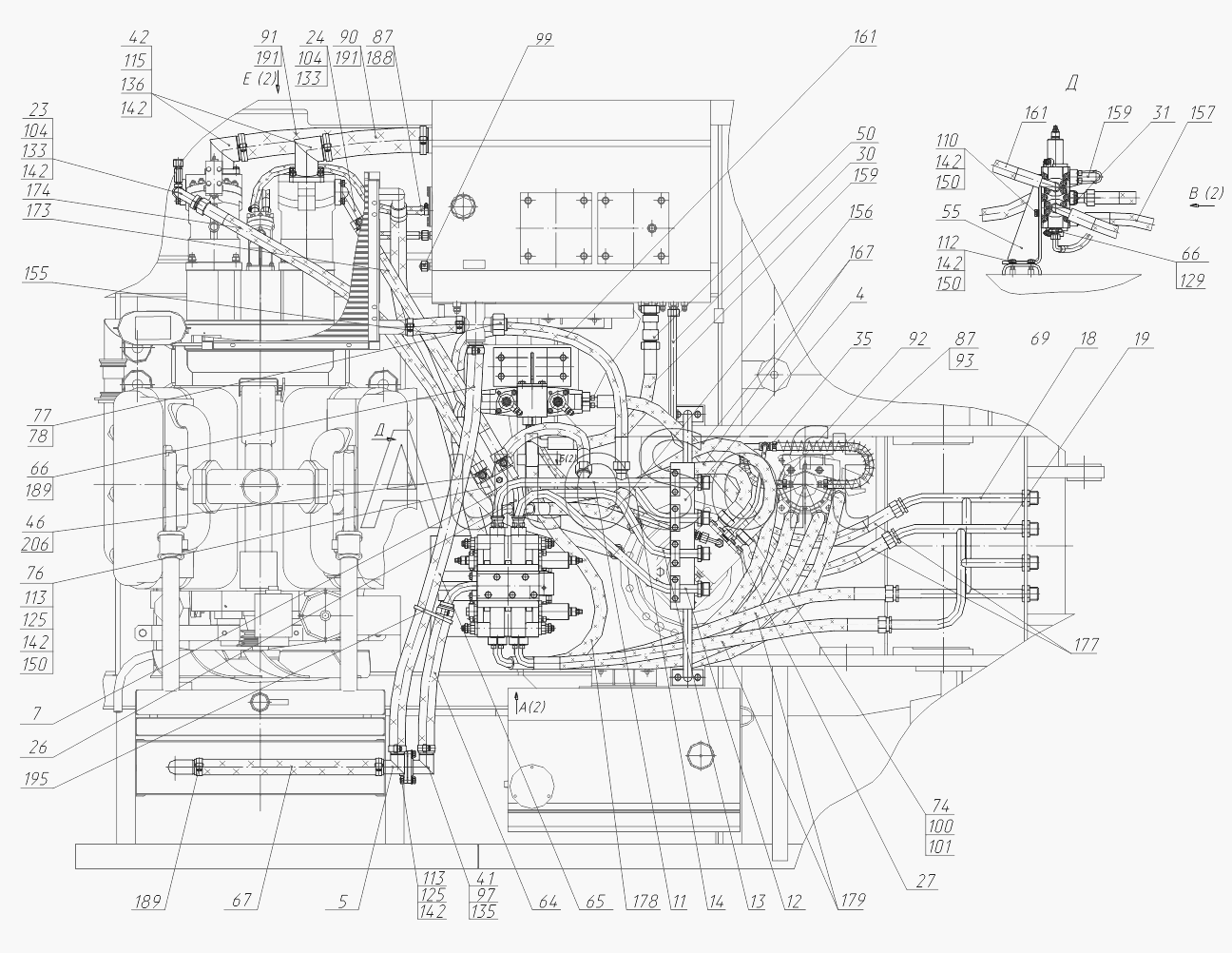

Каталог запасных частей к технике: ТВЭКС ЕТ-20-20 (2012). 220-20-80.01.000-20 Трубопроводы на поворотной платформе
142
142
142
142
142
142
136
135
133
133
129
125
125
113
113
112
110
104
104
99
174
206
195
191
191
189
189
188
179
178
177
97
173
167
161
161
159
159
157
155
150
150
150
55
50
46
42
41
35
31
30
26
24
23
19
18
14
13
12
11
7
5
4
93
92
91
90
87
87
78
77
76
67
66
66
65
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Трубопровод | |
| 4 | 3***0 | Кронштейн | |
| 5 | 3***0 | Трубопровод | |
| 7 | 3***0 | Трубопровод | |
| 11 | 3***0 | Трубопровод | |
| 12 | 3***0 | Трубопровод | |
| 13 | 3***0 | Трубопровод | |
| 14 | 3***0 | Трубопровод | |
| 18 | 3***0 | Трубопровод | |
| 19 | 3***0 | Трубопровод | |
| 23 | 2***0 | Трубопровод | |
| 24 | 2***0 | Трубопровод | |
| 25 | 2***0 | Фланец сварной | |
| 26 | 2***0 | Трубопровод | |
| 30 | 2***0 | Трубопровод | |
| 31 | 3***0 | Переходник | |
| 35 | 3***0 | Трубопровод (12х1) | |
| 37 | 3***0 | Трубопровод | |
| 41 | 0***0 | Трубопровод | |
| 42 | 4***0 | Патрубок | |
| 46 | Э***0 | Включатель манометра | |
| 50 | 3***0 | Клапан предохранительный | |
| 54 | 3***0 | Кронштейн | |
| 55 | 2***0 | Кронштейн | |
| 57 | 5***0 | Блок переливных клапанов | |
| 58 | Э***0 | Клапан предохранительный | |
| 59 | Э***0 | Клапан подпорный | |
| 63 | 3***2 | Рукав 40х51-1.6 | |
| 64 | 3***3 | Рукав 40х51-1.6 | |
| 65 | 3***4 | Рукав 40х51-1.6 | |
| 66 | 3***5 | Рукав 40х51-1.6 | |
| 67 | 3***6 | Рукав 40х51-1.6 | |
| 76 | Э***6 | Скоба | |
| 77 | С***1 | Гайка накидная | |
| 78 | С***2 | Заглушка | |
| 82 | Э***3 | Штуцер | |
| 83 | Э***5 | Штуцер | |
| 84 | Э***2 | Штуцер | |
| 85 | Э***1 | Штуцер | |
| 86 | Э***4 | Штуцер | |
| 87 | 2***6 | Рукав 16х25-1.6 | |
| 90 | 2***2 | Рукав 16х25-1.6 | |
| 91 | 2***3 | Рукав 16х25-1.6 | |
| 92 | 2***1 | Рукав 16х25-1,6 ГОСТ 10362-76 L=250 мм | |
| 93 | 3***1 | Оплетка | |
| 94 | 3***0 | Тройник | |
| 96 | 3***0 | Штуцер | |
| 97 | Э***0 | Полукольцо | |
| 98 | М***2 | Прижим | |
| 99 | Э***1 | Гайка накидная | |
| 102 | Э***4 | Гайка | |
| 103 | М***6 | Болт | |
| 104 | М***6 | Болт | |
| 108 | М***6 | Болт | |
| 109 | М***6 | Болт | |
| 110 | М***6 | Болт | |
| 112 | М***6 | Болт | |
| 113 | М***6 | Болт | |
| 119 | М***6 | Винт | |
| 124 | М***6 | Гайка | |
| 125 | М***6 | Гайка | |
| 127 | 0***3 | Кольцо | |
| 129 | 0***3 | Кольцо | |
| 131 | 0***3 | Кольцо | |
| 133 | 0***3 | Кольцо | |
| 135 | 0***3 | Кольцо | |
| 136 | 0***3 | Кольцо | |
| 139 | 1***3 | Прокладка | |
| 141 | 1***6 | Шайба | |
| 142 | 1***6 | Шайба | |
| 149 | С***9 | Шайба | |
| 150 | С***9 | Шайба | |
| 154 | 1***У | РВД | |
| 155 | 1***У | РВД | |
| 157 | 1***У | РВД | |
| 158 | 2***У | РВД | |
| 159 | 2***У | РВД | |
| 161 | 2***У | РВД | |
| 162 | 2***У | РВД | |
| 167 | 2***У | РВД | |
| 173 | 2***У | РВД | |
| 174 | 2***У | РВД | |
| 177 | 2***У | РВД | |
| 178 | 2***У | РВД | |
| 179 | 2***У | РВД | |
| 180 | 2***У | РВД | |
| 184 | 6***4 | Полуфланец FLH-6 | |
| 188 | 1***8 | Хомут АВА | |
| 189 | 3***0 | Хомут | |
| 191 | 8***2 | Хомут АВА | |
| 195 | Д***0 | Хомут пластиковый | |
| 197 | 4***0 | Прокладка | |
| 198 | 4***0 | Прокладка | |
| 206 | L***2 | Герметик Loctite-542 |
