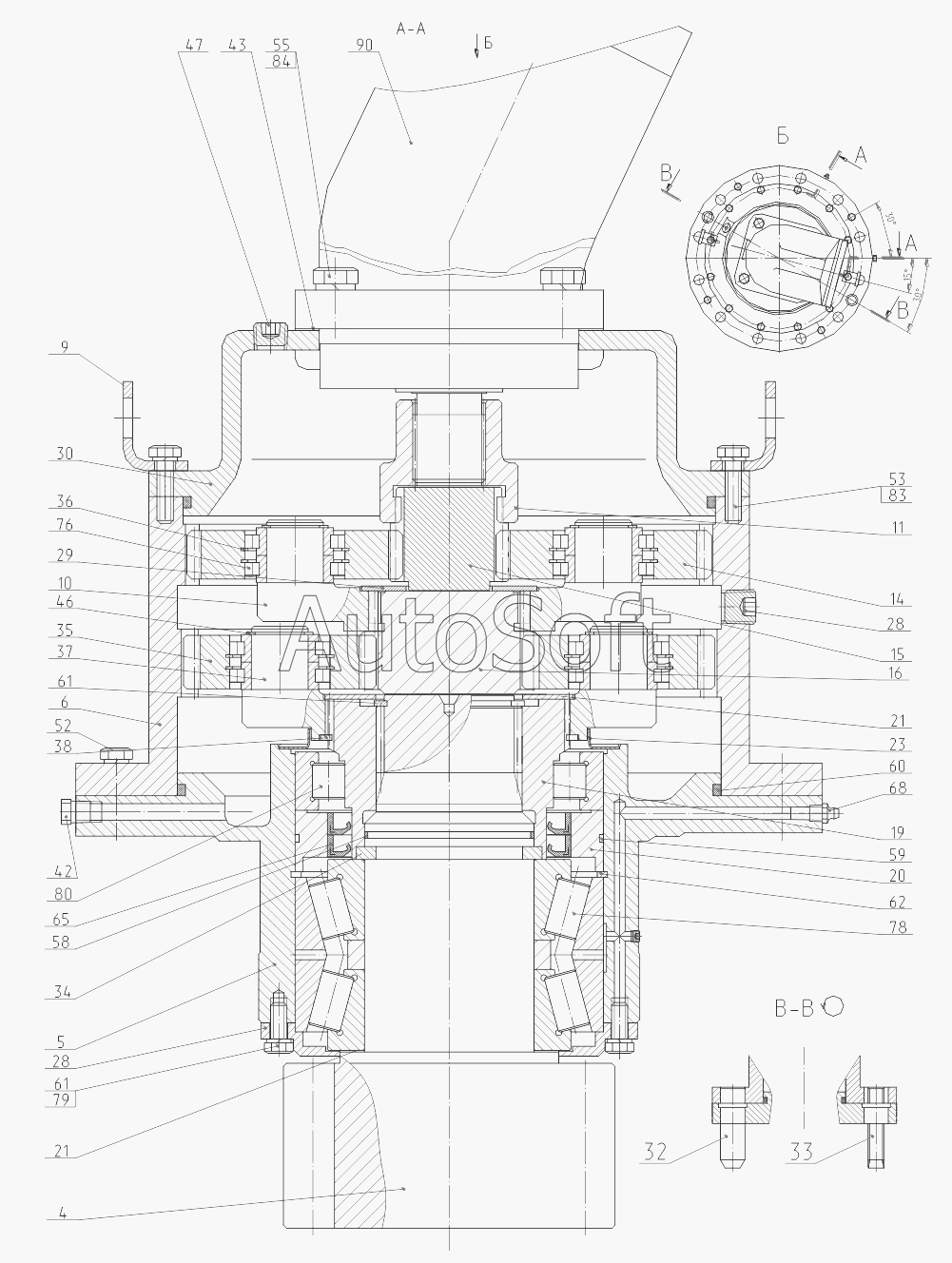

Каталог запасных частей к технике: ТВЭКС ЕТ-20-20 (2012). 320-10-07.00.000 Механизм поворота c гидромотором “Bosch-Rexroth”
4
5
6
9
10
11
14
15
16
19
20
21
21
23
28
28
29
30
32
33
34
35
36
37
38
42
43
46
47
52
53
55
58
59
60
61
61
62
65
68
76
78
80
83
84
90
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4 | 2***0 | Вал-шестерня | |
| 5 | 2***0 | Корпус | |
| 6 | 2***3 | Корпус | |
| 9 | 2***4 | Корпус тормоза | |
| 10 | 2***5 | Водило | |
| 11 | 2***6 | Шкив тормозной | |
| 14 | 2***7 | Сателлит | |
| 15 | 2***8 | Шестерня солнечная | |
| 16 | 2***9 | Шестерня солнечная | |
| 19 | 2***0 | Муфта | |
| 20 | 2***1 | Проставка | |
| 21 | 2***2 | Диск опорный | |
| 23 | 2***3 | Кольцо защитное | |
| 26 | 2***1 | Комплект шайб | |
| 28 | 2***7 | Крышка | |
| 29 | 2***8 | Диск опорный | |
| 30 | 2***0 | Крышка | |
| 32 | 2***5 | Штифт | |
| 33 | 2***6 | Штифт | |
| 34 | 2***7 | Полукольцо | |
| 35 | 1***1 | Сателлит | |
| 36 | 1***1 | Кольцо стопорное | |
| 37 | 1***4 | Водило | |
| 38 | 1***9 | Кольцо | |
| 40 | 1***5 | Пробка | |
| 42 | Э***4 | Пробка коническая | |
| 43 | Э***2 | Прокладка | |
| 46 | Э***5 | Кольцо стопорное | |
| 47 | Э***9 | Пробка | |
| 50 | М***6 | Болт | |
| 52 | М***6 | Болт | |
| 53 | М***6 | Болт | |
| 55 | М***6 | Болт | |
| 58 | 1***3 | Кольцо | |
| 59 | 1***3 | Кольцо | |
| 60 | 3***3 | Кольцо | |
| 61 | В***0 | Кольцо | |
| 62 | 2***0 | Кольцо | |
| 65 | 1***1 | Манжета | |
| 68 | 1***6 | Масленка | |
| 76 | 5***7 | Подшипник | |
| 78 | 9***1 | Подшипник | |
| 80 | 3***1 | Подшипник | |
| 82 | 1***9 | Шайба | |
| 83 | 1***9 | Шайба | |
| 84 | 1***9 | Шайба | |
| 90 | A***K | Гидромотор |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
