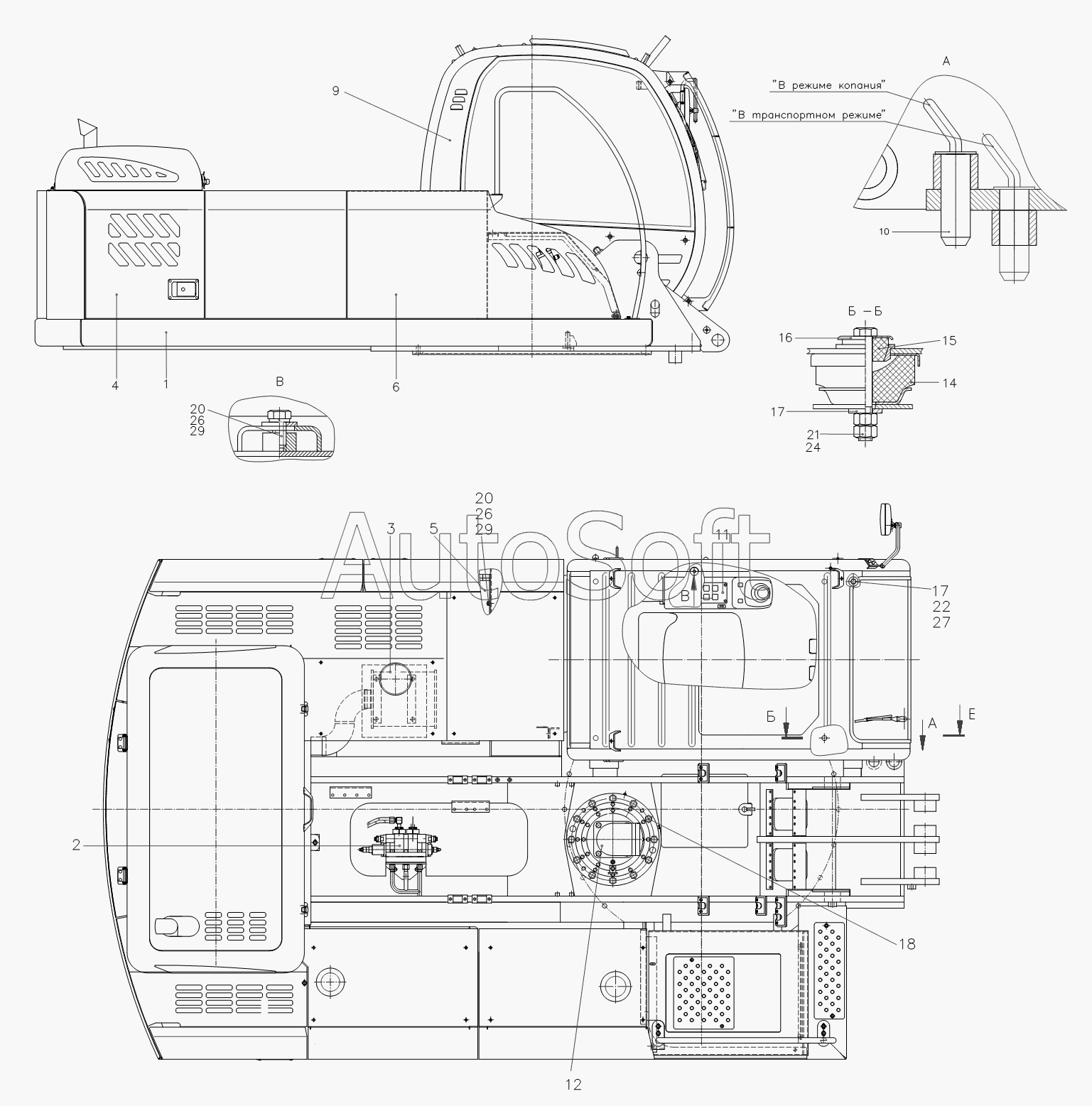

Каталог запасных частей к технике: ТВЭКС ТЭП-18 (2012). 422-10-20.00.000 Платформа поворотная с механизмами
15
29
29
27
26
26
24
22
21
20
20
18
17
17
16
1
14
12
11
10
9
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Платформа поворотная | |
| 2 | 4***0 | Гидрооборудование на поворотной платформе | |
| 3 | 4***0 | Установка силовая | |
| 4 | 4***0 | Капот | |
| 5 | 4***0 | Кронштейн | |
| 6 | 4***0 | Установка бака топливного | |
| 7 | 4***0 | Установка подогревателя | |
| 9 | 3***0 | Кабина | |
| 10 | 3***0 | Стопор | |
| 11 | 2***0 | Управление экскаватором | |
| 12 | 3***0 | Механизм поворота | |
| 14 | 0***7 | Амортизатор | |
| 15 | 0***8 | Амортизатор | |
| 16 | 0***9 | Крышка | |
| 17 | 0***0 | Шайба | |
| 18 | 2***1 | Болт | |
| 20 | М***6 | Болт | |
| 21 | М***6 | Болт | |
| 22 | М***6 | Болт | |
| 24 | М***6 | Гайка | |
| 26 | 1***6 | Шайба | |
| 27 | 1***6 | Шайба | |
| 29 | С***9 | Шайба | |
| 31 | L***0 | Состав Loktite 620 |
