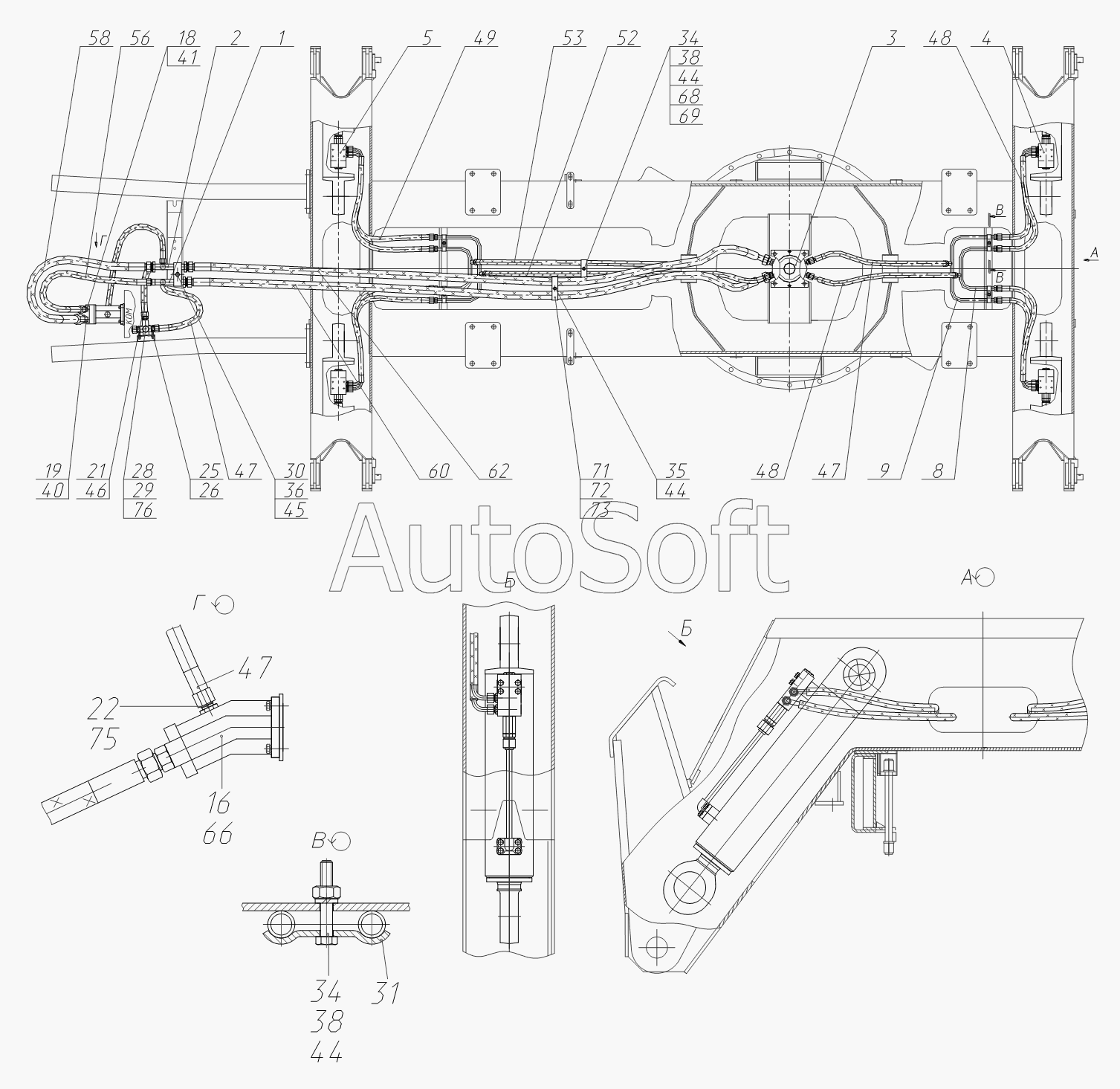

Каталог запасных частей к технике: ТВЭКС ТЭП-18 (2012). 422-00-60.72.000 Гидрооборудование на ходовой раме
1
2
3
4
5
8
9
16
18
19
21
22
25
26
28
29
30
31
34
34
35
36
38
38
40
41
44
44
44
45
46
47
47
47
48
48
49
52
53
56
58
60
62
66
68
69
71
72
73
75
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Трубопровод | |
| 2 | 4***0 | Трубопровод | |
| 3 | 4***0 | Коллектор | |
| 4 | 4***0 | Гидроцилиндр выносных опор правый | |
| 5 | 4***0 | Гидроцилиндр выносных опор левый | |
| 8 | 0***0 | Трубопровод | |
| 9 | Э***0 | Трубопровод | |
| 16 | 4***1 | Прокладка | |
| 18 | 3***1 | Штуцер (М27х1,5) | |
| 19 | К***8 | Штуцер | |
| 21 | Э***2 | Штуцер | |
| 22 | 0***6 | Штуцер | |
| 25 | 3***1 | Кронштейн | |
| 26 | Э***7 | Хомут | |
| 28 | Э***1 | Гайка накидная | |
| 29 | Н***2 | Заглушка | |
| 30 | Э***6 | Скоба | |
| 31 | Э***1 | Скоба | |
| 34 | M***6 | Болт | |
| 35 | M***6 | Болт | |
| 36 | M***6 | Болт | |
| 38 | М***6 | Гайка | |
| 40 | 0***3 | Кольцо | |
| 41 | 0***3 | Кольцо | |
| 44 | 8***6 | Шайба | |
| 45 | 1***6 | Шайба | |
| 46 | 1***У | Рукав | |
| 47 | 1***У | Рукав | |
| 48 | 1***У | РВД | |
| 49 | 1***У | Рукав | |
| 52 | 1***У | Рукав | |
| 53 | 1***У | Рукав | |
| 56 | 1***У | Рукав | |
| 58 | 2***У | Рукав | |
| 60 | 2***У | Рукав | |
| 62 | 2***У | Рукав | |
| 66 | 3***0 | Гидронасос | |
| 68 | 3***Н | Зажим | |
| 69 | G***3 | Накладка DIN3015 | |
| 71 | 5***Н | Корпус спаренного зажима РВД 40 DIN 3015 | |
| 72 | S***2 | Одиночная приварная плита DIN 3015 | |
| 73 | G***3 | Накладка | |
| 75 | 4***0 | Прокладка | |
| 76 | D***4 | Гидроклапан давления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
