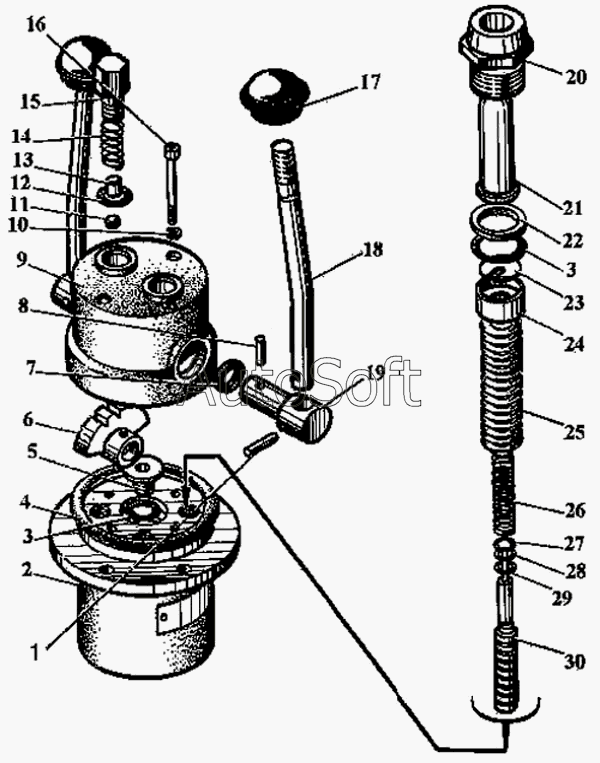

Каталог запасных частей к технике: ТВЭКС ЭО-3323. Блок дистанционного гидроуправления
16
30
29
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
13
12
11
10
9
8
7
6
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Штифт | |
| 2 | 6***1 | Корпус | |
| 3 | 7***7 | Кольцо Н 1-18х14-4 | |
| 4 | 9***3 | Кольцо | |
| 5 | 6***9 | Пробка | |
| 6 | 6***1 | Кулачок | |
| 7 | В***2 | Манжета | |
| 8 | 3***0 | Штифт | |
| 9 | 6***3 | Крышка | |
| 10 | 7***3 | Шайба | |
| 11 | 7***3 | Шарик D=6 | |
| 12 | М***1 | Прокладка | |
| 13 | 6***6 | Толкатель фиксатора | |
| 14 | 6***7 | Пружина фиксатора | |
| 15 | 6***5 | Пробка фиксатора | |
| 16 | 1***5 | Винт | |
| 17 | 1***5 | Винт | |
| 18 | 6***4 | Рычаг | |
| 19 | 6***2 | Ось кулачка | |
| 20 | 6***4 | Направляющая | |
| 21 | 6***5 | Толкатель | |
| 22 | 6***4 | Манжета 10х13,6 | |
| 23 | 6***3 | Шайба | |
| 24 | 6***2 | Упор пружины | |
| 25 | 6***3 | Пружина возвратная | |
| 26 | 6***4 | Пружина тарировочная | |
| 27 | 6***9 | Прокладка | |
| 28 | 6***1 | Прокладка | |
| 29 | 6***2 | Прокладка | |
| 30 | 6***9 | Золотник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
