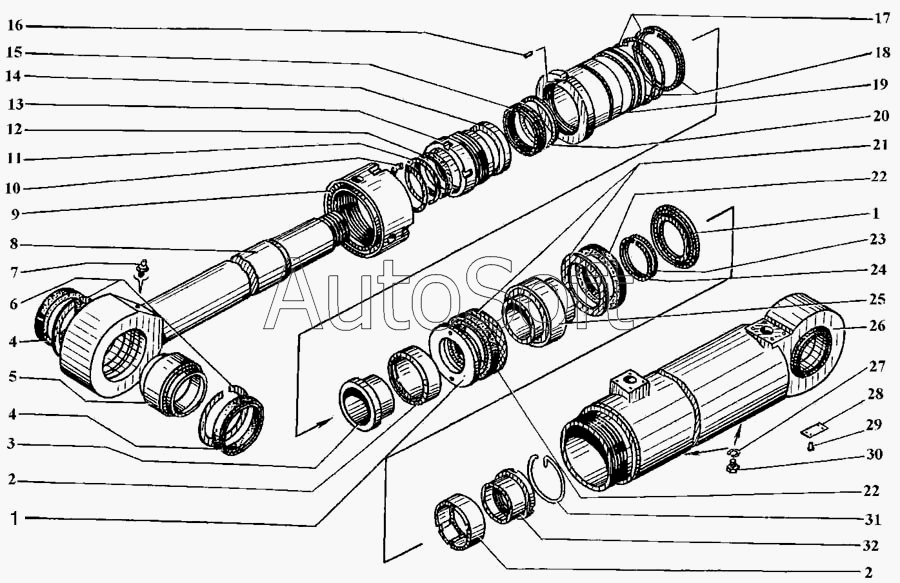

Каталог запасных частей к технике: ТВЭКС ЭО-3323. Гидроцилиндр
17
32
31
30
29
28
27
26
25
24
23
22
22
21
20
19
18
1
1
16
15
14
13
12
11
10
9
8
7
6
5
4
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | У***3 | Манжетодержатель | |
| 2 | У***3 | Демпфер | |
| 3 | У***3 | Втулка демпфера | |
| 4 | 8***3 | Манжета | |
| 5 | Ш***К | Подшипник | |
| 6 | 1***0 | Кольцо защитное | |
| 7 | 1***6 | Масленка | |
| 8 | У***7 | Шток | |
| 9 | У***3 | Гайка накидная | |
| 10 | 1***5 | Кольцо | |
| 11 | У***3 | Шайба | |
| 12 | У***3 | Грязесъемник 3-90-ИРП-2035 | |
| 13 | У***3 | Втулка регулировочная | |
| 14 | 2***2 | Кольцо | |
| 15 | 2***2 | Манжета | |
| 16 | 3***0 | Штифт | |
| 17 | 2***0 | Кольцо защитное | |
| 18 | 9***3 | Кольцо | |
| 19 | У***3 | Втулка | |
| 20 | У***3 | Кольцо КО 90х105-2 | |
| 21 | У***3 | Кольцо защитное | |
| 22 | 1***6 | Манжета | |
| 23 | 9***3 | Кольцо | |
| 24 | 2***7 | Кольцо защитное | |
| 25 | У***3 | Поршень | |
| 26 | У***7 | Корпус | |
| 27 | У***3 | Шайба | |
| 28 | У***4 | Табличка | |
| 29 | 1***5 | Заклепка | |
| 30 | У***2 | Пробка | |
| 31 | У***3 | Кольцо стопорное | |
| 32 | У***3 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
