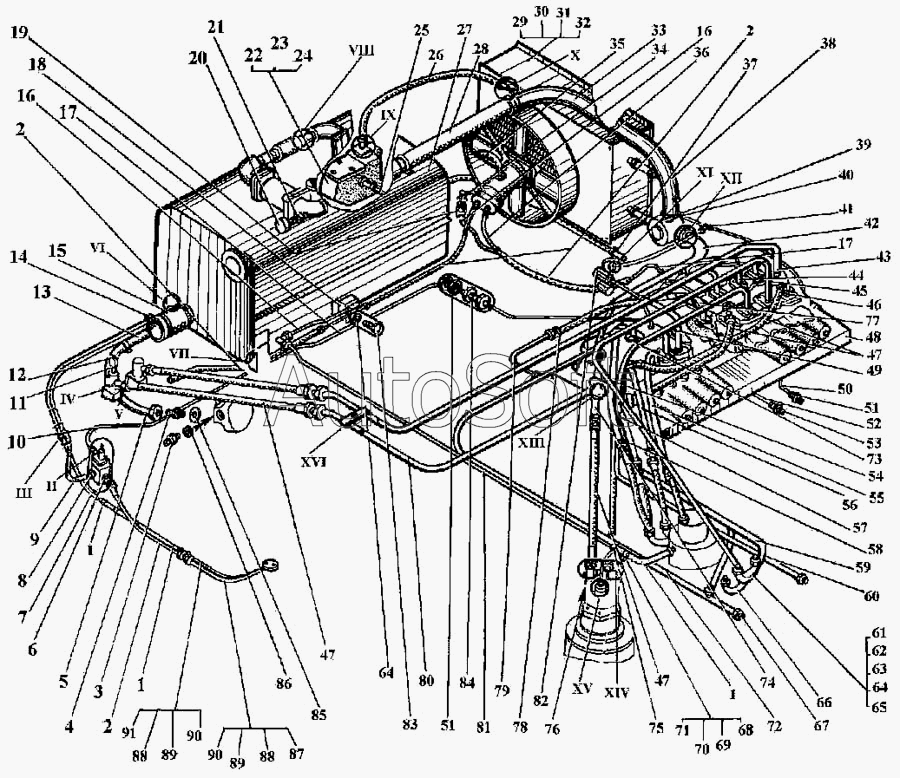

Каталог запасных частей к технике: ТВЭКС ЭО-3323. Гидрооборудование на поворотной платформе ГГ4.20 (части IXV)
56
67
66
65
64
64
63
62
61
60
59
58
57
68
55
54
53
52
51
51
50
49
48
47
47
47
46
45
79
91
90
90
89
89
87
86
85
84
83
82
81
80
44
78
77
76
75
74
73
72
71
70
69
9
20
19
18
17
17
16
16
15
14
13
12
11
10
21
8
7
6
5
4
3
2
2
2
1
1
32
43
42
41
40
39
38
37
36
35
34
33
31
30
29
28
27
26
25
24
23
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Гидрооборудование на поворотной платформ | Г***м | Гидрооборудование на поворотной платформе ГГ4.20 (части I..IV) | |
| Гидрооборудование на поворотной платформ | Г***м | Гидрооборудование на поворотной платформе ГГ4.20 (части I..IV) | |
| Гидрооборудование на поворотной платформ | Г***м | Гидрооборудование на поворотной платформе ГГ4.20 (части I..IV) | |
| Гидрооборудование на поворотной платформ | Г***м | Гидрооборудование на поворотной платформе ГГ4.20 (части I..IV) | |
| 1 | 1***6 | Рукав L=500 мм | |
| 2 | Р***У | Рукав | |
| 3 | Э***5 | Штуцер | |
| 4 | Э***1 | Штуцер | |
| 5 | Э***0 | Трубопровод | |
| 6 | Э***4 | Штуцер | |
| 7 | Э***0 | Трубопровод | |
| 8 | Э***2 | Штуцер | |
| 9 | Э***0 | Трубопровод | |
| 10 | Э***0 | Трубопровод | |
| 11 | Э***0 | Включатель манометра | |
| 12 | 8***0 | Манометр жидкостный Р=6О МПа | |
| 13 | 1***6 | Рукав L=300 мм | |
| 14 | Э***7 | Хомут | |
| 15 | 1***3 | Рукав L=210 мм | |
| 16 | Э***0 | Трубопровод | |
| 17 | Э***0 | Трубопровод | |
| 18 | Э***0 | Клапан предохранительный | |
| 19 | Э***0 | Кран | |
| 20 | 8***0 | Манометр масляный Р=100 кгс/см2 | |
| 21 | Э***0 | Включатель манометра | |
| 22 | Р***1 | Насос ручной | |
| 23 | 5***4 | Гайка | |
| 24 | 6***Г | Шайба | |
| 25 | 1***- | Рукав L=2000 мм | |
| 26 | 1***6 | Рукав L=800 мм | |
| 27 | Э***0 | Бак гидравлический | |
| 28 | 1***6 | Рукав L=300 мм | |
| 29 | 6***Г | Шайба | |
| 30 | 5***0 | Гайка | |
| 31 | 7***5 | Болт | |
| 32 | Э***0 | Установка маслоохладительная | |
| 33 | Э***0 | Трубопровод | |
| 34 | Э***0 | Трубопровод | |
| 35 | Э***0 | Рукав L=400 мм | |
| 36 | Э***0 | Трубопровод | |
| 37 | Э***0 | Фильтр | |
| 38 | 1***6 | Рукав L=300 мм | |
| 39 | Э***0 | Кран | |
| 40 | Э***0 | Трубопровод | |
| 41 | Э***1 | Тройник | |
| 42 | Э***0 | Трубопровод | |
| 43 | Э***0 | Трубопровод | |
| 44 | Э***0 | Трубопровод | |
| 45 | Э***0 | Трубопровод | |
| 46 | Э***0 | Трубопровод | |
| 47 | Р***0 | Рукав | |
| 48 | Э***0 | Установка гидрораспределителя | |
| 49 | Э***0 | Трубопровод | |
| 50 | Э***0 | Трубопровод | |
| 51 | 1***5 | Гайка | |
| 52 | Э***0 | Трубопровод | |
| 53 | Э***9 | Штуцер | |
| 54 | Э***0 | Трубопровод | |
| 55 | Э***0 | Трубопровод | |
| 56 | Э***0 | Трубопровод | |
| 57 | Э***0 | Трубопровод | |
| 58 | Э***0 | Трубопровод | |
| 59 | Э***0 | Трубопровод | |
| 60 | Э***0 | Трубопровод | |
| 61 | Э***4 | Скоба | |
| 62 | 7***5 | Болт | |
| 63 | 5***2 | Гайка | |
| 64 | 6***Г | Шайба | |
| 65 | 1***2 | Шайба | |
| 66 | Э***0 | Трубопровод | |
| 67 | Э***4 | Гайка | |
| 68 | 1***6 | Шайба | |
| 69 | 7***0 | Болт | |
| 70 | 5***6 | Гайка | |
| 71 | Э***7 | Хомут | |
| 72 | Э***0 | Трубопровод | |
| 73 | Э***1 | Фланец | |
| 74 | Э***0 | Трубопровод | |
| 75 | Э***0 | Трубопровод | |
| 76 | 9***2 | Кольцо | |
| 77 | Э***0 | Клапан обратный | |
| 78 | Р***0 | Рукав | |
| 79 | Э***0 | Трубопровод | |
| 80 | Э***0 | Трубопровод | |
| 81 | Э***0 | Трубопровод | |
| 82 | Э***л | Блок плавающего положения стрелы | |
| 83 | 7***5 | Болт | |
| 84 | Э***7 | Штуцер | |
| 85 | Э***3 | Прокладка | |
| 86 | 2***7 | Прокладка | |
| 87 | Э***0 | Трубопровод | |
| 89 | 7***0 | Болт | |
| 90 | 6***Г | Шайба | |
| 91 | Э***0 | Трубопровод |
