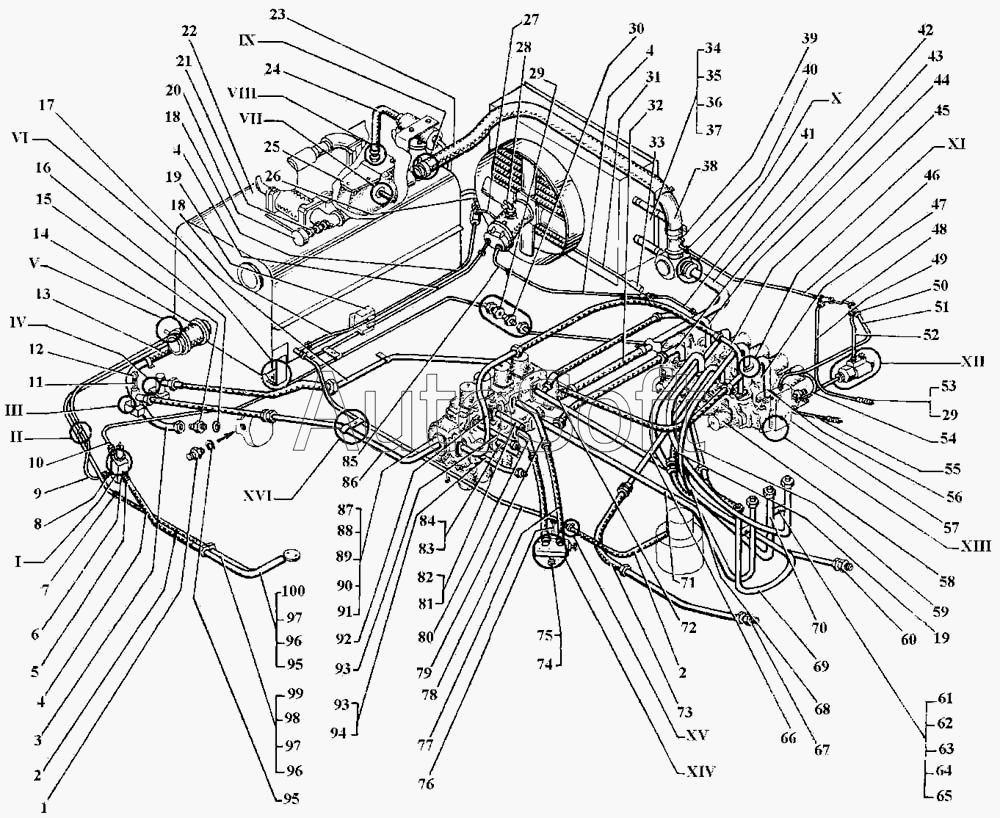

Каталог запасных частей к технике: ТВЭКС ЭО-3323. Переоборудование на поворотной платформе ГГ4.32 (части I..XVI)
1
2
2
3
4
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
93
94
95
95
96
96
97
97
98
99
100
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Гидрообрудование на поворотной платформе | Г***е | Гидрообрудование на поворотной платформе ГГ4.32 (части I..IV) | |
| Гидрообрудование на поворотной платформе | Г***е | Гидрообрудование на поворотной платформе ГГ4.32 (части I..IV) | |
| Гидрообрудование на поворотной платформе | Г***е | Гидрообрудование на поворотной платформе ГГ4.32 (части I..IV) | |
| Гидрообрудование на поворотной платформе | Г***е | Гидрообрудование на поворотной платформе ГГ4.32 (части I..IV) | |
| 1 | Э***2 | Штуцер | |
| 2 | 1***6 | Рукав L=500 мм | |
| 3 | Э***0 | Трубопровод | |
| 4 | Р***У | Рукав | |
| 5 | Э***7 | Штуцер | |
| 6 | В***М | Гидроклапан давления | |
| 7 | Э***0 | Трубопровод | |
| 8 | Э***2 | Штуцер | |
| 9 | Э***0 | Трубопровод | |
| 10 | Э***0 | Трубопровод | |
| 11 | Э***0 | Включатель манометра | |
| 12 | М***0 | Манометр жидкостный Р-60 МПа | |
| 13 | 1***6 | Рукав L=300 мм | |
| 14 | 1***3 | Рукав L=210 мм | |
| 15 | Э***1 | Штуцер | |
| 16 | Э***3 | Прокладка | |
| 17 | Э***0 | Трубопровод | |
| 18 | Э***0 | Трубопровод | |
| 19 | Э***0 | Клапан предохранительный | |
| 20 | М***0 | Манометр Р=10 кгс/см2 | |
| 21 | Э***0 | Включатель манометра | |
| 22 | Э***0 | Бак гидравлический | |
| 23 | 1***6 | Рукав L=300 мм | |
| 24 | 1***3 | Рукав L.=(50±5) мм | |
| 25 | Р***1 | Насос ручной | |
| 26 | Э***0 | Кран | |
| 27 | Э***0 | Трубопровод | |
| 28 | Э***0 | Рукав L=400 мм | |
| 29 | 1***5 | Гайка | |
| 30 | Э***7 | Штуцер | |
| 31 | 1***6 | Рукав L=2000 мм | |
| 32 | 1***6 | Рукав L=300 мм | |
| 33 | Э***0 | Фильтр | |
| 34 | Э***0 | Установка маслоохладительная | |
| 35 | 7***5 | Болт | |
| 36 | 5***0 | Гайка | |
| 37 | 6***Г | Шайба | |
| 38 | 1***6 | Рукав L=300 мм | |
| 39 | Э***0 | Трубопровод | |
| 40 | Э***0 | Кран | |
| 41 | Э***0 | Трубопровод | |
| 42 | Э***0 | Трубопровод | |
| 43 | Э***0 | Трубопровод | |
| 44 | Э***0 | Трубопровод | |
| 45 | Э***0 | Трубопровод | |
| 46 | Э***0 | Трубопровод | |
| 47 | Э***0 | Трубопровод | |
| 48 | Э***0 | Трубопровод | |
| 49 | Э***0 | Трубопровод | |
| 50 | Э***1 | Тройник | |
| 51 | Э***0 | Трубопровод | |
| 52 | Э***0 | Трубопровод | |
| 53 | Э***9 | Штуцер | |
| 54 | Э***0 | Трубопровод | |
| 55 | Э***0 | Трубопровод | |
| 56 | Э***0 | Трубопровод, | |
| 57 | Э***0 | Блок плавающего положения стрелы | |
| 58 | Г***4 | Гидрораспределитель | |
| 59 | Э***0 | Трубопровод | |
| 60 | Э***4 | Гайка | |
| 61 | Э***4 | Скоба | |
| 62 | 7***5 | Болт | |
| 63 | 5***2 | Гайка | |
| 64 | 6***Г | Шайба | |
| 65 | 1***2 | Шайба | |
| 66 | Э***0 | Трубопровод | |
| 67 | Э***0 | Трубопровод | |
| 68 | Э***0 | Трубопровод | |
| 69 | Э***0 | Трубопровод | |
| 70 | Э***0 | Трубопровод | |
| 71 | Э***0 | Трубопровод | |
| 72 | Э***0 | Угольник | |
| 73 | Р***У | Рукав | |
| 74 | Э***1 | Штуцер | |
| 75 | Э***3 | Прокладка | |
| 76 | Э***0 | Трубопровод | |
| 77 | Р***У | Рукав | |
| 78 | Э***0 | Трубопровод | |
| 79 | Э***0 | Трубопровод | |
| 80 | Э***0 | Трубопровод | |
| 81 | Э***0 | Трубопровод | |
| 82 | Э***0 | Трубопровод | |
| 83 | Э***0 | Трубопровод | |
| 84 | Э***0 | Трубопровод | |
| 85 | Э***0 | Трубопровод | |
| 86 | Э***0 | Трубопровод | |
| 87 | 7***0 | Болт | |
| 88 | 5***6 | Гайка | |
| 89 | 6***Г | Шайба | |
| 90 | 1***6 | Шайба | |
| 91 | Г***Б | Гидрораспределитель | |
| 92 | Э***0 | Трубопровод | |
| 93 | Э***0 | Трубопровод | |
| 94 | Э***0 | Трубопровод | |
| 95 | 2***7 | Прокладка | |
| 96 | 6***Г | Шайба | |
| 97 | 7***0 | Болт | |
| 98 | 9***2 | Кольцо | |
| 99 | Э***0 | Трубопровод | |
| 100 | Э***0 | Трубопровод |
