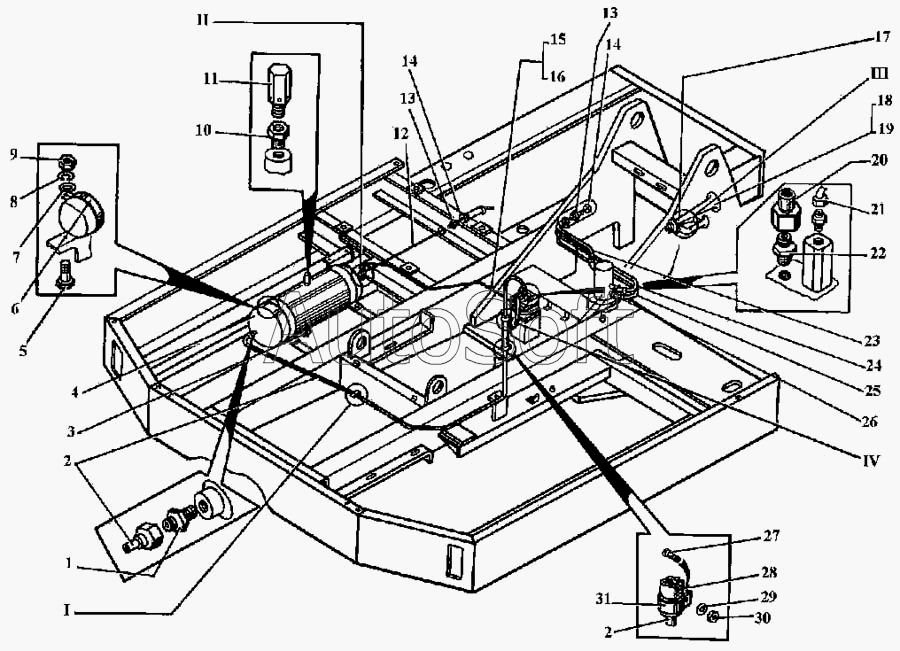

Каталог запасных частей к технике: ТВЭКС ЭО-3323. Пневмооборудование на поворотной платформе
16
31
30
29
28
27
26
25
24
23
22
21
20
19
18
17
15
14
14
13
13
12
11
10
9
8
7
6
5
4
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Пневмооборудование на поворотной платфор | П***р | Пневмооборудование на поворотной платформе (части I..IV) | |
| 1 | Э***2 | Штуцер | |
| 2 | Э***0 | Трубопровод | |
| 3 | К***0 | Кран сливной | |
| 4 | 2***5 | Баллон воздушный | |
| 5 | 7***5 | Болт | |
| 6 | Э***0 | Хомут | |
| 7 | Э***А | Шайба специальная | |
| 8 | 6***Г | Шайба | |
| 9 | 5***2 | Гайка | |
| 10 | Э***3 | Штуцер переходной | |
| 11 | 3***Б | Клапан предохранительный | |
| 12 | Э***0 | Трубопровод | |
| 13 | Э***5 | Штуцер | |
| 14 | Э***8 | Гайка | |
| 15 | Э***0 | Трубка | |
| 16 | Э***4 | Хомутик | |
| 17 | Э***0 | Трубка сигнала | |
| 18 | Э***4 | Штуцер | |
| 19 | С***В | Сигнал пневматический | |
| 20 | Э***0 | Трубопровод | |
| 21 | Э***0 | Трубка | |
| 22 | Э***3 | Штуцер | |
| 23 | Э***0 | Трубопровод | |
| 24 | Э***0 | Трубопровод | |
| 25 | Э***0 | Шланг | |
| 26 | Э***0 | Трубопровод | |
| 27 | 1***6 | Винт | |
| 28 | 1***В | Рукав L=(200±5) мм | |
| 29 | 1***6 | Шайба | |
| 30 | 5***6 | Гайка | |
| 31 | Э***5 | Хомут |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
