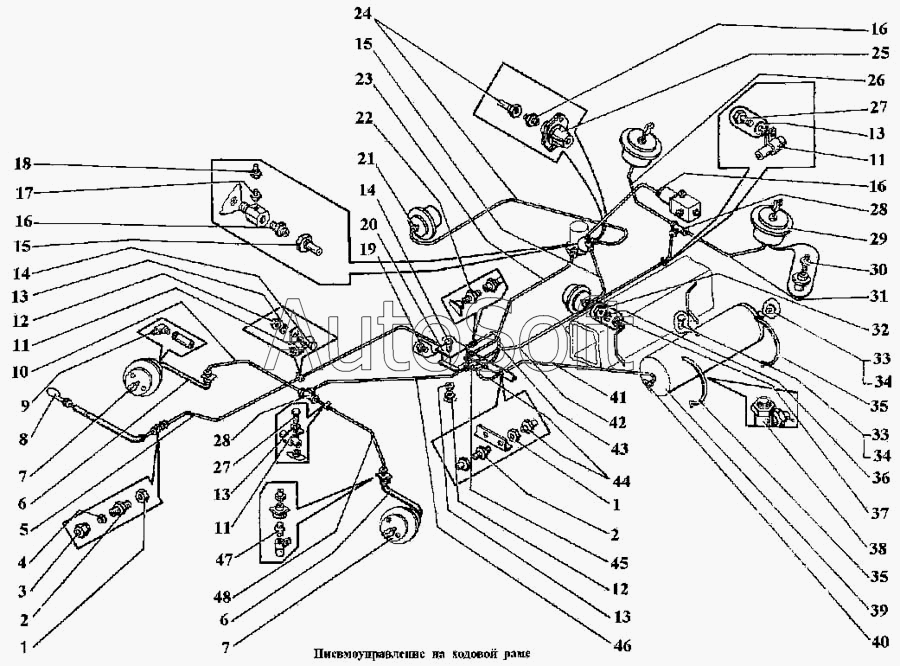

Каталог запасных частей к технике: ТВЭКС ЭО-3323. Пневмооборудование на ходовой раме
37
26
27
27
28
28
29
30
31
32
33
33
34
34
35
35
36
25
38
39
40
41
42
43
44
45
46
47
48
13
13
13
13
2
2
3
4
5
6
6
7
7
8
9
10
11
11
11
12
12
1
1
14
14
15
15
16
16
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***5 | Гайка | |
| 2 | Э***7 | Штуцер | |
| 3 | Э***1 | Гайка накидная | |
| 4 | Э***1 | Заглушка | |
| 5 | Э***0 | Трубопровод | |
| 6 | Э***0 | Шланг | |
| 7 | 1***0 | Камера тормозная передняя | |
| 8 | Э***0 | Шланг прицепа | |
| 9 | Э***3 | Угольник | |
| 10 | Э***0 | Трубопровод | |
| 11 | Э***2 | Хомут | |
| 12 | 5***0 | Гайка | |
| 13 | 6***Г | Шайба | |
| 14 | 7***0 | Болт | |
| 15 | Э***0 | Трубопровод | |
| 16 | Э***4 | Штуцер | |
| 17 | Э***5 | Штуцер | |
| 18 | Э***0 | Трубопровод | |
| 19 | Э***4 | Пробка | |
| 20 | 5***0 | Клапан тормоза прицепа в сборе | |
| 21 | Э***9 | Угольник | |
| 22 | Э***3 | Штуцер | |
| 23 | Э***0 | Трубопровод | |
| 24 | Э***0 | Трубопровод | |
| 25 | У***0 | Клапан быстрого оттормаживания | |
| 26 | Э***0 | Трубопровод | |
| 27 | 7***0 | Болт | |
| 28 | Э***1 | Тройник | |
| 29 | 5***2 | Камера тормозная | |
| 30 | Э***4 | Штуцер | |
| 31 | Э***0 | Трубопровод | |
| 32 | 5***8 | Гайка | |
| 33 | Э***5 | Пробка | |
| 34 | К***8 | Пробка | |
| 35 | Э***1 | Хомут | |
| 36 | 6***Г | Шайба | |
| 37 | 1***8 | Шайба | |
| 38 | К***0 | Кран сливной | |
| 39 | 2***5 | Баллон воздушный | |
| 40 | Э***1 | Угольник | |
| 41 | Э***0 | Трубопровод | |
| 42 | Э***0 | Трубопровод | |
| 43 | Э***0 | Трубопровод | |
| 44 | Э***0 | Трубопровод | |
| 45 | Э***2 | Тройник | |
| 46 | Э***0 | Трубопровод | |
| 47 | Э***4 | Штуцер | |
| 48 | Э***0 | Трубопровод |
