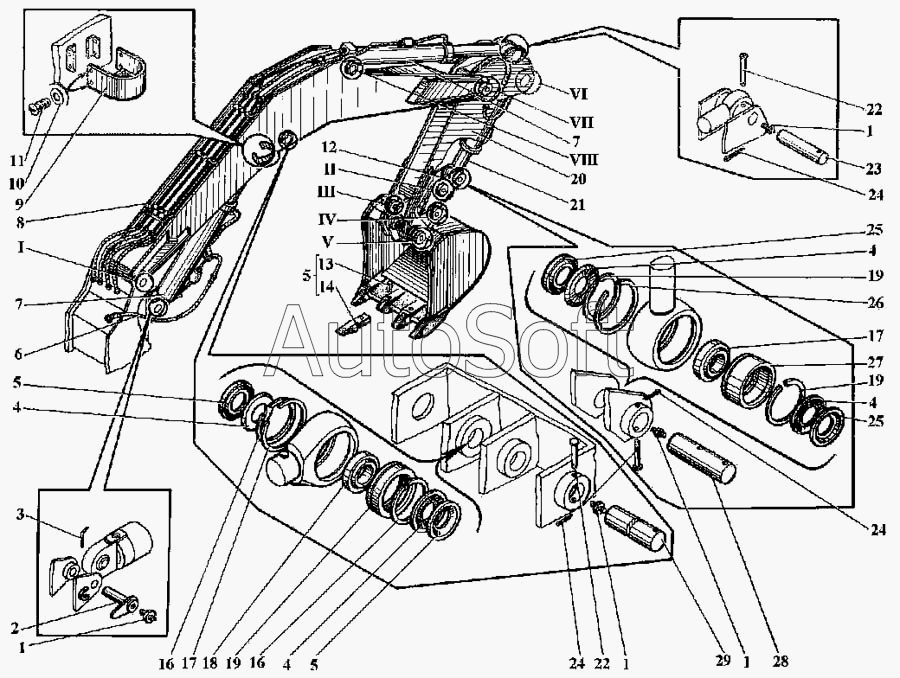

Каталог запасных частей к технике: ТВЭКС ЭО-3323. Рабочее оборудование обратной лопаты
14
29
28
27
26
25
25
24
24
24
23
22
22
21
20
19
19
19
18
17
17
16
16
13
12
11
10
9
8
7
7
6
5
5
5
4
4
4
4
3
2
1
1
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Рабочее оборудование обратной лопаты (ча | Р***а | Рабочее оборудование обратной лопаты (части I..IV) | |
| Рабочее оборудование обратной лопаты (ча | Р***а | Рабочее оборудование обратной лопаты (части I..IV) | |
| 1 | 1***3 | Масленка | |
| 2 | Э***0 | Палец в сборе | |
| 3 | Э***8 | Стопор | |
| 4 | Э***2 | Кольцо уплотнительное | |
| 5 | Э***8 | Кольцо распорное | |
| 6 | Э***л | Трубопроводы рабочего оборудования | |
| 7 | 2***0 | Гидроцилиндр | |
| 8 | Э***0 | Стрела | |
| 9 | Э***0 | Кронштейн | |
| 10 | 1***6 | Шайба | |
| 11 | 1***2 | Винт | |
| 12 | Э***0 | Рычаг ковша | |
| 13 | Э***2 | Клин | |
| 14 | Э***А | Зуб ковша | |
| 16 | 1***5 | Кольцо | |
| 17 | Э***2 | Кольцо | |
| 18 | Ш***0 | Подшипник | |
| 19 | Э***3 | Втулка | |
| 20 | Э***0 | Рукоять | |
| 21 | 2***0 | Гидроцилиндр | |
| 22 | Э***6 | Палец | |
| 23 | Э***5 | Палец | |
| 24 | 3***8 | Шплинт | |
| 25 | Э***1 | Кольцо распорное | |
| 26 | Э***5 | Кольцо | |
| 27 | Э***6 | Втулка | |
| 28 | Э***7 | Палец | |
| 29 | Э***1 | Палец |
