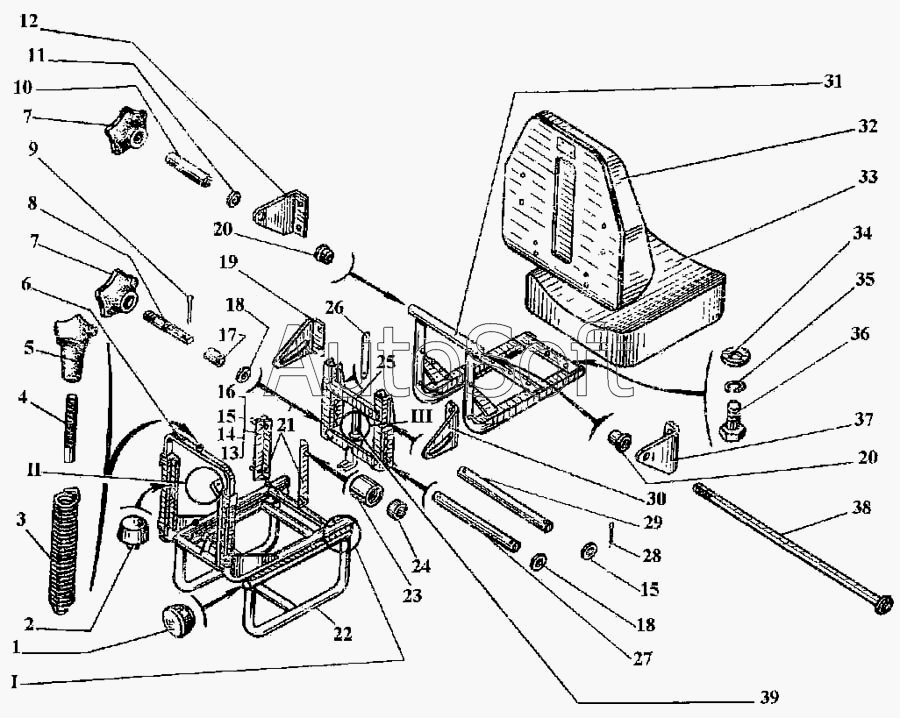

Каталог запасных частей к технике: ТВЭКС ЭО-3323. Унифицированное сиденье для строительных и дорожных машин
30
21
22
23
24
25
26
27
28
29
20
20
31
32
33
34
35
36
37
38
39
10
1
2
3
4
5
6
7
7
8
9
11
12
13
14
15
15
16
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Унифицированное сиденье для строительных | У***х | Унифицированное сиденье для строительных и дорожных машин (части I..III) | |
| 1 | У***3 | Заглушка | |
| 2 | У***5 | Упор | |
| 3 | У***4 | Пружина | |
| 4 | У***2 | Тяга | |
| 5 | У***0 | Ручка пружины | |
| 6 | У***1 | Рама | |
| 7 | У***1 | Ручка | |
| 8 | У***1 | Палец резьбовой | |
| 9 | 3***0 | Шплинт | |
| 10 | У***1 | Втулка упорная | |
| 11 | 1***2 | Шайба | |
| 12 | У***1 | Кронштейн поворотный | |
| 13 | 7***5 | Болт | |
| 14 | 5***0 | Гайка | |
| 15 | 1***0 | Шайба | |
| 16 | 6***Г | Шайба | |
| 17 | У***1 | Втулка упорная | |
| 18 | У***1 | Шайба | |
| 19 | У***1 | Кронштейн опорный | |
| 20 | У***1 | Втулка | |
| 21 | У***0 | Кронштейн ролика | |
| 22 | У***0 | Основание | |
| 23 | У***4 | Ролик | |
| 24 | У***8 | Подпятник | |
| 25 | У***1 | Опора подвесная | |
| 26 | У***1 | Планка стопорная | |
| 27 | 9***0 | Ось | |
| 28 | 3***0 | Шплинт | |
| 29 | 9***5 | Ось | |
| 30 | У***1 | Кронштейн опорный | |
| 31 | У***1 | Рама подвижная | |
| 32 | У***1 | Спинка | |
| 33 | У***1 | Сиденье | |
| 34 | 1***8 | Шайба | |
| 35 | 6***Г | Шайба | |
| 36 | 7***0 | Болт | |
| 37 | У***1 | Кронштейн поворотный | |
| 38 | У***1 | Стержень стяжной | |
| 39 | У***Е | Амортизатор |
