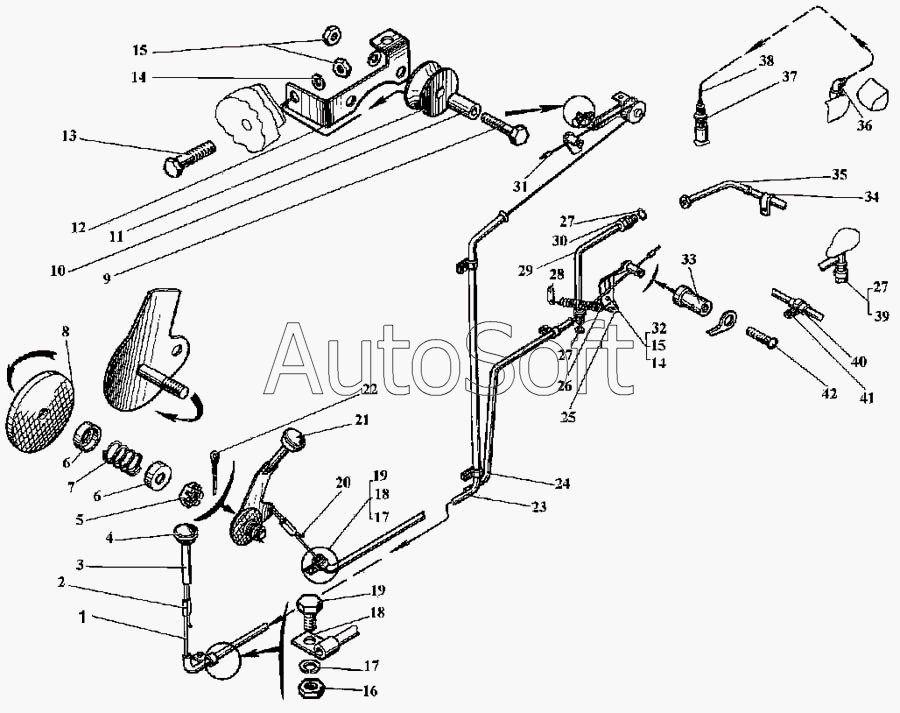

Каталог запасных частей к технике: ТВЭКС ЭО-3323. Топливопровод и управление подачей топлива и экстренным остановом двигателя
33
23
24
25
26
27
27
27
28
29
30
31
32
22
34
35
36
37
38
39
40
41
42
12
2
3
4
5
6
6
7
8
9
10
11
1
13
14
14
15
15
16
17
17
18
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***6 | Канат L=3460 мм | |
| 2 | Э***3 | Трубка | |
| 3 | Э***5 | Тяга | |
| 4 | 5***8 | Головка шаровая | |
| 5 | 5***0 | Гайка | |
| 6 | Э***2 | Чашка | |
| 7 | Э***3 | Пружина | |
| 8 | Э***3 | Диск фрикционный | |
| 9 | 7***0 | Болт | |
| 10 | Э***0 | Втулка | |
| 11 | Э***3 | Блок | |
| 12 | Э***8 | Кронштейн | |
| 13 | 7***5 | Болт | |
| 14 | 6***Г | Шайба | |
| 15 | 5***8 | Гайка | |
| 16 | 5***0 | Гайка | |
| 17 | 6***Г | Шайба | |
| 18 | Э***6 | Скоба | |
| 19 | 7***0 | Болт | |
| 20 | 3***6 | Канат L=3460 мм | |
| 21 | Э***0 | Рычаг в сборе | |
| 22 | 3***5 | Шплинт | |
| 23 | Э***7 | Труба | |
| 24 | Э***6 | Труба | |
| 25 | Э***1 | Рычаг | |
| 26 | Э***4 | Пружина возвратная | |
| 27 | Д***А | Кольцо | |
| 28 | Э***4 | Скоба | |
| 29 | Э***0 | Трубопровод | |
| 30 | Э***6 | Штуцер | |
| 31 | Э***1 | Трубка | |
| 32 | 7***0 | Болт | |
| 33 | Э***5 | Палец | |
| 34 | Э***2 | Хомут | |
| 35 | Э***0 | Топливопровод | |
| 36 | 1***3 | Масленка | |
| 37 | Э***4 | Штуцер | |
| 38 | Э***0 | Трубопровод | |
| 39 | Д***1 | Болт | |
| 40 | 1***4 | Трубка L=(30±2) мм | |
| 41 | Э***4 | Хомутик | |
| 42 | 1***4 | Винт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
