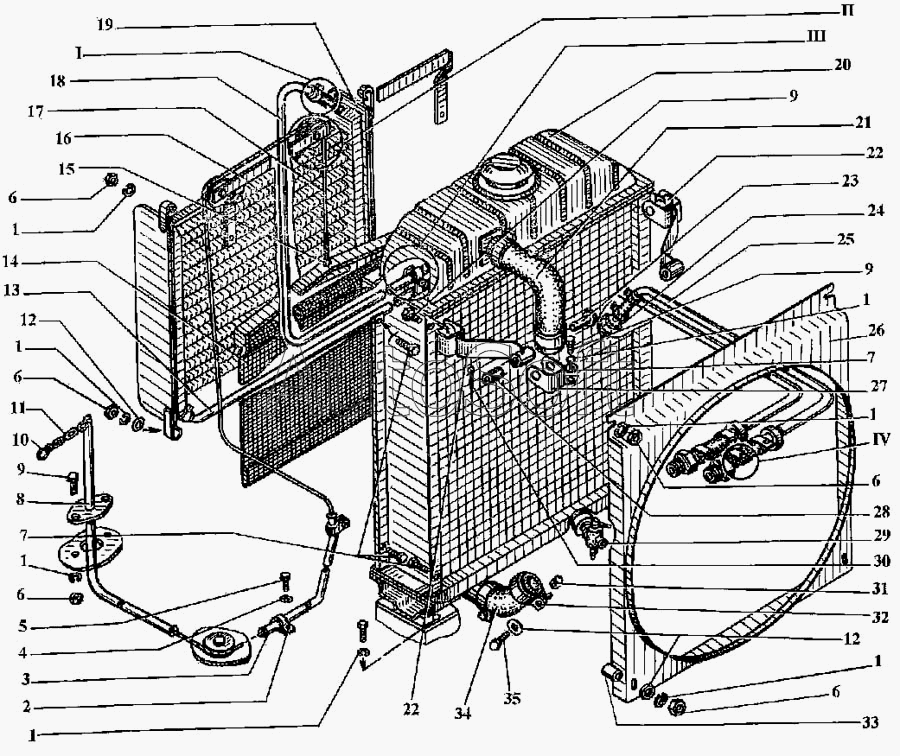

Каталог запасных частей к технике: ТВЭКС ЭО-3323. Установка радиаторов и шторки
1
1
1
1
1
1
1
2
3
4
5
6
6
6
6
6
7
7
8
9
9
9
10
11
12
12
13
14
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Установка радиаторов и шторки (части I.. | У***. | Установка радиаторов и шторки (части I..IV) | |
| 1 | 6***Г | Шайба | |
| 2 | Э***1 | Скоба | |
| 3 | Э***9 | Труба | |
| 4 | 6***Г | Шайба | |
| 5 | 7***0 | Болт | |
| 6 | 5***8 | Гайка | |
| 7 | 7***0 | Болт | |
| 8 | Э***0 | Труба направляющая | |
| 9 | 7***0 | Болт | |
| 10 | Э***1 | Кольцо | |
| 11 | Э***0 | Цепочка | |
| 12 | 1***8 | Шайба | |
| 13 | Э***0 | Трубопровод | |
| 14 | Э***0 | Шторка | |
| 15 | Э***3 | Трубка | |
| 16 | Э***0 | Кронштейн | |
| 17 | 3***8 | Канат L=2100 мм | |
| 18 | Э***0 | Трубопровод | |
| 19 | 7***0 | Радиатор масляный | |
| 20 | 7***0 | Радиатор водяной | |
| 21 | Э***2 | Шланг | |
| 21 | Э***2 | Шланг | |
| 22 | Э***- | Растяжка | |
| 23 | Э***1 | Палец | |
| 24 | 7***0 | Фильтр сетчатый | |
| 25 | Э***4 | Трубопровод | |
| 26 | Э***4 | Трубопровод | |
| 27 | Э***7 | Кронштейн | |
| 28 | Э***1 | Втулка | |
| 29 | К***0 | Краник | |
| 30 | 3***0 | Шплинт | |
| 31 | Э***3 | Бонка | |
| 32 | Э***5 | Хомут | |
| 33 | Э***5 | Втулка | |
| 34 | Э***6 | Шланг | |
| 35 | Э***3 | Болт |
