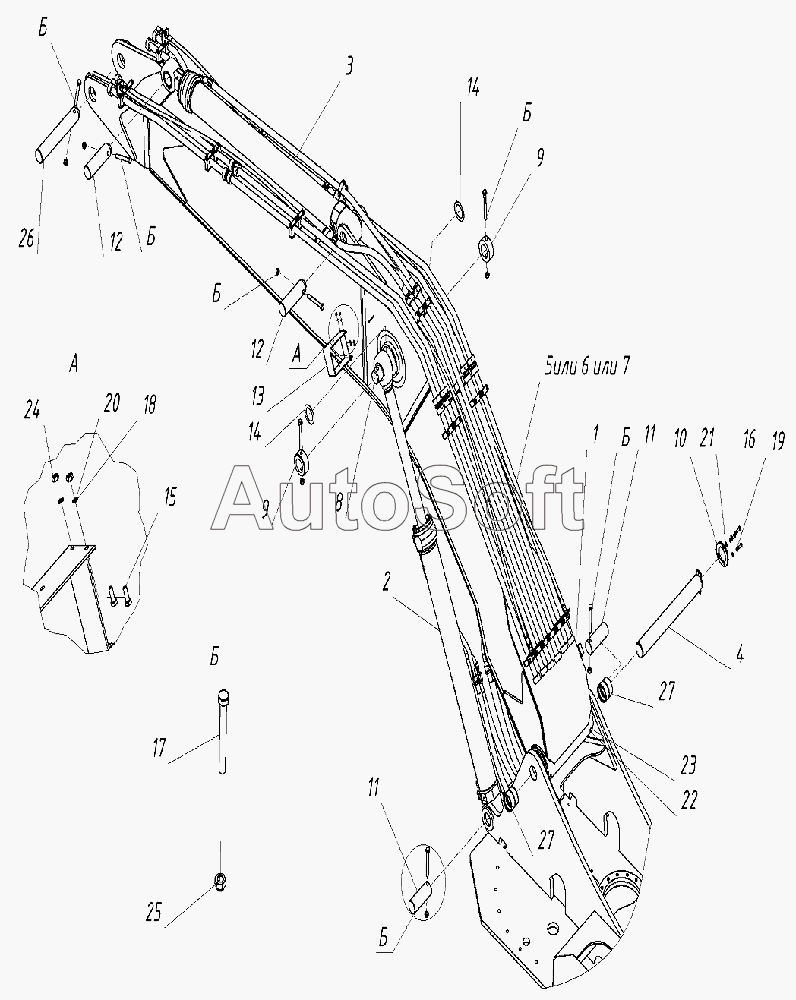

Каталог запасных частей к технике: ТВЭКС ТХ-210 (2015). 203000000000 00 Установка рабочего оборудования
1
2
3
4
5
6
7
8
9
9
10
11
11
12
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Стрела | |
| 2 | 2***0 | Гидроцилиндр стрелы | |
| 3 | 2***0 | Гидроцилиндр рукояти | |
| 4 | 2***0 | Палец | |
| 5 | 2***0 | Гидроразводка стрелы | |
| 6 | 2***2 | Гидроразводка стрелы | |
| 7 | 2***1 | Гидроразводка стрелы | |
| 8 | 2***0 | Палец | |
| 9 | 2***0 | Бобышка | |
| 10 | 2***0 | Фланец | |
| 11 | 2***0 | Палец | |
| 12 | 2***0 | Палец | |
| 13 | 3***0 | Кронштейн фары | |
| 14 | 3***0 | Шайба | |
| 15 | 2***1 | Болт М8-6gх20.58.016 | |
| 16 | 0***1 | Болт М12-6gх35.109.40Х | |
| 17 | 2***1 | Болт М20-6gх170.109.40Х.019 | |
| 18 | 2***1 | Шайба 8.65Г.016 | |
| 19 | 2***1 | Шайба 12.65Г.016 | |
| 20 | 0***1 | Шайба С8.01.08кп.016 | |
| 21 | 2***1 | Шайба плоская | |
| 22 | 2***1 | Масленка | |
| 23 | 2***1 | Колпачок | |
| 24 | 0***1 | Гайка М8-6Н.5.016 | |
| 25 | 2***1 | Гайка стопорная М20 | |
| 26 | 2***0 | Палец | |
| 27 | 2***0 | Втулка |
