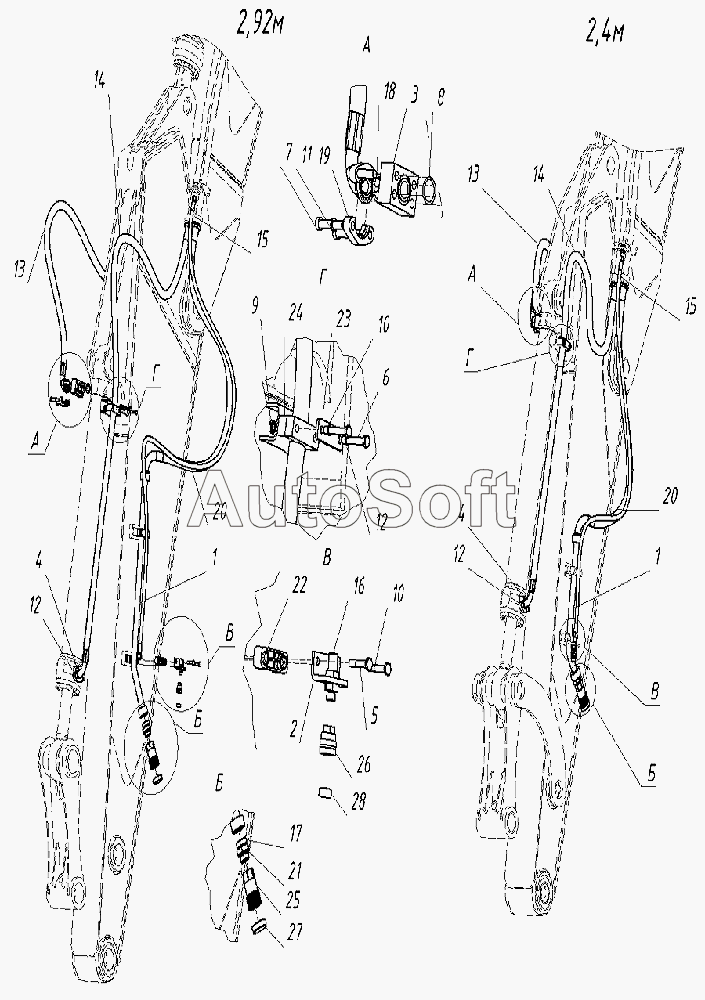

Каталог запасных частей к технике: ТВЭКС ТХ-210 (2015). 203080200000 00 Гидроразводка рукояти 2920 с разводкой под гидромолот, 203060200000 00 2400
21
15
15
15
16
17
18
19
20
20
20
14
14
22
23
24
25
26
27
28
1
1
14
13
13
13
12
12
12
11
10
10
9
8
7
6
5
5
4
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Трубопровод гидромолота | |
| 1 | 2***0 | Трубопровод гидромолота | |
| 2 | 2***0 | Планка | |
| 3 | 2***0 | Фланец | |
| 4 | 2***1 | Болт М12-6gх40.88 | |
| 5 | 2***1 | Болт М10-6gх70.88.40Х.016 | |
| 6 | 2***1 | Болт М10х90.88.016 | |
| 7 | 2***1 | Болт М12-6gх95.88.016 | |
| 8 | 6***1 | Кольцо 038-044-36-2-3 | |
| 9 | 2***1 | Гайка М10-6Н.5.016 | |
| 10 | 2***1 | Шайба 10.65Г.016 | |
| 11 | 2***1 | Шайба 12.65Г.016 | |
| 12 | 0***1 | Шайба плоская | |
| 13 | 6***1 | Рукав высокого давления | |
| 13 | 6***1 | Рукав высокого давления | |
| 14 | 6***1 | Рукав высокого давления | |
| 14 | 6***1 | Рукав высокого давления | |
| 15 | 0***1 | Рукав высокого давления | |
| 15 | 6***1 | Рукав высокого давления | |
| 16 | 2***1 | Адаптер | |
| 17 | 2***1 | Адаптер | |
| 18 | 6***1 | Уплотнение | |
| 19 | 0***1 | Полуфланец | |
| 20 | 6***1 | Рукав высокого давления | |
| 20 | 6***1 | Рукав высокого давления | |
| 21 | 9***1 | Прокладка | |
| 22 | 9***1 | Корпус одиночного зажима | |
| 23 | 9***1 | Накладка | |
| 24 | 9***1 | Корпус одиночного зажима | |
| 25 | 9***1 | Ниппель БРС | |
| 26 | 9***1 | Ниппель | |
| 27 | 9***1 | Заглушка ниппеля | |
| 28 | 9***1 | Заглушка ниппеля БРС |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
